Drazice OKHE 125-SMART [7/24] Монтаж на стену

- 7 -

обеспечением беспроблемного доступа к оборудованию для возможного

техобслуживания, ремонта или замены.

При значительном содержании в воде солей кальция рекомендуем установить

дополнительно какое-либо устройство для удаления накипи или настроить термостат

на рабочую температуру не выше 60°C. Для обеспечения надлежащей работы

водонагревателя необходимо использовать питьевую воду соответствующего качества.

Во избежание образования осадка рекомендуем установить дополнительный водный

фильтр.

2.2 МОНТАЖ НА СТЕНУ

Перед монтажом проверить несущую способность стены и материал, из которого она

изготовлена, с учетом массы водонагревателя, наполненного водой. В зависимости от

материала стены выбрать соответствующие анкеры. При любом сомнении в несущей

способности стены проконсультироваться относительно монтажа со специалистом по

строительству. Минимальный диаметр болтов для навески водонагревателя – 12 мм.

При монтаже анкерных болтов действуйте в соответствии с инструкцией их

производителя.

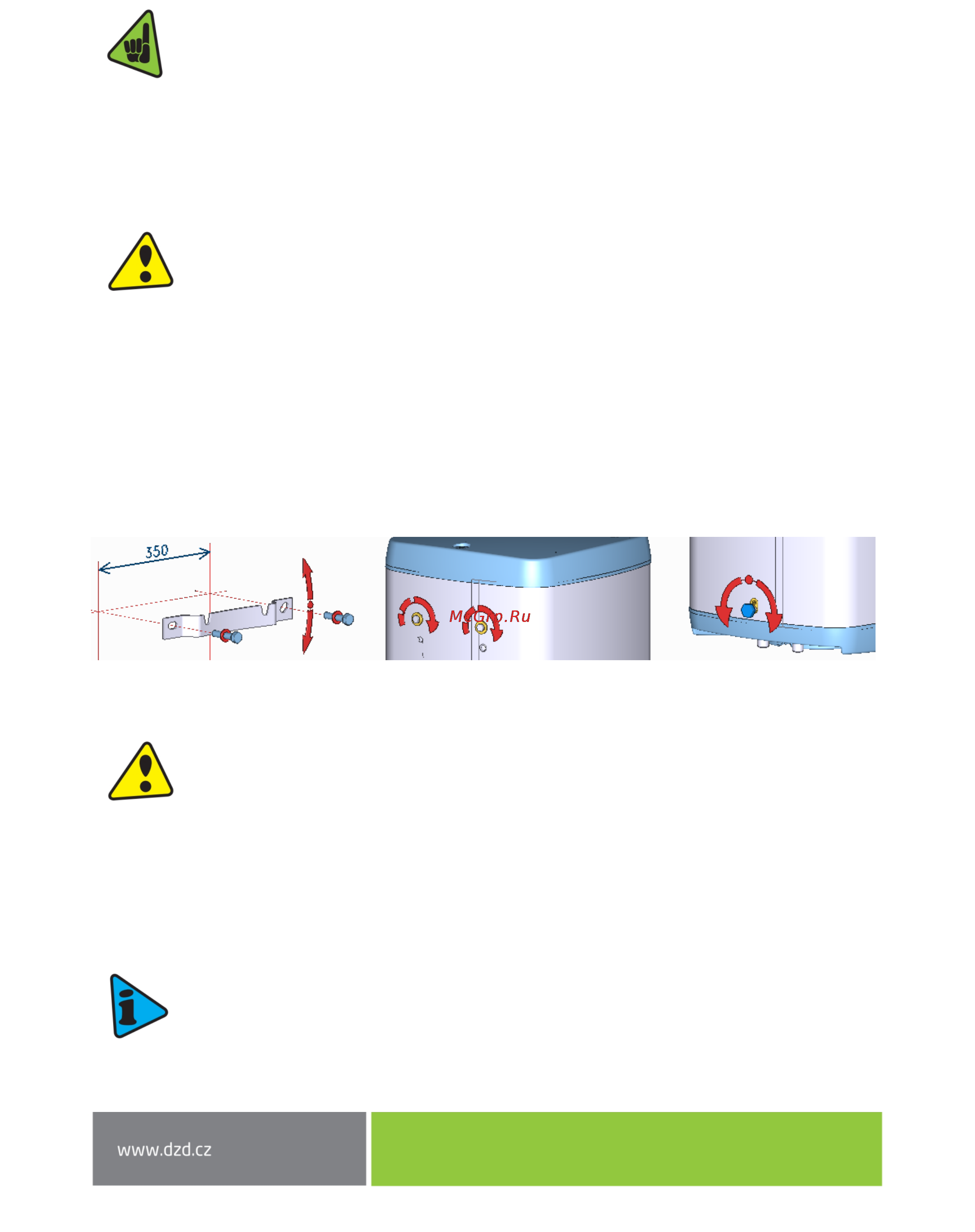

Согласно размерному рисунку (Рисунок 3) установить анкеры с шагом 350 мм и прочно привинтить к

стене стальной подвес. Проверить его горизонтальную установку. Проверить затягивание навесных

болтов на водонагревателе и подвесить его. При необходимости навесные болты можно

переместить на 50 мм в вертикальном направлении. С помощью фиксирующей опоры в нижней

части водонагревателя обеспечить параллельность стене!

Рисунок 3

Если водонагреватель монтируется на узком, небольшом пространстве или между

перекрытиями и т. п., необходимо обеспечить свободный доступ к присоединительной

стороне прибора (подключение к воде, пространство для электрического

подключения) и предотвратить накопление тепла. Под водонагревателем должно быть

свободное пространство, продолжающееся на расстояние до 500 мм от нижнего края

водонагревателя. При монтаже непосредственно под потолком расстояние от потолка

должно составлять не менее 50 мм.

2.3 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Напорная вода подключается к трубкам с резьбой 3/4“ в нижней части

водонагревателя. Синяя – подача холодной воды, красная – отвод горячей воды. Для

возможности отключения водонагревателя на входах и выходах технической воды

необходимо смонтировать резьбовые соединения Js 3/4“. Предохранительный клапан

устанавливается на впуске холодной воды, который обозначен синим кольцом.
