Dell Vostro 3591-6333 [21/92] Установка платы wlan
![Dell Vostro 3591-6333 [21/92] Установка платы wlan](/views2/1735256/page21/bg15.png)
Установка платы WLAN
Об этой задаче
ОСТОРОЖНО: Не помещайте кабели под платой беспроводной связи во избежание ее повреждения.
Действия

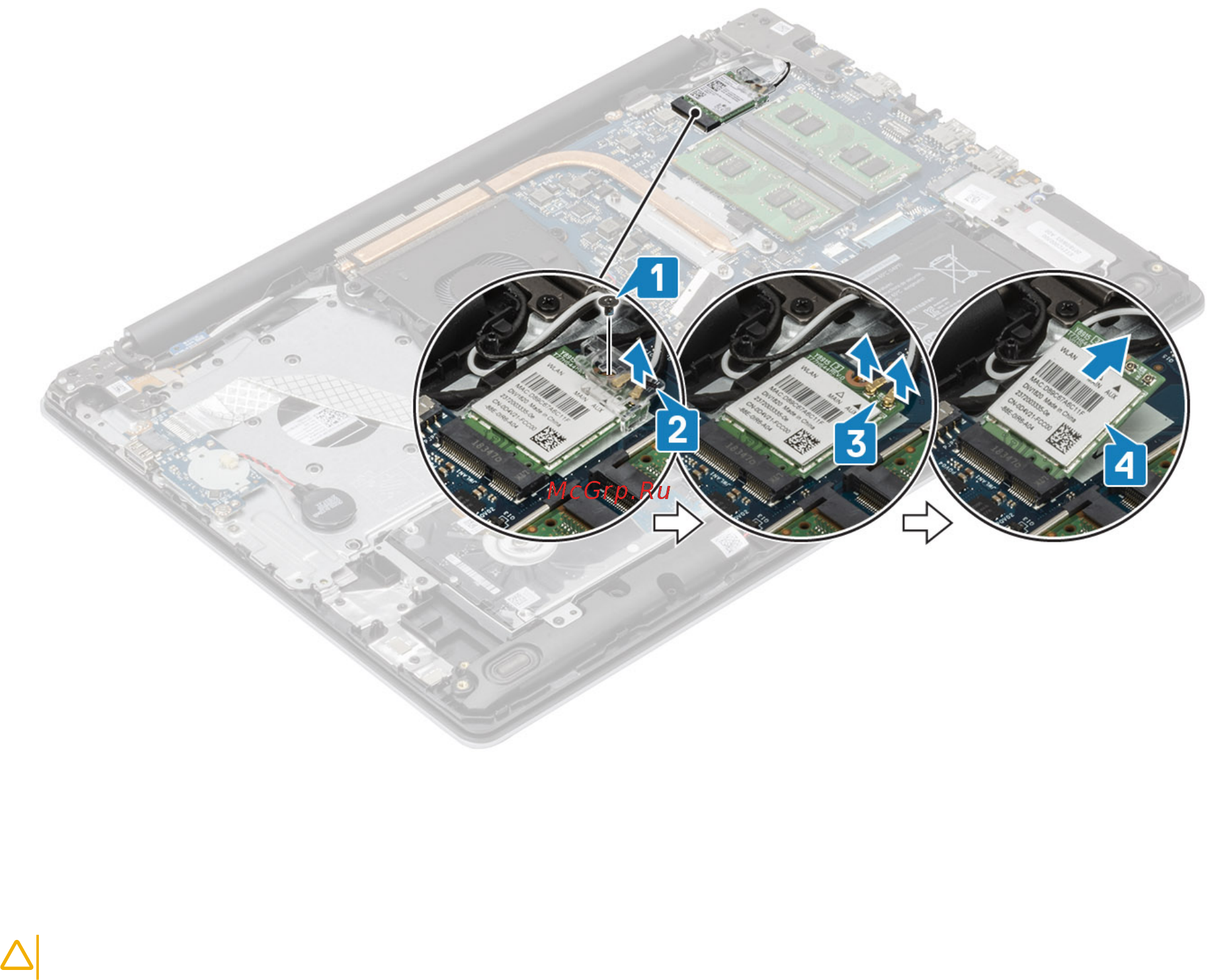

1. Вставьте плату WLAN в разъем на системной плате [1].
2. Подсоедините кабели WLAN к разъемам на плате WLAN [2].
3. Установите скобу платы WLAN, чтобы прикрепить кабели WLAN к плате [3].
4. Вкрутите обратно единственный винт (M2x3), чтобы прикрепить скобу платы WLAN к самой плате [4].
Извлечение и установка компонентов 21
