Dell Vostro 3591-6333 [51/92] Плата кнопки питания

Следующие действия

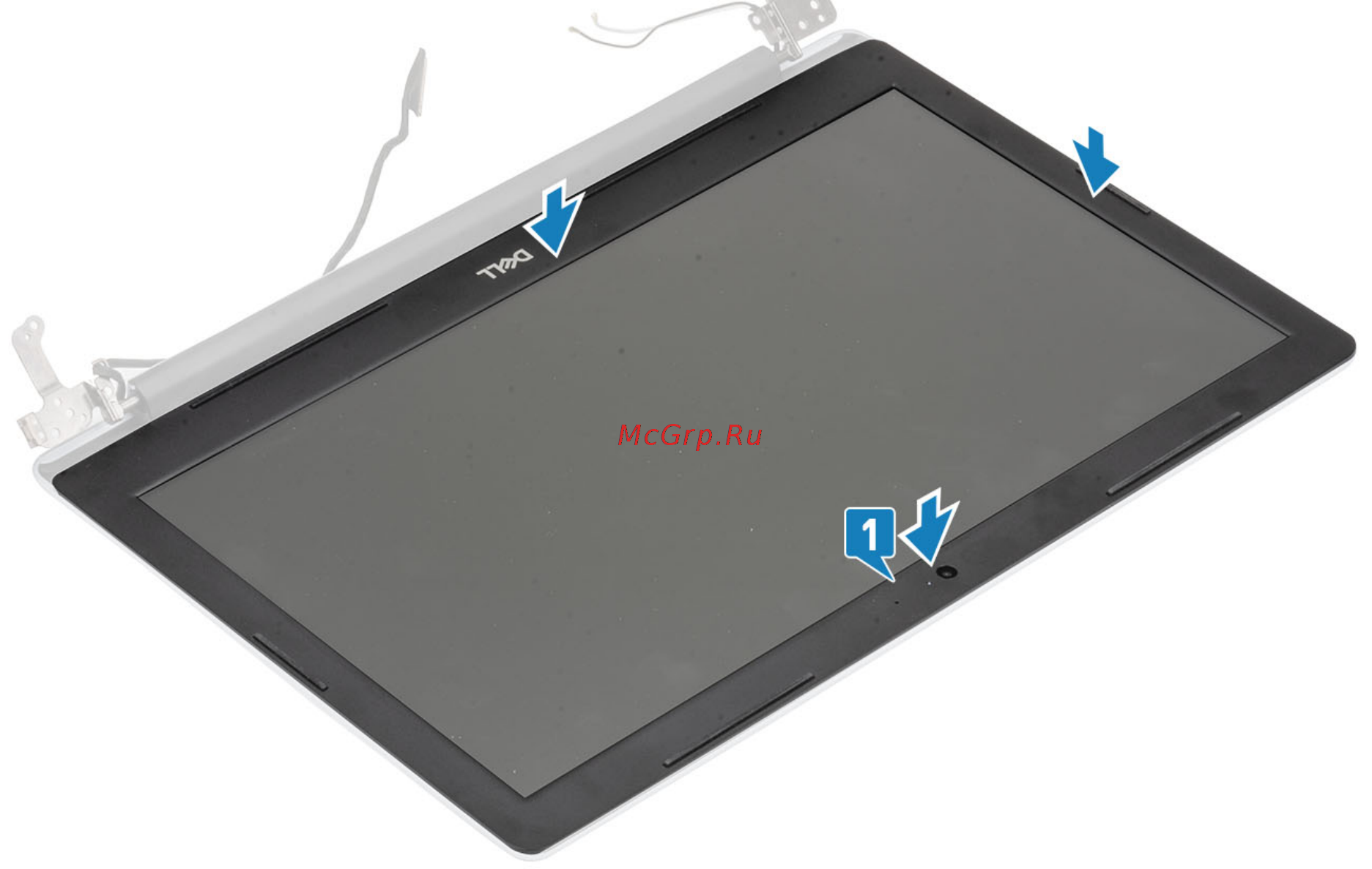

1. Установите дисплей в сборе

2. Установите на место жесткий диск в сборе.

3. Подсоедините кабель аккумулятора к разъему на системной плате.

4. Установите на место нижнюю крышку.

5. Установите на место карту памяти SD.

6. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Плата кнопки питания

Извлечение платы кнопки питания

Предварительные условия

1. Выполните процедуру, приведенную в разделе Подготовка к работе с внутренними компонентами компьютера.

2. Извлеките карту памяти SD.

3. Снимите нижнюю крышку.

4. Отсоедините кабель аккумулятора от разъема на системной плате.

5. Извлеките плату WLAN.

6. Извлеките системный вентилятор.

7. Снимите дисплей в сборе.

Действия

1. Откройте защелку и отсоедините кабель платы кнопки питания от системы [1].

2. Отклейте проводящую ленту от платы кнопки питания [2].

3. Открутите единственный винт (М2х2), которым плата кнопки питания крепится к опорной панели и клавиатуре в сборе

[3].

4. Приподнимите плату кнопки питания вместе с кабелем и снимите ее с опорной панели и клавиатуры в сборе [4].

Извлечение и установка компонентов 51
