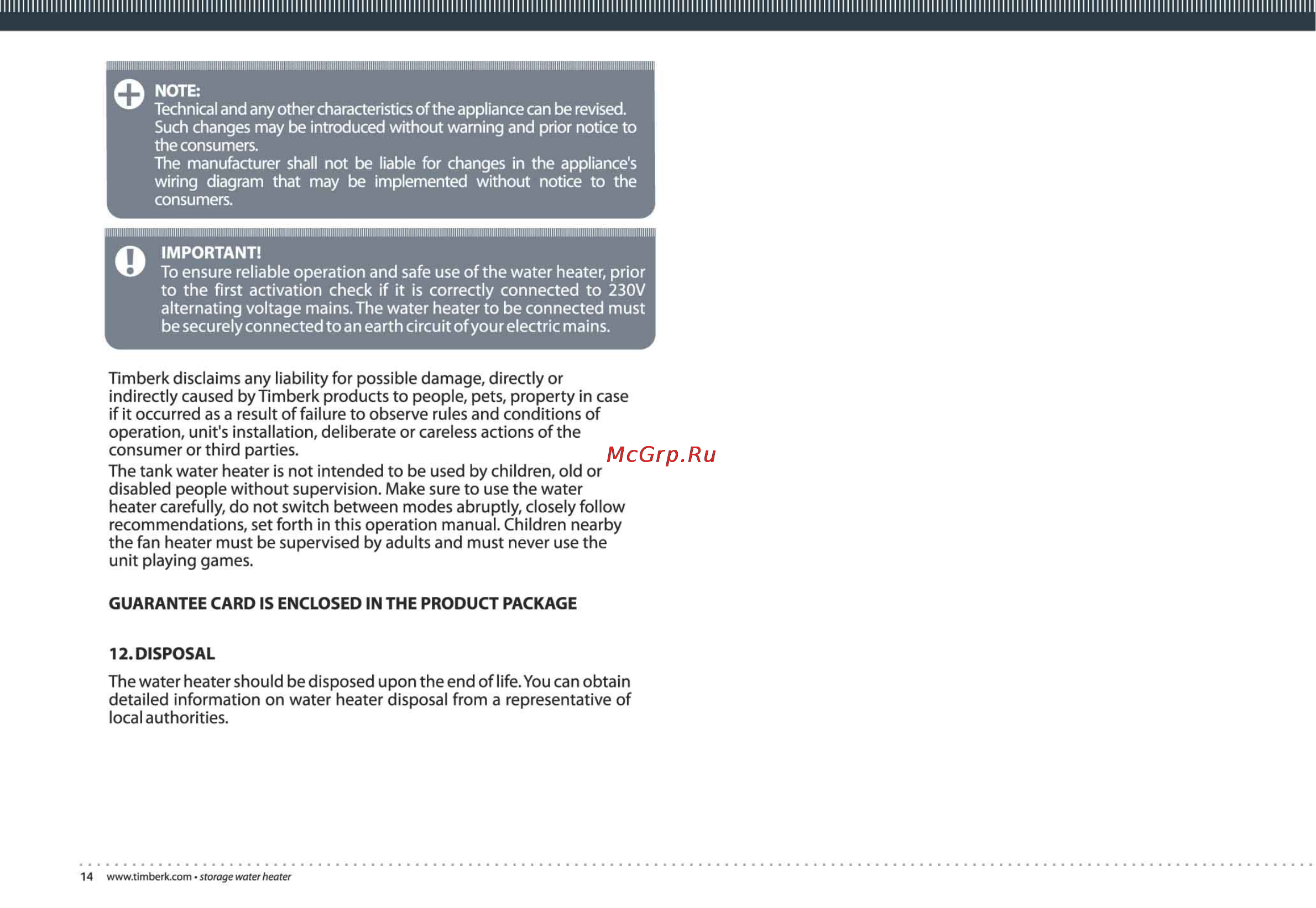

Hiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiim JA NOTE Technical and any other characteristics of the appliance can be revised Such changes may be introduced without warning and prior notice to the consumers The manufacturer shall not be liable for changes in the appliance s wiring diagram that may be implemented without notice to the consumers O IMPORTANT To ensure reliable operation and safe use of the water heater prior to the first activation check if it is correctly connected to 230V alternating voltage mains The water heater to be connected must be securely connected to an earth circuit ofyour electric mains Timberk disclaims any liability for possible damage directly or indirectly caused by Timberk products to people pets property in case if it occurred as a result of failure to observe rules and conditions of operation unit s installation deliberate or careless actions of the consumer or third parties The tank water heater is not intended to be used by children old or disabled people without supervision Make sure to use the water heater carefully do not switch between modes abruptly closely follow recommendations set forth in this operation manual Children nearby the fan heater must be supervised by adults and must never use the unit playing games GUARANTEE CARD IS ENCLOSED IN THE PRODUCT PACKAGE 12 DISPOSAL The water heater should be disposed upon the end of life You can obtain detailed information on water heater disposal from a representative of local authorities 14 www timberk com storage water heater
