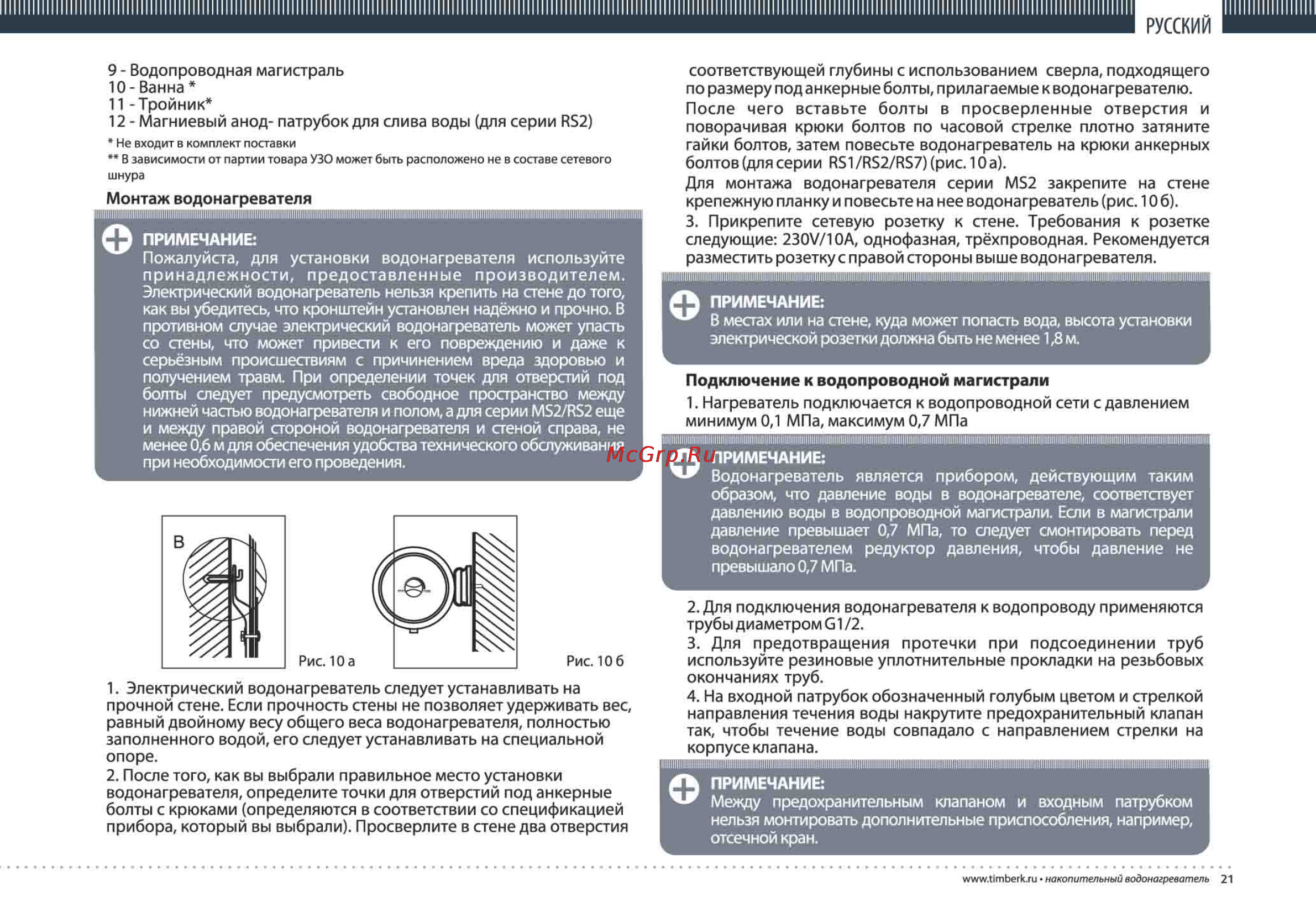

lllllllllllllllllll РУССКИЙ 9 Водопроводная магистраль 10 Ванна 11 Тройник 12 Магниевый анод патрубок для слива воды для серии И52 Не входит в комплект поставки В зависимости от партии товара УЗО может быть расположено не в составе сетевого шнура Монтаж водонагревателя Л ПРИМЕЧАНИЕ Пожалуйста для установки водонагревателя используйте принадлежности предоставленные производителем Электрический водонагреватель нельзя крепить на стене до того как вы убедитесь что кронштейн установлен надёжно и прочно В противном случае электрический водонагреватель может упасть со стены что может привести к его повреждению и даже к серьёзным происшествиям с причинением вреда здоровью и получением травм При определении точек для отверстий под болты следует предусмотреть свободное пространство между нижней частью водонагревателя и полом а для серии М52 В52 еще и между правой стороной водонагревателя и стеной справа не менее 0 6 м для обеспечения удобства технического обслуживания при необходимости его проведения 1 Электрический водонагреватель следует устанавливать на прочной стене Если прочность стены не позволяет удерживать вес равный двойному весу общего веса водонагревателя полностью заполненного водой его следует устанавливать на специальной опоре 2 После того как вы выбрали правильное место установки водонагревателя определите точки для отверстий под анкерные болты с крюками определяются в соответствии со спецификацией прибора который вы выбрали Просверлите в стене два отверстия соответствующей глубины с использованием сверла подходящего по размеру под анкерные болты прилагаемые к водонагревателю После чего вставьте болты в просверленные отверстия и поворачивая крюки болтов по часовой стрелке плотно затяните гайки болтов затем повесьте водонагреватель на крюки анкерных болтов для серии RS1 RS2 RS7 рис 10 а Для монтажа водонагревателя серии MS2 закрепите на стене крепежную планку и повесьте на нее водонагреватель рис 10 6 3 Прикрепите сетевую розетку к стене Требования к розетке следующие 230V 10A однофазная трёхпроводная Рекомендуется разместить розетку с правой стороны выше водонагревателя Л ПРИМЕЧАНИЕ В местах или на стене куда может попасть вода высота установки электрической розетки должна быть не менее 1 8 м Подключение к водопроводной магистрали 1 Нагреватель подключается к водопроводной сети с давлением минимум 0 1 МПа максимум 0 7 МПа О ПРИМЕЧАНИЕ Водонагреватель является прибором действующим таким образом что давление воды в водонагревателе соответствует давлению воды в водопроводной магистрали Если в магистрали давление превышает 0 7 МПа то следует смонтировать перед водонагревателем редуктор давления чтобы давление не превышало 0 7 МПа 2 Для подключения водонагревателя к водопроводу применяются трубы диаметром 61 2 3 Для предотвращения протечки при подсоединении труб используйте резиновые уплотнительные прокладки на резьбовых окончаниях труб 4 На входной патрубок обозначенный голубым цветом и стрелкой направления течения воды накрутите предохранительный клапан так чтобы течение воды совпадало с направлением стрелки на корпусе клапана О ПРИМЕЧАНИЕ Между предохранительным клапаном и входным патрубком нельзя монтировать дополнительные приспособления например отсечной кран www timberk ru накопительный водонагреватель 21
