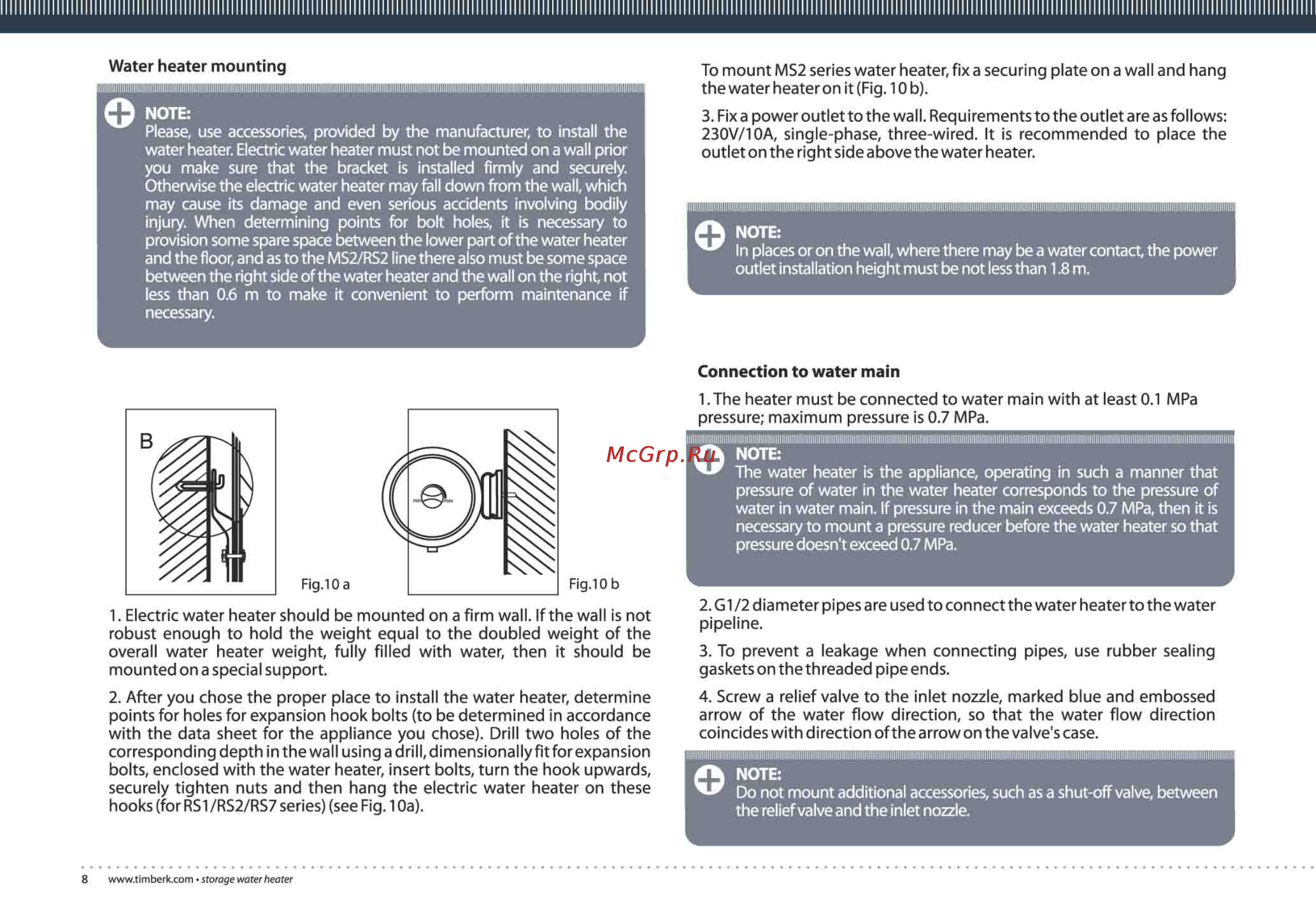

IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIM Water heater mounting To mount MS2 series water heater fix a securing plate on a wall and hang the water heater on it Fig 10 b ft NOTE Please use accessories provided by the manufacturer to install the water heater Electric water heater must not be mounted on a wall prior you make sure that the bracket is installed firmly and securely Otherwise the electric water heater may fell down from the wall which may cause its damage and even serious accidents involving bodily injury When determining points for bolt holes it is necessary to provision some spare space between the lower part of the water heater and the floor and as to the MS2 RS2 line there also must be some space between the right side of the water heater and the wall on the right not less than 0 6 m to make it convenient to perform maintenance if necessary 3 Fix a power outlet to the wall Requirements to the outlet are as follows 230V 10A single phase three wired It is recommended to place the outlet on the right side above the water heater NOTE In places or on the wall where there may be a water contact the power outlet installation height must be not less than 1 8 m Connection to water main 1 The heater must be connected to water main with at least 0 1 MPa pressure maximum pressure is 0 7 MPa IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIUIIIIIIHIIIIIIIIIIIIIIIIIlIllllllllllllllllllinilllllll O 1 Electric water heater should be mounted on a firm wall If the wall is not robust enough to hold the weight equal to the doubled weight of the overall water heater weight fully filled with water then it should be mounted on a special support 2 After you chose the proper place to install the water heater determine points for holes for expansion hook bolts to be determined in accordance with the data sheet for the appliance you chose Drill two holes of the corresponding depth in the wall using a drill dimensionally fit for expansion bolts enclosed with the water heater insert bolts turn the hook upwards securely tighten nuts and then hang the electric water heater on these hooks for RS1 RS2 RS7 series see Fig 10a 8 www timberk com storage water heater NOTE The water heater is the appliance operating in such a manner that pressure of water in the water heater corresponds to the pressure of water in water main If pressure in the main exceeds 0 7 MPa then it is necessary to mount a pressure reducer before the water heater so that pressure doesn t exceed 0 7 MPa 2 G1 2 diameter pipes are used to connect the water heater to the water pipeline 3 To prevent a leakage when connecting pipes use rubber sealing gaskets on the threaded pipe ends 4 Screw a relief valve to the inlet nozzle marked blue and embossed arrow of the water flow direction so that the water flow direction coincides with direction of the arrow on the valve s case IIIIIIIIIIIIIIIIIIIIHIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIHIIIIIIIIIIIIIM O NOTE Do not mount additional accessories such as a shut off valve between the relief valve and the inlet nozzle
