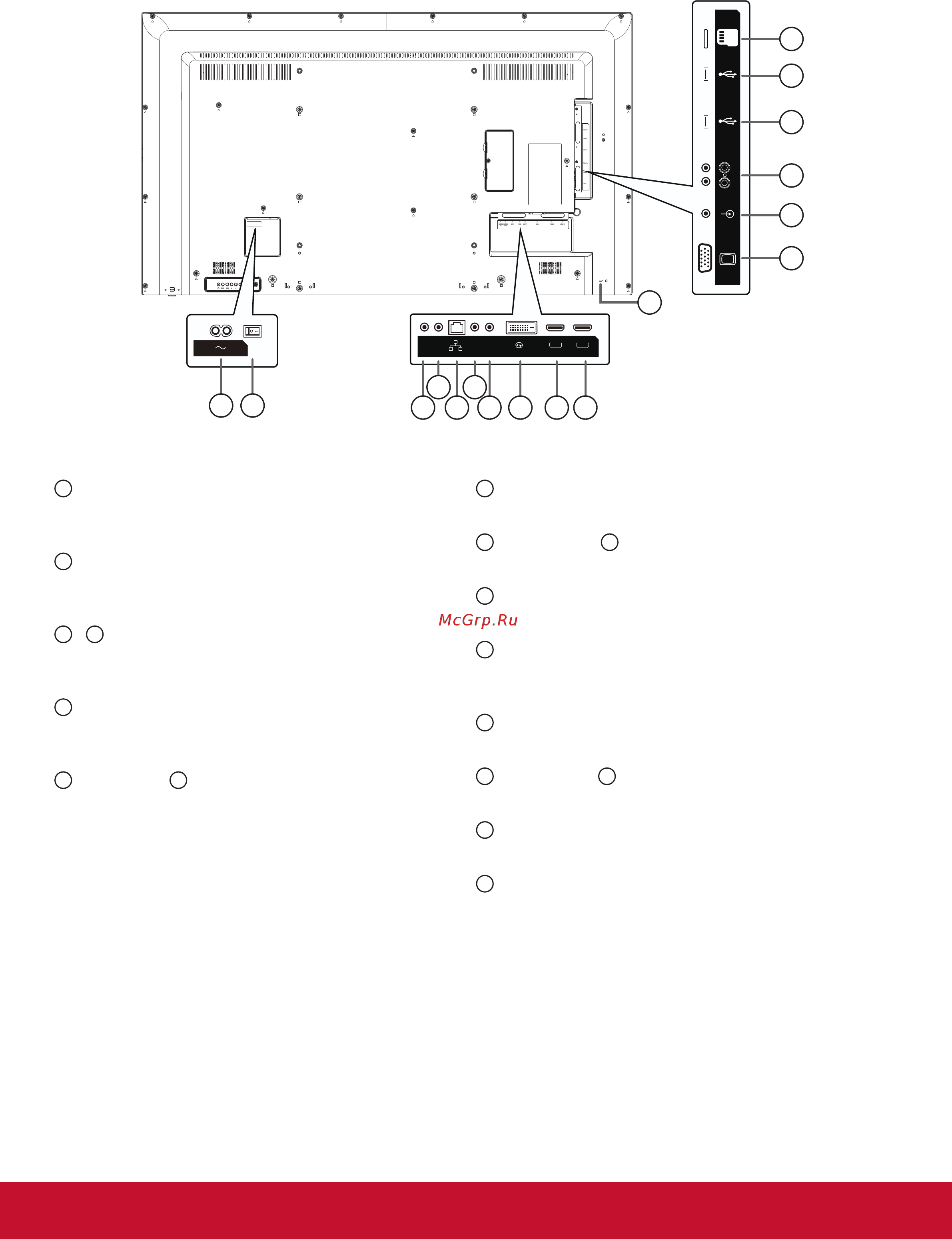

2.2. Входные/выходные разъемы
17
1 2
3 5
4 6
7 98 10
HDMI 1 IN
HDMI 2 IN
IR-IN IR-OUT
RJ45
RS232
OUT
RS232
IN
DVI IN
11
12
13
15
14
16
MICRO SD
VGA IN
PC LINE IN
AUDIO OUT
USB 3.0
5V/0.9A
USB 2.0
5V/0.5A
1
Вход АС
Вход питания переменного тока от электрической
розетки.
2
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
Используется для включения/выключения
главного питания.
3
/
4
ВЫХОД И ВХОД ИНТЕРФЕЙСА RS232
Сетевой выход/вход RS232C для функции
сквозного канала.
5
RJ-45
Функция управления локальной сетью для
использования сигнала ДУ с центра управления.
6
Выход ИК /
7
Вход ИК
Выход/вход ИК-сигнала для функции сквозного
канала.
ПРИМЕЧАНИЯ:
• Датчик сигнала с пульта ДУ не будет работать
при подключении разъема [Вход ИК-
интерфейса].
• Для получения информации об удаленном
управлении аудио-/видеоустройствами с
помощью дисплея см. стр. 14 или раздел
«Сквозное подключение для ИК-управления».
8
ВХОД DVI-D
Видеовход DVI-D.
9
Вход HDMI1 /
10
Вход HDMI2
Входное аудио-/видеогнездо HDMI.
11
Вход VGA (D-Sub)
Видеовход VGA.
12
ЛИНЕЙНЫЙ ВХОД С КОМПЬЮТЕРА
Аудиовход для источника сигнала VGA (3,5-мм
стереогнездо).
13
AUDIO OUT
Аудиовыход на внешнее аудио-видеоустройство.
14
Порт USB-2 /
15
Порт USB-1
Подключите запоминающее устройство USB
16
Карта памяти Micro SD
Подключите карту памяти Micro SD
17
ПРОТИВОКРАЖНЫЙ ЗАМОК
Используется для безопасности и
предотвращения кражи.
