6
Эта кнопка служит
для
перемещения вниз рамки
выделения в экранном меню.
10
Кнопка [ ] MUTE
Нажмите для включения или выключения
функции отключения звука.
11
Кнопки COLOR
Служат для выбора функций или параметров
(только для входа «Медиаплеер»).
12
[ЦИФРОВЫЕ] кнопки
Служат для ввода текста при настройке сети.
13
Кнопка [FORMAT] (Формат)
Нажмите для переключения форматного
соотношения экрана.
14
Кнопка [EXIT]
Нажмите для отображения предыдущего
экранного меню.
15
Кнопка [INFO] (Сведения)
Нажмите для включения/выключения экранного
меню информации, которое отображается в
правом верхнем углу экрана.
16
Кнопка [ ]
Нажмите для увеличения значения в экранном
меню.
17
Кнопка [OPTION]
Служит для перехода к доступным в данный
момент параметрам, меню изображения и звука
(только для входа «Медиаплеер»).
18
Кнопка увеличения громкости [+]
Нажмите для повышения уровня вывода
аудиосигнала.
19
Кнопка уменьшения громкости [–]
Нажмите для уменьшения уровня вывода
аудиосигнала.
20
21
Кнопка [ID SET] (Установка идентификатора)
Если дисплей установлен в составе
матрицы
(видеостены), эта кнопка служит для
установки идентификационного ключа для управления
каждым дисплеем..
Идентификатор пульта ДУ
Можно задать идентификатор пульта ДУ, чтобы
управлять пультом ДУ одним из нескольких
различных дисплеев.
Нажмите кнопку [ID]. Красный индикатор мигнет
дважды.
1. Нажмите и удерживайте кнопку [ID SET]
как минимум 1 секунду, чтобы ввести
идентификационный код. Загорится красный
индикатор.
Чтобы выйти из режима установки
идентификатора, снова нажмите кнопку [ID SET]
.
Красный индикатор погаснет.
С помощью цифровых кнопок [0] – [9] выберите
дисплей, которым требуется управлять.
Например,нажмите кнопки [0] и [1] для дисплея
№ 1 или кнопки [1] и [1] для дисплея № 11.
Доступны числа в диапазоне [01] – [255].
2. Бездействие в течение 10 секунд приведет к
выходу из режима установки идентификатора.
3. В случае ошибочного нажатия не цифровой
кнопки подождите 1 секунду после выключения и
последующего включения красного индикатора, а
затем нажмите необходимую цифровую кнопку.
4. Нажмите кнопку [ID ENTER] для подтверждения.
Красный индикатор мигнет дважды, а затем
погаснет.
ПРИМЕЧАНИЕ.
• Нажмите кнопку [NORMAL]. Зеленый индикатор
мигнет дважды, указывая, что дисплей работает
нормально.
Чтобы выбрать идентификационный
номер дисплея, необходимо установить
идентификационный номер для каждого дисплея.

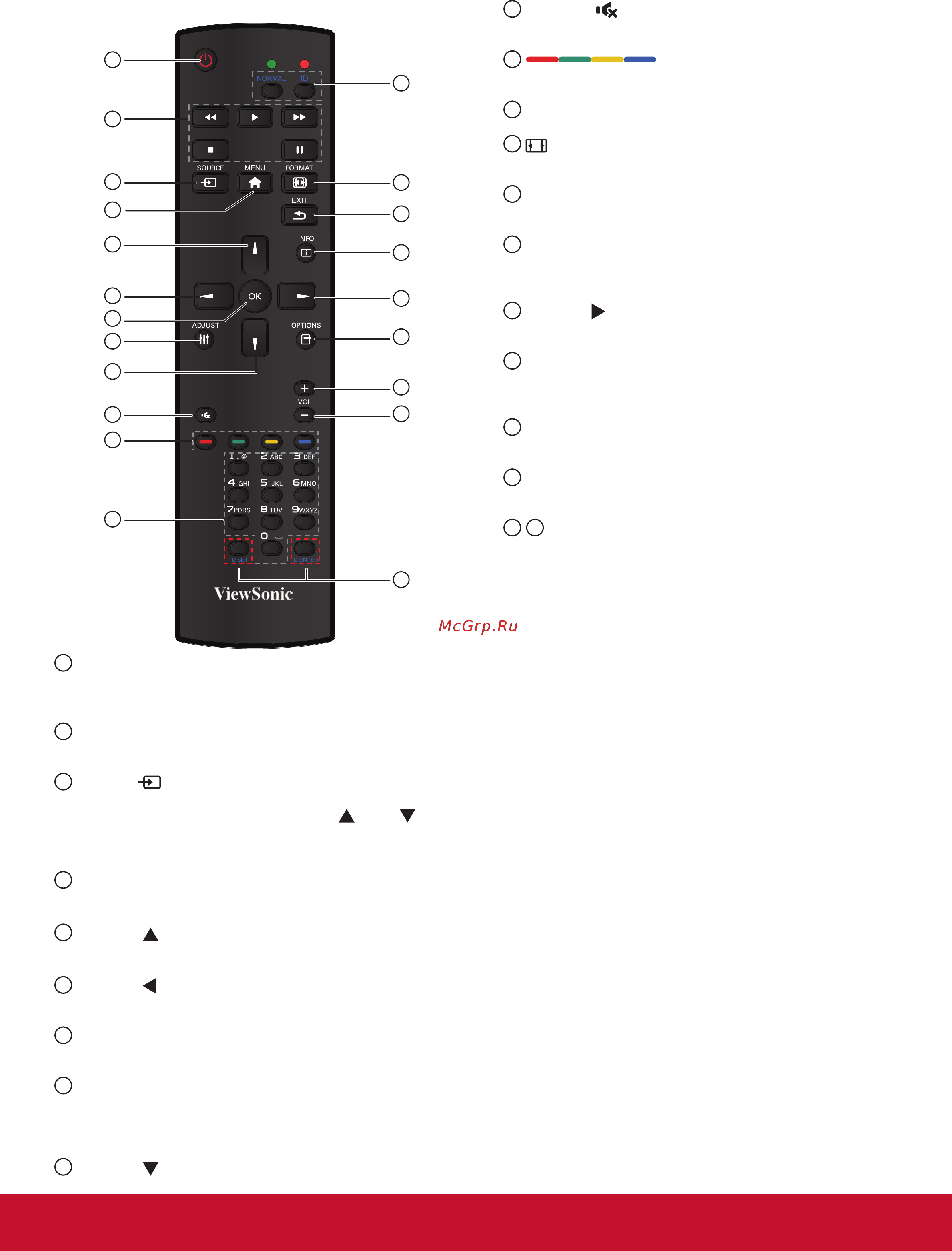

2.3. Пульт ДУ
2.3.1. Общие функции
1
13
20
14
15
16
17
18
19
2
3
4
5
6
7
8
9
11
10
12
21
1
Кнопка [ПИТАНИЕ]
Нажмите для включения дисплея из режима
ожидания. Нажмите еще раз для отключения и
возврата в режим ожидания.
2
Кнопки [ВОСПРОИЗВЕДЕНИЕ]
Управление воспроизведением мультимедийных
файлов (только для входа «Медиаплеер»)
3
Кнопка [ SOURCE] (Источник)
Нажмите для вызова меню источника
видеосигнала. С помощью кнопок [
] или [
] выберите один источник видеосигнала: DVI-D,
VGA, HDMI1, HDMI2, Медиаплеер, Браузер или
Просмотрщик PDF. Нажмите кнопку [OK].
4
Кнопка [MENU]
Нажмите для включения или выключения
экранного меню.
5
Кнопка [ ]
Эта кнопка служит
для
перемещения вверх рамки
выделения в экранном меню.
6
Кнопка [ ]
Нажмите для уменьшения значения в экранном
меню.
7
Кнопка [OK]
Нажмите для активации настройки в экранном
меню.
8
Кнопка [ADJUST] (Настойка)
Нажмите, чтобы запустить функцию
авторегулировки.
ПРИМЕЧАНИЕ. Эту кнопку можно использовать
только для входа VGA.
9
Кнопка [ ]
