10

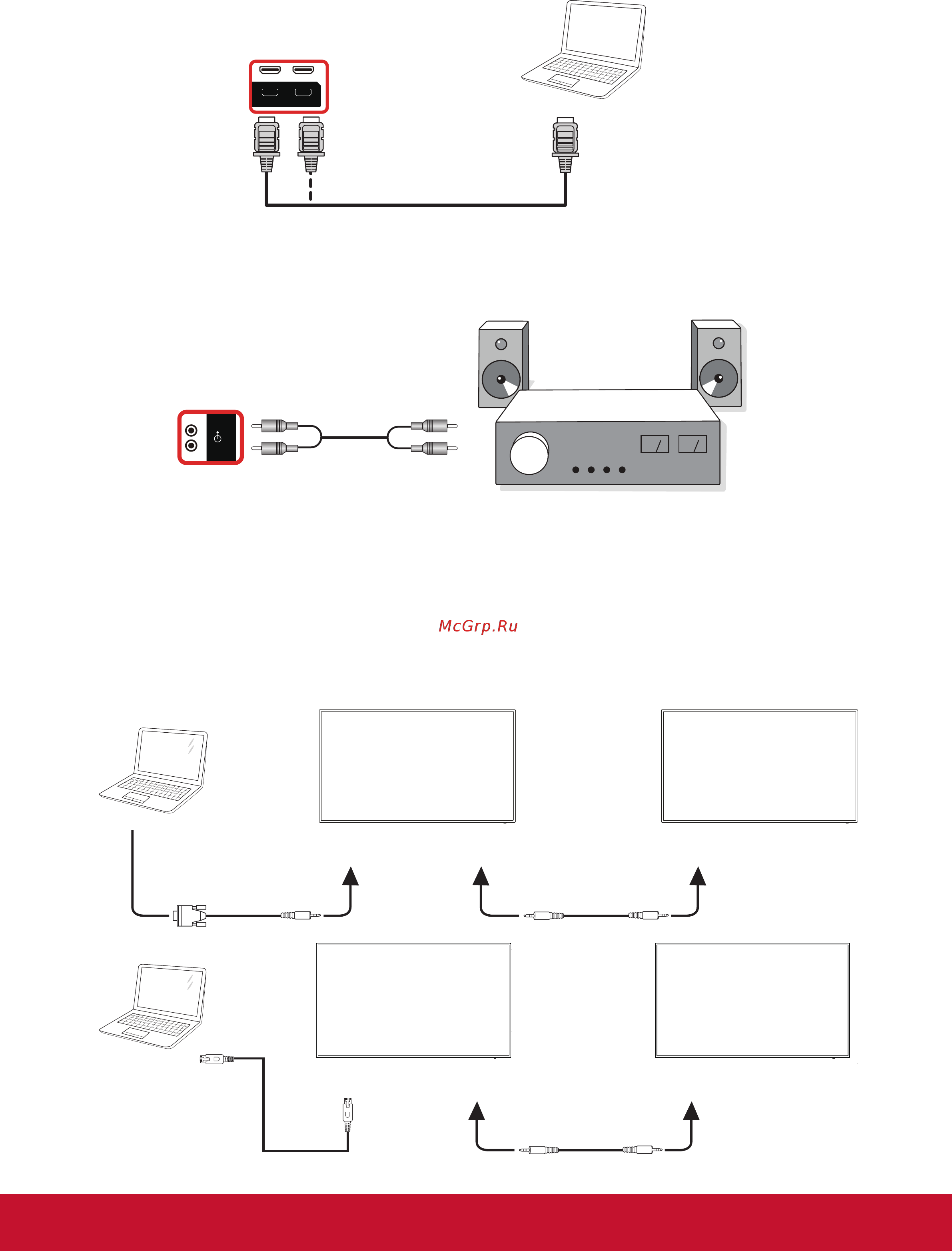

3.2.3. Использование входа HDMI
PC
HDMI 1 IN HDMI 2 IN
HDMI Out
[HDMI IN]
AUDIO OUT
Stereo Amplifier
[AUDIO OUT] Audio In
DISPLAY 1
PC
DISPLAY 2
[RS-232C IN]
[RS-232C]
[RS-232C OUT] [RS-232C IN]
3.3. Подключение аудиооборудования
3.3.1. Подключение внешнего аудиоустройства
PC
HDMI 1 IN HDMI 2 IN
HDMI Out
[HDMI IN]
AUDIO OUT
Stereo Amplifier
[AUDIO OUT] Audio In
DISPLAY 1
PC
DISPLAY 2
[RS-232C IN]
[RS-232C]
[RS-232C OUT] [RS-232C IN]
3.4. Подключение нескольких дисплеев с последовательной конфигурацией
Можно подключить несколько дисплеев для создания последовательной конфигурации для таких
приложений, как панель меню.
3.4.1. Подключение интерфейсов управления дисплеями
Подсоедините разъем [Выход RS232C] DISPLAY 1 к разъему [Вход RS232C] DISPLAY 2.
PC
HDMI 1 IN HDMI 2 IN
HDMI Out
[HDMI IN]
AUDIO OUT
Stereo Amplifier
[AUDIO OUT] Audio In
DISPLAY 1
PC
DISPLAY 2
[RS-232C IN]
[RS-232C]
[RS-232C OUT] [RS-232C IN]
DISPLAY 1
PC
DISPLAY 2
[RJ-45] [RS-232C OUT] [RS-232C IN]
[RJ-45]
[IR IN]
External
IR Receiver
[IR IN]
[IR OUT]
DISPLAY 1
DISPLAY2
DISPLAY 1 DISPLAY 2
[RS-232C OUT] [RS-232C IN]
