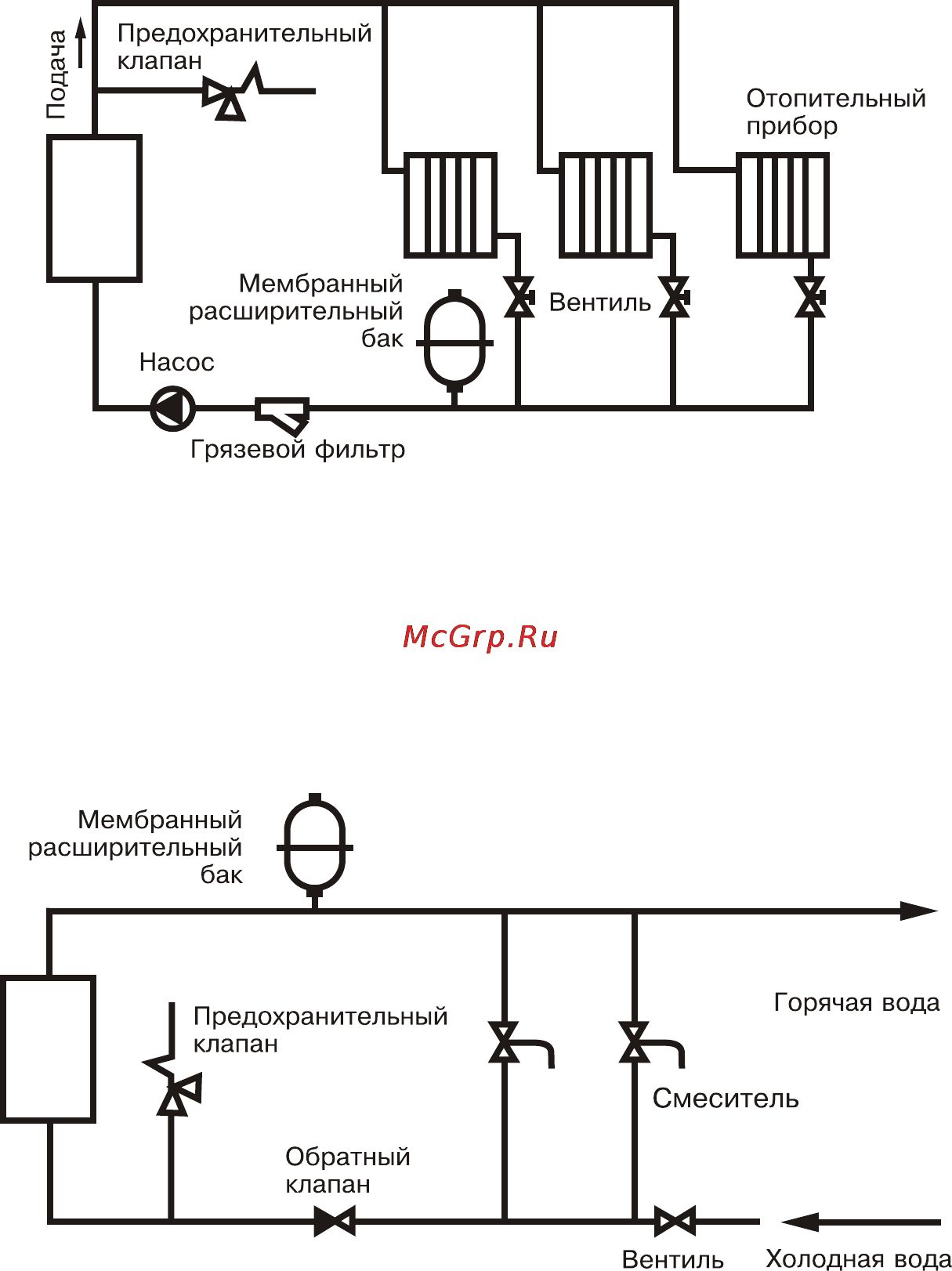

Zota ECONOM 9 [4/8] Рис упрощенная схема подключения в качестве водонагревателя с проточным режимом работы

Содержание

• В отопительную систему с циркуляционным насосом 4
• Общие сведения об электроводонагревателе 4
• Приложение 1 4
• Рис упрощенная схема подключения в качестве водонагревателя с проточным режимом работы 4
• Рис упрощенная схема подключения водонагревателя 4
• Сведения о сертификации 5
• Свидетельство о приемке и продаже 5
• Таблица1 5
• Таблица2 3 комплект поставки 5
• Технические данные 5
• Гарантийные обязательства 6
• Указание мер безопасности 6
• Устройство и порядок работы электроводонагревателя 6
• Блок тэн 7
• Рис 1 конструкция водонагревателя и способ его крепления к стене 7
• Рис 2 схема подключения 7
• Рис 3 присоединение проводов к выводам 7
• Таблица 3 7
• Характерные неисправности и методы их устранения 7
• Электроводонагревателя 7
• Подготовка к работе 8
• Правила эксплуатации и техническое обслуживание 8
• Размещение и монтаж 8
