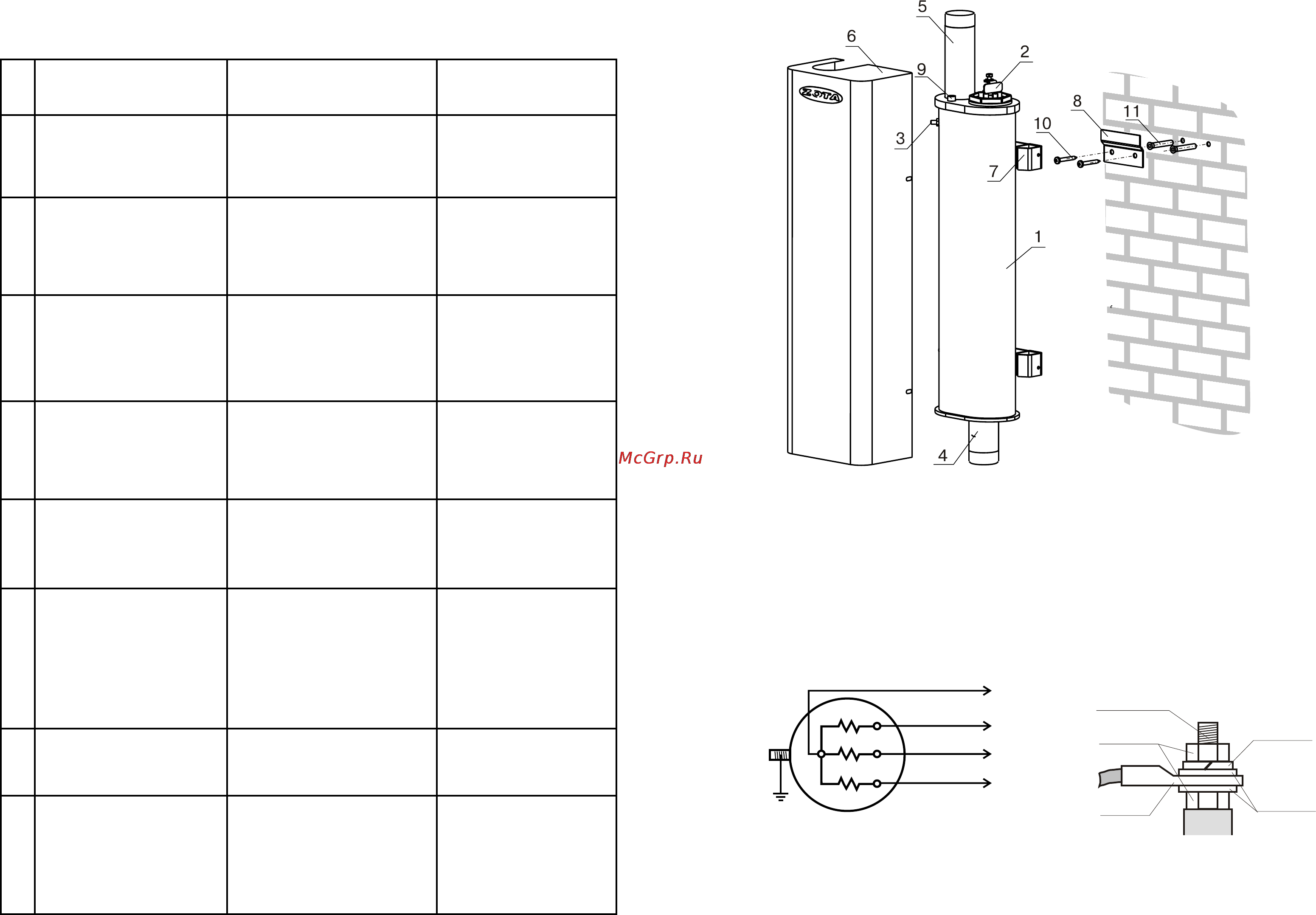

9 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Таблица 3 1 2 Наименование неисправности внешнее проявление При включении вводного автомата котел не включается индикатор СЕТЬ не светится Котел не греет индикатор СЕТЬ светится индикатор НАГРЕВ не светится Вероятная причина не подается электропитание на вводной автомат или отсутствует напряжение на одной из фаз установлена температура воздуха или воды ниже существующей Метод устранения проверить питающее напряжение на вводном автомате на каждой фазе 4 Котел не греет индикатор СЕТЬ светится индикатор НАГРЕВ не светится неправильная полярность подключения датчика температуры воды провода от датчика оборваны или закорочены установить температуру воздуха или воды выше существующей в настоящее время см п7 7 поменять провода от датчика воды между собой проверить провод от датчика до ПУ на обрыв и замыкание 5 Котел включается идет нагрев температура воды регулируется температура воздуха не регулируется неправильная полярность подключения датчика температуры воздуха провода от датчика оборваны или закорочены перегрев воды недостаточная циркуляция воды насос отключен воздух в системе отопления поменять провода от датчика воздуха между собой проверить провод от датчика до ПУ на обрыв и замыкание проверить подключение насоса подключить насос удалить воздух из системы отопления 6 Котел включается идет нагрев температура воды повышается быстро нагрев отключается 7 Котел включается греет плохо температура воды и воздуха не повышается установлена недостаточная температура воды и воздуха датчик воздуха установлен неправильно сгорели ТЭНы установить необходимую температуру воды и воздуха см п7 7 уст датчик воздуха как указано в паспорте на ПУ ЭВТИ1 проверить ТЭНы 8 Отключается вводной автомат сгорели ТЭНы неисправен пульт управления 9 Появление течи из под прокладки блока ТЭН Длительная работа котла при максимальных температурах воды Мощность котла не соответствует номинальным теплопотерям здания заменитьТЭНы заменить ПУ выполняет специалист сервисной службы Заменить прокладку блока ТЭН стр 8 1 корпус водонагревателя 2 блок нагревательных элементов 3 болт заземления 4 патрубок входа воды 5 патрубок выхода воды 6 кожух водонагревателя 7 скоба крепежная 8 кронштейн крепления к стене 9 отверстие для установки датчика температуры 10 шуруп для крепления кронштейна к стене 11 дюбель пластмассовый Рис 1 Конструкция водонагревателя и способ его крепления к стене Рис 2 Схема подключения электроводонагревателя Рис 3 Присоединение проводов к выводам блок ТЭН стр 5
