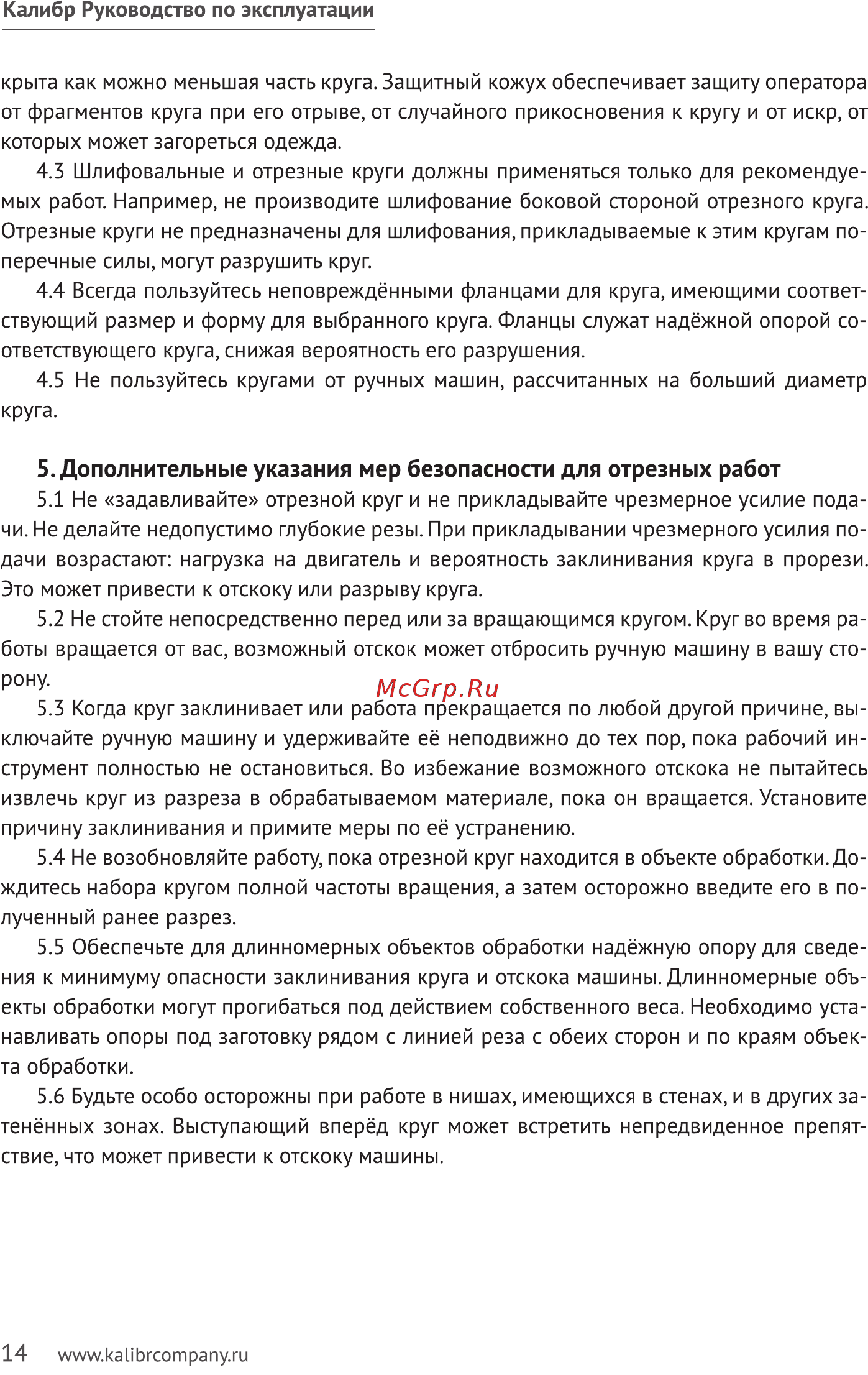

Калибр Руководство по эксплуатации крыта как можно меньшая часть круга Защитный кожух обеспечивает защиту оператора от фрагментов круга при его отрыве от случайного прикосновения к кругу и от искр от которых может загореться одежда 4 3 Шлифовальные и отрезные круги должны применяться только для рекомендуе мых работ Например не производите шлифование боковой стороной отрезного круга Отрезные круги не предназначены для шлифования прикладываемые к этим кругам по перечные силы могут разрушить круг 4 4 Всегда пользуйтесь неповреждёнными фланцами для круга имеющими соответ ствующий размер и форму для выбранного круга Фланцы служат надёжной опорой со ответствующего круга снижая вероятность его разрушения 4 5 Не пользуйтесь кругами от ручных машин рассчитанных на больший диаметр круга 5 Дополнительные указания мер безопасности для отрезных работ 5 1 Не задавливайте отрезной круг и не прикладывайте чрезмерное усилие пода чи Не делайте недопустимо глубокие резы При прикладывании чрезмерного усилия по дачи возрастают нагрузка на двигатель и вероятность заклинивания круга в прорези Это может привести к отскоку или разрыву круга 5 2 Не стойте непосредственно перед или за вращающимся кругом Круг во время ра боты вращается от вас возможный отскок может отбросить ручную машину в вашу сто рону 5 3 Когда круг заклинивает или работа прекращается по любой другой причине вы ключайте ручную машину и удерживайте её неподвижно до тех пор пока рабочий ин струмент полностью не остановиться Во избежание возможного отскока не пытайтесь извлечь круг из разреза в обрабатываемом материале пока он вращается Установите причину заклинивания и примите меры по её устранению 5 4 Не возобновляйте работу пока отрезной круг находится в объекте обработки До ждитесь набора кругом полной частоты вращения а затем осторожно введите его в по лученный ранее разрез 5 5 Обеспечьте для длинномерных объектов обработки надёжную опору для сведе ния к минимуму опасности заклинивания круга и отскока машины Длинномерные объ екты обработки могут прогибаться под действием собственного веса Необходимо уста навливать опоры под заготовку рядом с линией реза с обеих сторон и по краям объек та обработки 5 6 Будьте особо осторожны при работе в нишах имеющихся в стенах и в других за тенённых зонах Выступающий вперёд круг может встретить непредвиденное препят ствие что может привести к отскоку машины 14 www kalibrcompany ru
