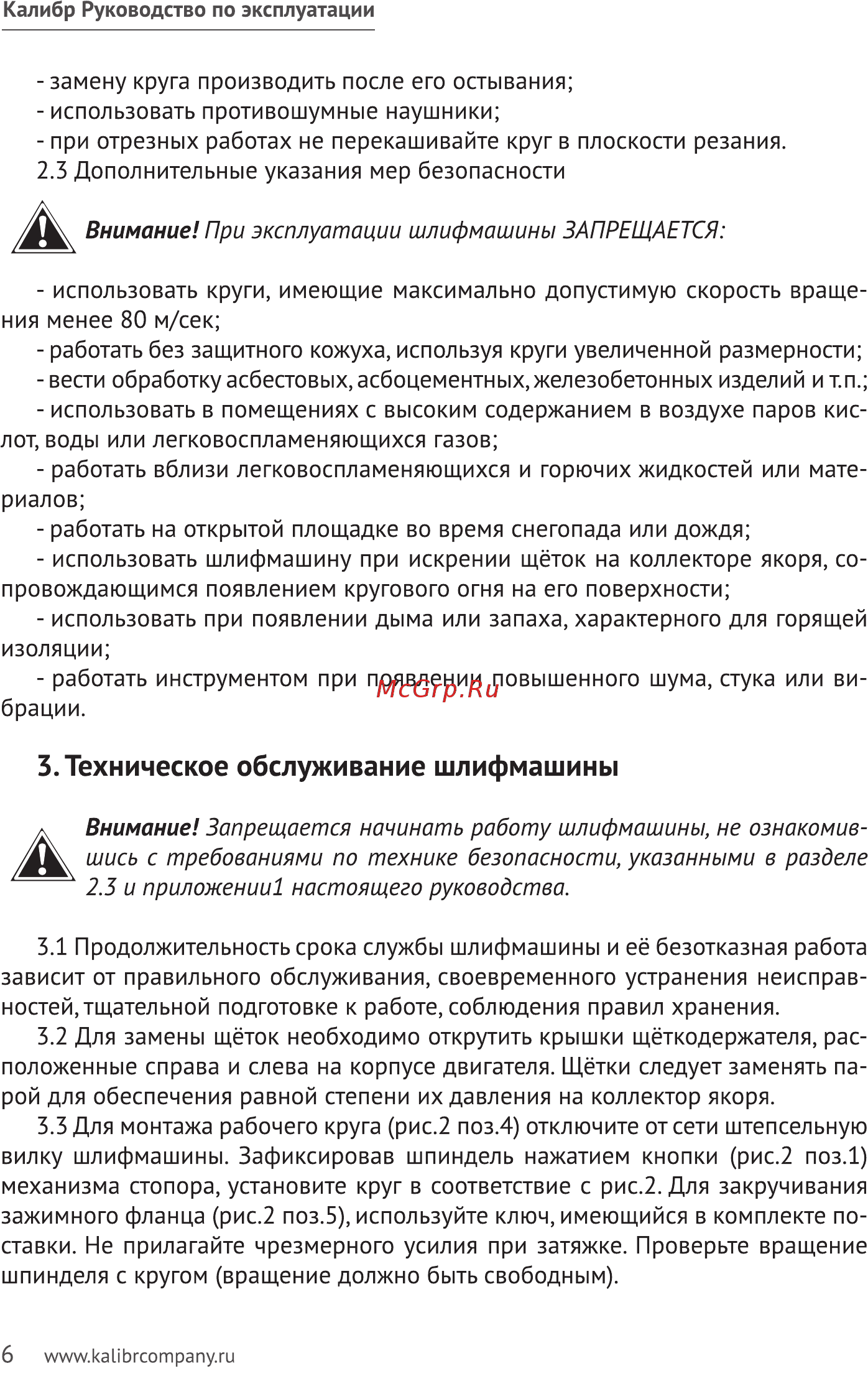

Калибр Руководство по эксплуатации замену круга производить после его остывания использовать противошумные наушники при отрезных работах не перекашивайте круг в плоскости резания 2 3 Дополнительные указания мер безопасности А Внимание При эксплуатации шлифмашины ЗАПРЕЩАЕТСЯ использовать круги имеющие максимально допустимую скорость враще ния менее 80 м сек работать без защитного кожуха используя круги увеличенной размерности вести обработку асбестовых асбоцементных железобетонных изделий и т п использовать в помещениях с высоким содержанием в воздухе паров кис лот воды или легковоспламеняющихся газов работать вблизи легковоспламеняющихся и горючих жидкостей или мате риалов работать на открытой площадке во время снегопада или дождя использовать шлифмашину при искрении щёток на коллекторе якоря со провождающимся появлением кругового огня на его поверхности использовать при появлении дыма или запаха характерного для горящей изоляции работать инструментом при появлении повышенного шума стука или ви брации 3 Техническое обслуживание шлифмашины д ж Внимание Запрещается начинать работу шлифмашины не ознакомившись с требованиями по технике безопасности указанными в разделе 2 3 и приложении настоящего руководства 3 1 Продолжительность срока службы шлифмашины и её безотказная работа зависит от правильного обслуживания своевременного устранения неисправ ностей тщательной подготовке к работе соблюдения правил хранения 3 2 Для замены щёток необходимо открутить крышки щёткодержателя рас положенные справа и слева на корпусе двигателя Щётки следует заменять па рой для обеспечения равной степени их давления на коллектор якоря 3 3 Для монтажа рабочего круга рис 2 поз 4 отключите от сети штепсельную вилку шлифмашины Зафиксировав шпиндель нажатием кнопки рис 2 поз 1 механизма стопора установите круг в соответствие с рис 2 Для закручивания зажимного фланца рис 2 поз 5 используйте ключ имеющийся в комплекте по ставки Не прилагайте чрезмерного усилия при затяжке Проверьте вращение шпинделя с кругом вращение должно быть свободным 6 www kalibrcompany ru
