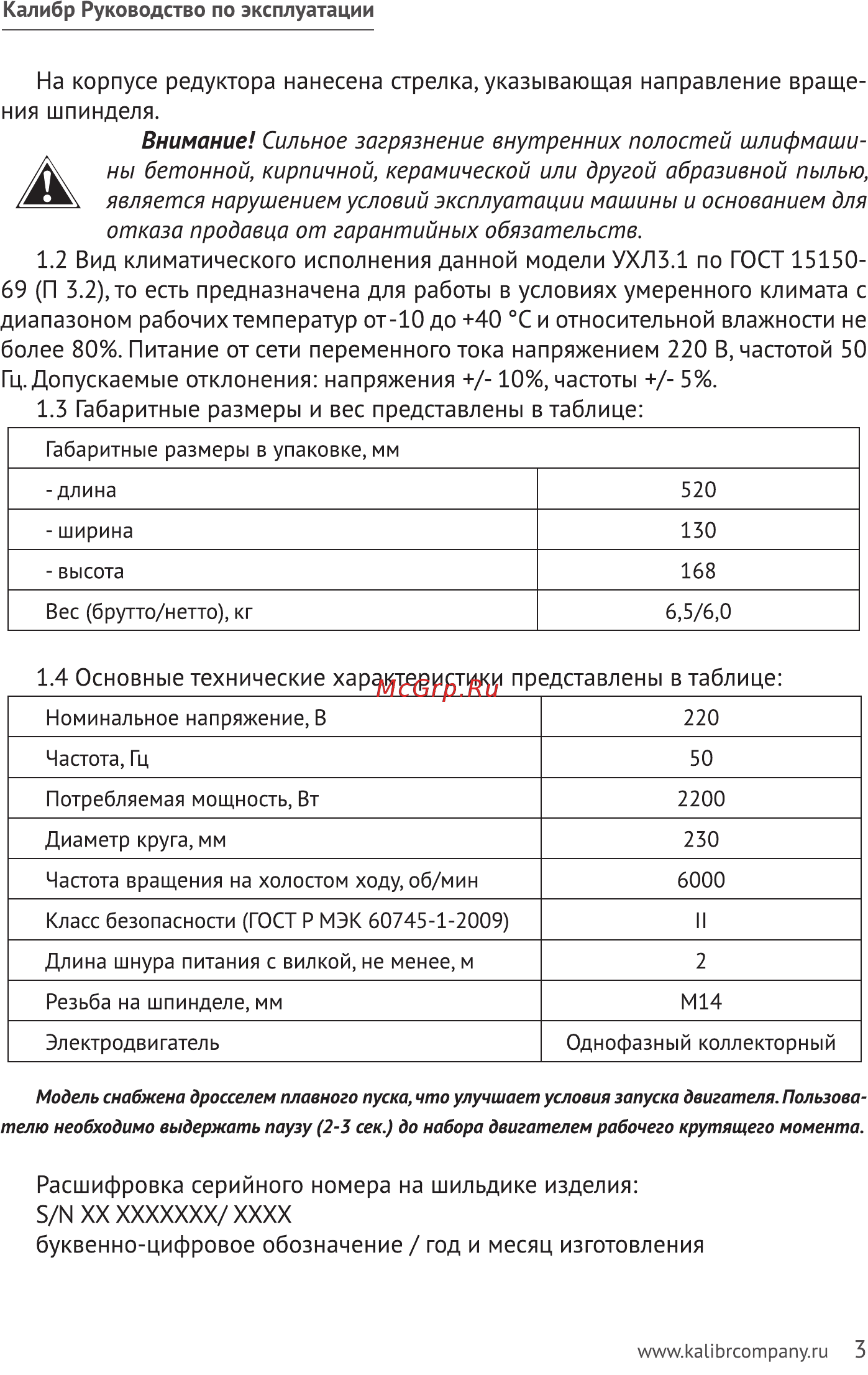

![Калибр 230/2200Р (62517) [3/20] Ы xx ххххххх хххх](/views2/1634894/page3/bg3.png)
Содержание
- Описание и работа 2
- Уважаемый покупатель 2
- Www kalibrcompany ru 3 3
- Буквенно цифровое обозначение год и месяц изготовления 3
- Вид климатического исполнения данной модели ухл3 по гост 15150 3
- Внимание сильное загрязнение внутренних полостей шлифмаши 3
- Габаритные размеры и вес представлены в таблице 3
- На корпусе редуктора нанесена стрелка указывающая направление враще 3
- Ния шпинделя 3
- Ны бетонной кирпичной керамической или другой абразивной пылью является нарушением условий эксплуатации машины и основанием для отказа продавца от гарантийных обязательств 3
- Основные технические характеристики представлены в таблице 3
- П 3 то есть предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 10 до 40 с и относительной влажности не более 80 питание от сети переменного тока напряжением 220 в частотой 50 гц допускаемые отклонения напряжения 10 частоты 5 3
- Расшифровка серийного номера на шильдике изделия 3
- Ы xx ххххххх хххх 3
- Www kalibrcompany ru 4
- Для снижения электромагнитных помех двигателя в целях обеспечения нор 4
- Для удобного удержания кистью руки инструмента в труднодоступном месте 4
- И редуктора расположенного в металлическом корпусе крутящий момент с якоря электродвигателя через редуктор из 2 х конических шестерён под углом 90 пере даётся на шпиндель на резьбу м14 шпинделя крепится рабочий инструмент от резной полировальный круг шлифмашина комплектуется дополнительной руко яткой рис поз с возможностью крепления к корпусу редуктора в 2 х позициях справа или слева 4
- Или при нестандартном расположении обрабатываемой поверхности предус мотрен поворот и фиксация клавишей рис поз основной рукоятки в 3 х положениях поворот от основного положения на 90 вправо или влево 4
- Клавиша выключателя рис поз расположена в нижней части рукоятки 4
- Крепящейся к корпусу двигателя включение шлифмашины осуществляется нажати ем на клавишу выключателя указательным пальцем во избежание самопроизволь ного включения инструмента выключатель снабжён блокировкой клавиши кнопка блокировки рис поз расположена на левой части рукоятки 4
- Общий вид шлифмашины представлен на рис 4
- Рис 1 4
- Шлифмашина поставляется в продажу в следующей комплектации 4
- Шлифмашина состоит из коллекторного двигателя в пластиковом корпусе 4
- Использование по назначению 5
- Техническое обслуживание шлифмашины 6
- Срок службы хранение и утилизация 7
- Гарантия изготовителя поставщика 8
- Www kalibrcompany ru 10
- Безопасность рабочего места 10
- Внимание прочтите все предупреждения и указания мер безопасности и все инструкции 10
- Для ручных электрических машин шлифовальных угловых 10
- Инструкция по безопасности 10
- Общие указания мер безопасности электрических машин 10
- Приложение 1 обязательное 10
- Электрическая безопасность 10
- Www kalibrcompany ru 11 11
- Личная безопасность 11
- Эксплуатация и уход за электрической машиной 11
- Www kalibrcompany ru 12
- Обслуживание 12
- Указание мер безопасности для машин шлифовальных угловых 12
- Www kalibrcompany ru 13 13
- Дополнительные указания мер безопасности для всех видов работ 13
- Дополнительные указания мер безопасности для шлифовальных и от резных работ 13
- Www kalibrcompany ru 14
- Дополнительные указания мер безопасности для отрезных работ 14
- 4 4 4у 16
- Www kalibrcompany ru 16
- Калибр руководство по эксплуатации 16
- Хй____ 16
- 4 4 4у 18
- Www kalibrcompany ru 18
- Калибр руководство по эксплуатации 18
- Хй____ 18
- Приложение 2 19
- Применяемые предписывающие знаки по гост р 12 26 2001 19
Похожие устройства
- Калибр 230/2400Р (62516) Руководство по эксплуатации
- Metabo HE 23-650 Control (602365500) Инструкция по эксплуатации
- Калибр Мастер ФЭ-1700/12М+ (40862) Руководство по эксплуатации
- Фиолент Б3-40 (ИДФР298416003) Инструкция по эксплуатации
- Bosch UniversalDrill 18 (0.603.9C8.001) Инструкция по эксплуатации
- Metabo PowerMaxx BS 12 BL (601038500) кейс Инструкция по эксплуатации
- Neff T4543N1RU Инструкция по эксплуатации
- Калибр ДА-16 (70733) Инструкция по эксплуатации
- Калибр Мастер ПТЭ-2100/305ПРм (50316) Инструкция по эксплуатации
- Dewalt DCS576N FlexVolt XR (без аккумулятора) Инструкция по эксплуатации
- Makita DHS680Z без аккум. и ЗУ (181946) Инструкция по эксплуатации
- Echo GT-22GES-1 Инструкция по эксплуатации
- Greenworks GD40LM45K4 (2500407UB) Инструкция по эксплуатации
- Quattro Elementi Drenaggio 1100 F Inox (770-742) Инструкция по эксплуатации
- Quattro Elementi Drenaggio 400 F (770-773) Инструкция по эксплуатации
- Quattro Elementi Drenaggio 400 F Promo (910-461) Инструкция по эксплуатации
- Quattro Elementi Drenaggio 900 F Inox (770-735) Инструкция по эксплуатации
- Quattro Elementi Sewage 1700F Ci (910-188) Инструкция по эксплуатации
- Quattro Elementi Giardino 401 Ci (910-119) Инструкция по эксплуатации
- Вихрь АСВ-1200/50 (68/1/4) Инструкция по эксплуатации
Калибр Руководство по эксплуатации На корпусе редуктора нанесена стрелка указывающая направление враще ния шпинделя Внимание Сильное загрязнение внутренних полостей шлифмашины бетонной кирпичной керамической или другой абразивной пылью является нарушением условий эксплуатации машины и основанием для отказа продавца от гарантийных обязательств 1 2 Вид климатического исполнения данной модели УХЛ3 1 по ГОСТ 1515069 П 3 2 то есть предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 10 до 40 С и относительной влажности не более 80 Питание от сети переменного тока напряжением 220 В частотой 50 Гц Допускаемые отклонения напряжения 10 частоты 5 1 3 Габаритные размеры и вес представлены в таблице Габаритные размеры в упаковке мм длина 520 ширина 130 высота 168 Вес брутто нетто кг 6 5 6 0 1 4 Основные технические характеристики представлены в таблице Номинальное напряжение В 220 Частота Гц 50 Потребляемая мощность Вт 2200 Диаметр круга мм 230 Частота вращения на холостом ходу об мин 6000 Класс безопасности ГОСТ Р МЭК 60745 1 2009 II Длина шнура питания с вилкой не менее м 2 Резьба на шпинделе мм Электродвигатель М14 Однофазный коллекторный Модель снабжена дросселем плавного пуска что улучшает условия запуска двигателя Пользова телю необходимо выдержать паузу 2 3 сек до набора двигателем рабочего крутящего момента Расшифровка серийного номера на шильдике изделия 5 Ы XX ххххххх хххх буквенно цифровое обозначение год и месяц изготовления www kalibrcompany ru 3
