21
Cięcie wzdłuż krawędzi
Rys.13
Poluźnić śrubę znajdującą się w tyle podstawy za
pomocą klucza sześciokątnego i przesunąć podstawę
całkowicie do tyłu. Następnie przykręć śrubę w celu
umocowania podstawy.
Wycinanie kształtów
Kształty mogą być wycinane za pomocą metody A lub B.
A) Rozpoczynając od wywierconego otworu
Rys.14
W ceu wycinania kształtów bez przecinania
brzegów materiału wywierć otwór początkowy o
średnicy 12 mm lub większej. Włóż ostrze do
otworu, aby rozpocząć cięcie.
B) Zagłębiając ostrze
Rys.15
Nie musisz wiercic otworu początkowego ani
przecinać brzegu materiału, jeżeli wykonasz
ostrożnie co następuje.
(1) Tilt the tool up on the front edge of the base
with the blade point positioned just above the
workpiece surface.
(2) Nciśnij na urządzenie, aby przedni brzeg
podstawynie ruszał się kiedy włączysz
urządzenie i delikatnie obniż tył urządzenia.
(3) Gdy ostrze będzie się zagłębiało w materiał,
obniżaj powoli podstawę urządzenia w
kierunku powierzchni wykańczanego
materiału.
(4) Zakończ wycinanie w mormalny sposób.
Wykańczanie brzegów
Rys.16
Aby przyciąć brzegi lub wykonac dopasowanie, przesuń
lekko ostrze wzdłuż przeciętych brzegów.
Cięcie metalu
Podczas cięcia metalu należy zawsze stosować
odpowiedni środek chłodzący (olej do cięcia).
Niestosowanie się do tej zasady spowoduje
przedwczesne zużycie brzeszczotu. Zamiast stosowania
cieczy chłodząco-smarującej, można nasmarować spód
obrabianego przedmiotu.
Wyciąganie pyłu
Rys.17
Czyste operacje mogą być wykonane poprzez
połączenie urządzenia do odkurzacza firmy Makita.
Umieścić wąż odkurzacza w otworze znajdującym się w
tyle narzędzia. Opuścić pokrywę przeciwpyłową przed
rozpoczęciem operacji.
UWAGA:
• Operacji wyciągania kurzu nie można
przeprowadzić w przypadku cięcia pod kątem.
Pręt prowadnicy (wyposażenie dodatkowe)
UWAGA:
• Przed przystąpieniem do zakładania lub
zdejmowania tarczy zawsze upewnij się, czy
urządzenie jest wyłączone i odłączone od
zasilania.

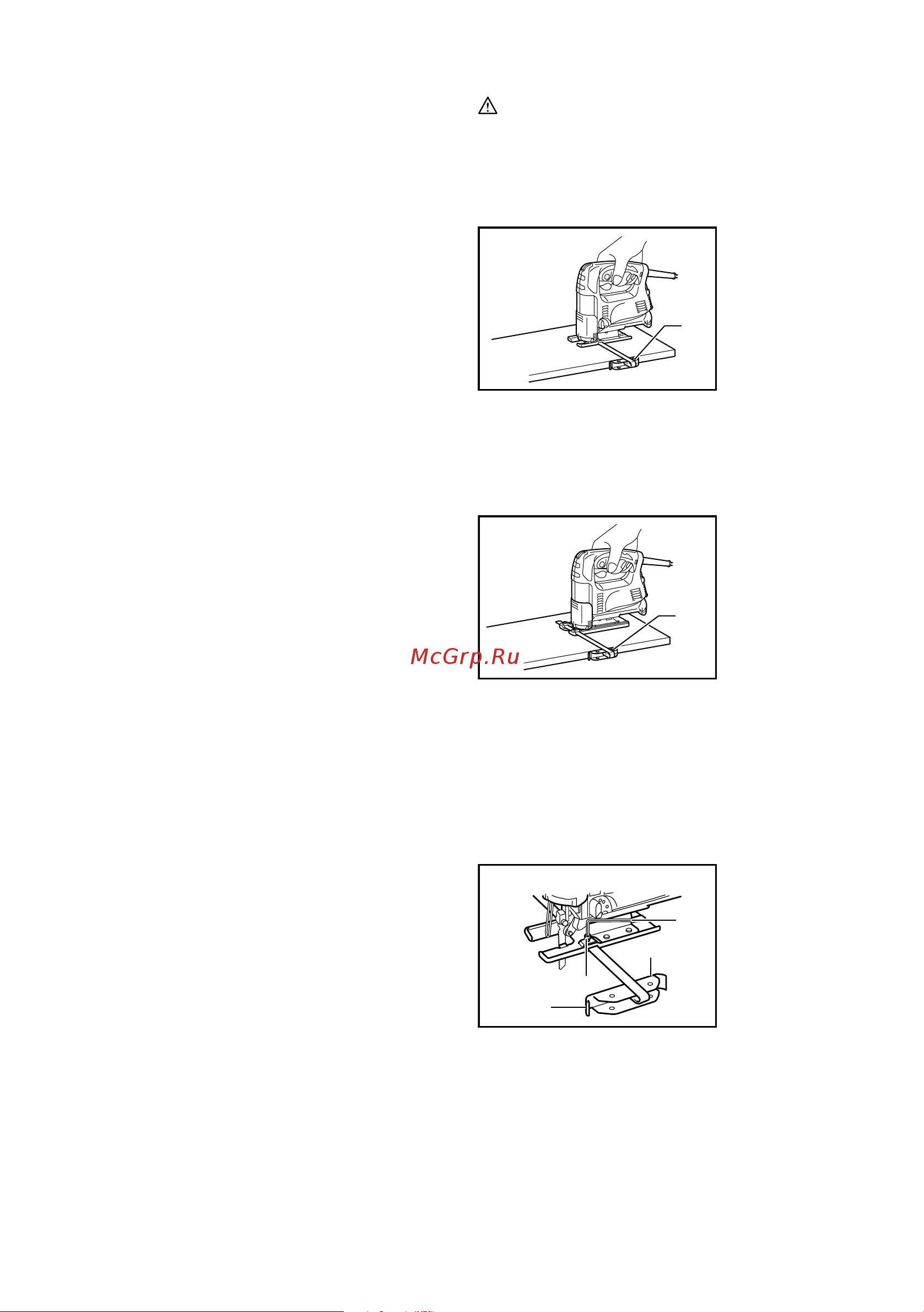

1. Cięcie proste
1
Typ podstawy stalowej
008096
Przy Przy wielokrotnym cięciu powierzchni o
szerokości 160 mm lub mniej, należy stosować
prowadnicę aby zapewnić szybkie, czyste i proste
cięcia.
1
Typ podstawy aluminiowej
008097
Aby ją zainstalować, należy umieścić prowadnicę
w prostokątnym otworz znajdującym się z boku
podstawy upewniając się, że prowadnica
ustawiona jest kierunkiem w dół. Przesunąć
prowadnicę wzdłużną do żądanej szerokości cięcia,
następnie przymocować ją pewnie przykręcając
śrubę.
1
2
3
4
Typ podstawy stalowej
002776
1. Klucz
sześciokątny
2. Śruba
3. Prowadnica
wzdłużna
4. Pokrycie
prowadnicy
1. Prowadnica
wzdłużna
1. Prowadnica
wzdłużna
