22
1
2
3
4
Typ podstawy aluminiowej
005454

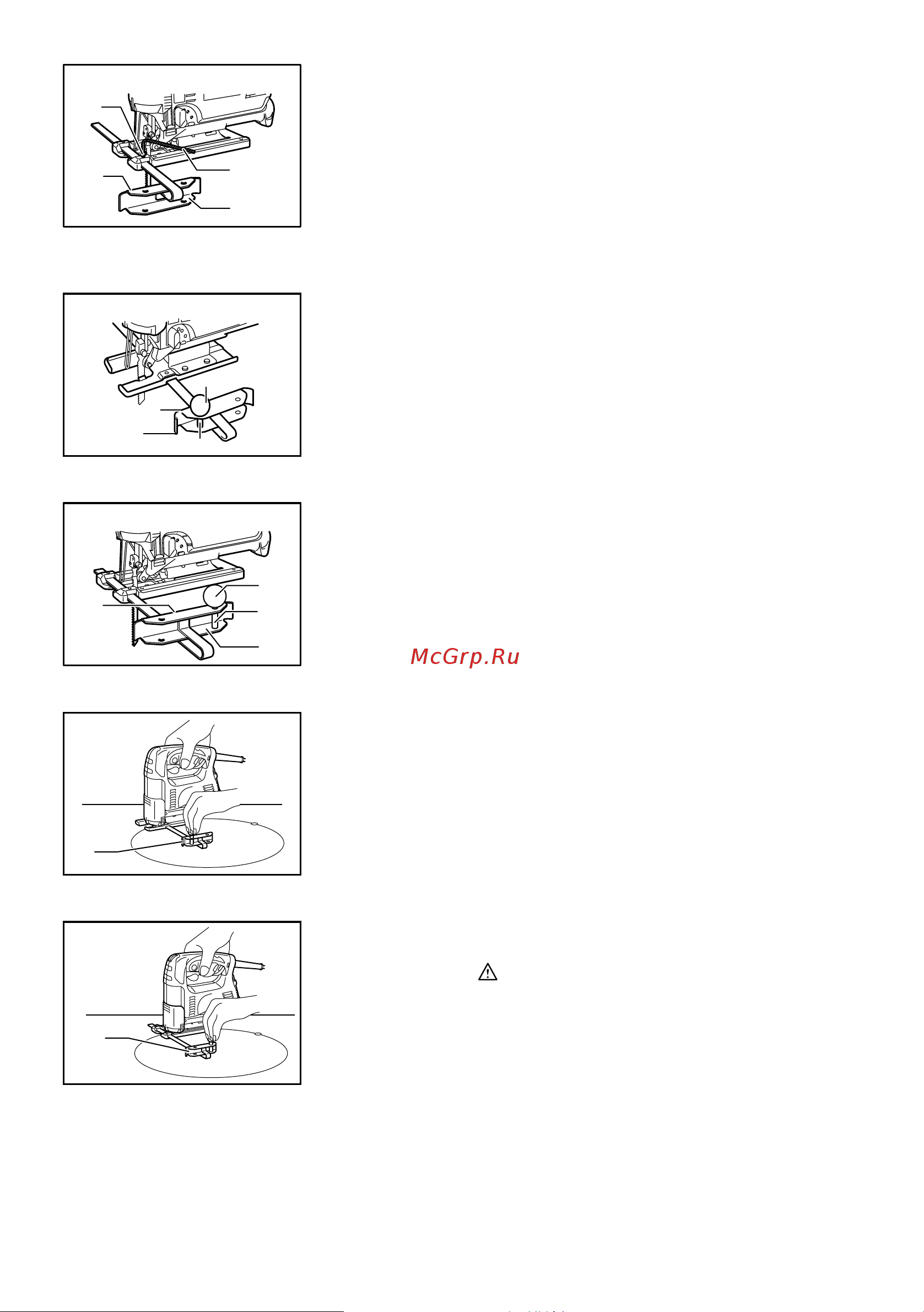

2. Cięcie wzdłuż okręgu
1
2
3
4
Typ podstawy stalowej
002777
1
2
3
4
Typ podstawy aluminiowej
005455
1
Typ podstawy stalowej
008098
1
Typ podstawy aluminiowej
008099
Podczas wycinania okręgów lub łuków o promieniu
do 170 mm, należy założyć prowadnicę w
następujący sposób.
Umieścić pręt prowadnicy w prostokątnym otworze
znajdującym się w boku podstawy upewniając się,
że prowadnica ustawiona jest kierunkiem w dół.
Umieścić szpilę prowadnicy do okręgów przez
jeden z dwóch otworów znajdujących się w
prowadnicy. Przykręcić pokrętło z gwintem do
sworzenia, w celu jego pewniejszego umocowania.
Następnie przesunąć pręt prowadnicy do
uzyskania żądanego promienia cięcia i przykręcić
śrubę w celu pewniejszego umocowania prętu.
Potem należy przesunąć całkowicie podstawę do
przodu.
UWAGA:
• Zawsze należy stosować ostrza nr No. B-17, B-18,
B-26 lub B-27 w przypadku cięcia okręgów i łuków.
Urządzenie chroniące przed rozszczepieniem
dla podstawy stalowej (wyposażenie
dodatkowe)
Rys.18
W celu cięcia bez rozszczepiania materiału, można użyć
urządzenia chroniącego przed rozszczepieniem. Aby
zainstalować urządzenie chroniące przed
rozszczepieniem, należy przesunąć podstawę
całkowicie do przodu i umieścić urządzenie chroniące
przed rozszczepieniem pomiędzy dwa występy w
podstawie.
UWAGA:
• Urządzenie chroniące przed rozszczepieniem nie
może być użyte do cięcia pod kątem.
Urządzenie chroniące przed rozszczepieniem
dla podstaw aluminiowych (wyposażenie
dodatkowe)
Rys.19
W celu cięcia bez rozszczepiania materiału, można użyć
urządzenia chroniącego przed rozszczepieniem. Aby
zainstalować urządzenie chroniące przed
rozszczepieniem, należy przesunąć podstawę
całkowicie do przodu orazprzymocować z tyłu podstawy
urządzenia. Przy użyciu plastykowej pokrywy, należy
zainstalować urządzenie chroniące przed rozszczepem
na tę pokrywę.
UWAGA:
• Urządzenie chroniące przed rozszczepieniem nie
może być użyte do cięcia pod kątem.
Pokrywa dla podstawy aluminiowej
(Wyposażenie dodatkowe)
Rys.20
Używać pokrywę przeciwpyłową podczas cięcia łuszczki
ozdobnej, plastyków, itp. Pokrywa chroni powierzchnie
delikatne oraz podatne na zniszczenia. Umieścić z tyłu
podstawy urządzenia.
1. Prowadnica
wzdłużna
1. Prowadnica
wzdłużna
1. Pokrętło z
gwintem
2. Sworzeń
3. Prowadnica
wzdłużna
4. Prowadnica
1. Pokrętło z
gwintem
2. Pokrycie
prowadnicy
3. Prowadnica
wzdłużna
4. Sworzeń
1. Śruba
2. Prowadnica
3. Klucz
sześciokątny
4. Prowadnica
wzdłużna
