8

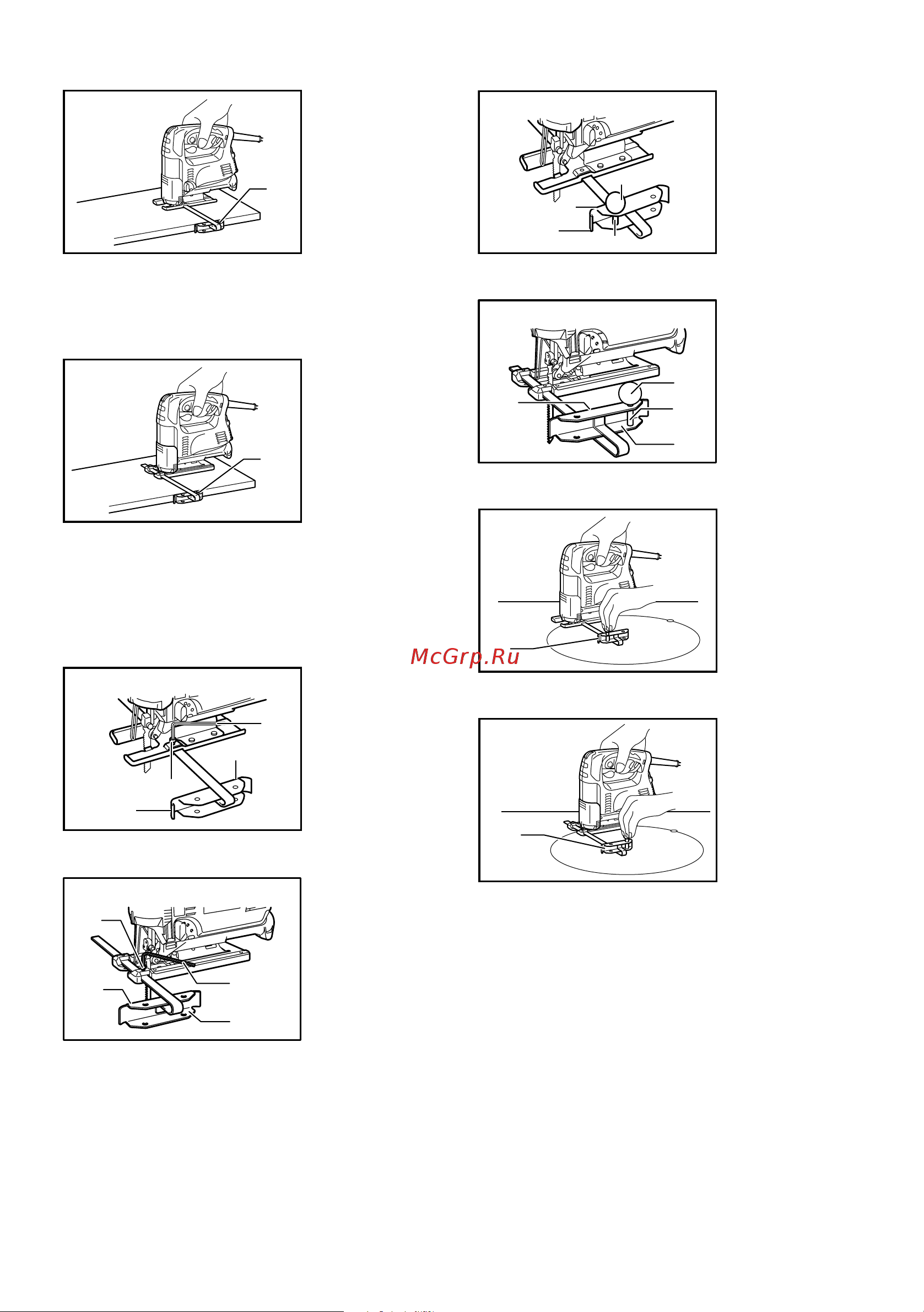

1. Straight cuts
1
Steel base type
008096
When repeatedly cutting widths of 160 mm or less,
use of the rip fence will assure fast, clean, straight
cuts.
1
Aluminum base type
008097
To install, insert the rip fence into the rectangular
hole on the side of the base with the fence guide
facing down. Slide the rip fence to the desired
cutting width position, then tighten the bolt to
secure it.
1
2
3
4
Steel base type
002776
1
2
3
4
Aluminum base type
005454
2. Circular cuts
1
2
3
4
Steel base type
002777
1
2
3
4
Aluminum base type
005455
1
Steel base type
008098
1
Aluminum base type
008099
When cutting circles or arcs of 170 mm or less in
radius, install the rip fence as follows.
Insert the rip fence into the rectangular hole on the
side of the base with the fence guide facing up.
Insert the circular guide pin through either of the
two holes on the fence guide. Screw the threaded
knob onto the pin to secure the pin.
Now slide the rip fence to the desired cutting radius,
and tighten the bolt to secure it in place. Then
move the base all the way forward.
NOTE:
• Always use blades No. B-17, B-18, B-26 or B-27
when cutting circles or arcs.
1. Rip fence (Guide
rule)
1. Rip fence (Guide
rule)
1. Threaded knob
2. Pin
3. Rip fence (Guide
rule)
4. Fence guide
1. Treaded knob
2. Guide facing
3. Rip fence (Guide
rule)
4. Pin
1. Bolt
2. Fence guide
3. Hex wrench
4. Rip fence (Guide
rule)
1. Hex wrench
2. Bolt
3. Rip fence (Guide
rule)
4. Guide facing
1. Rip fence (Guide
rule)
1. Rip fence (Guide
rule)
