Обслуживание > 55

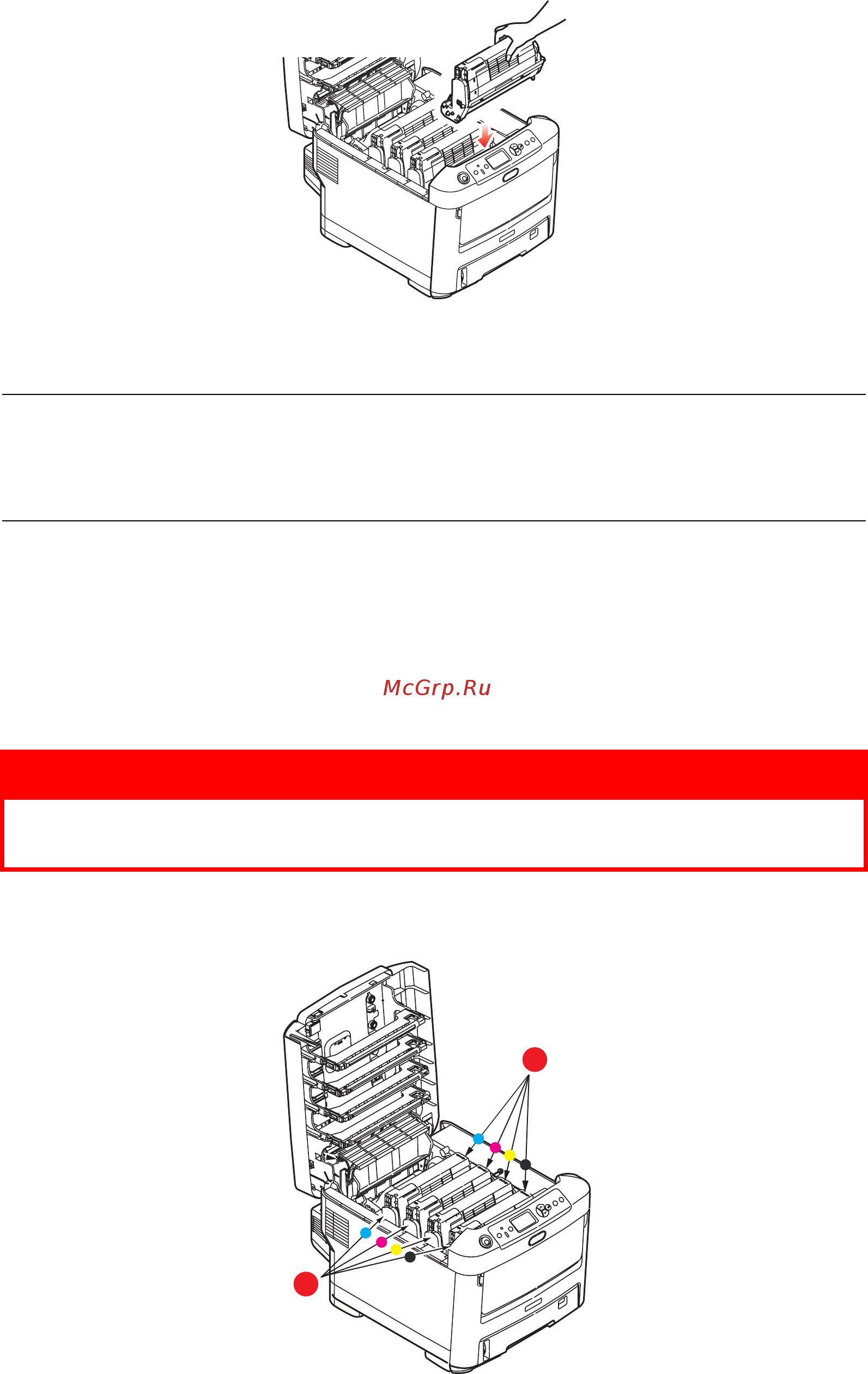

10. Удерживая весь узел за верхнюю центральную часть, опустите ее на место в принтер,
совмещая штифты с каждой стороны с углублениями по бокам полости принтера.
11. Наконец, закройте верхнюю крышку и сильно надавите на нее с обеих сторон для
закрытия защелок.
Замена блока ленты переноса
Блок ленты расположен под четырьмя барабанами переноса изображений.
Выключите принтер и подождите около 10 минут, чтобы термоэлемент успел остыть, перед тем,
как открыть крышку.
1. Нажмите защелку крышки и полностью откройте верхнюю крышку принтера.
2. Обратите внимание на положение четырех картриджей (a) и барабанов переноса
изображений (b). Они должны быть установлены в таком же порядке
.
ПРИМЕЧАНИЕ.
Если по каким-либо причинам требуется вернуть или перевезти принтер,
необходимо заранее извлечь блок барабана переноса изображений и поместить
его в специальный пакет. Это позволяет избежать просыпания тонера.
ПРЕДУПРЕЖДЕНИЕ!
Если принтер был включен, термоэлемент будет горячим. Эта область
четко обозначена. Не дотрагивайтесь до нее.
a
b
