8
11. ОСНОВНЫЕ ОПЕРАЦИИ
В интересах Вашей безопасности всегда держите защитные кожухи (9 и 13) Рис.2 в исправном состоянии. При
любой неисправности их следует немедленно заменить.
11.1. С помощью этой отрезной машины можно произвести разрез заготовки под углом от 45° до 90°, для чего
необходимо выполнить пункт 10.1.

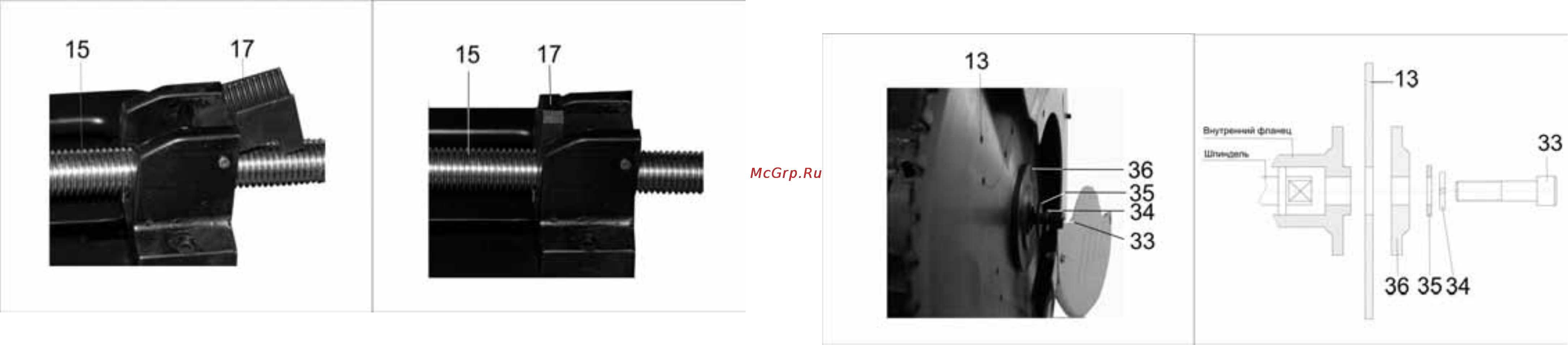

11.2. Как показано на Рис.4 откинуть полугайку (17), переместить ходовой
винт (15) в положение достаточное для
установки заготовки, установить заготовку, и как показано на Рис.5 опустить полугайку (17), и вращая до
определённого усилия маховик (18) Рис.2 за ручку (19) Рис.2 надёжно закрепить заготовку. При использовании
длинных заготовок обеспечить надёжную фиксированную опору по всей длине заготовки.
Рис.4 Рис.5
11.3. Во избежание травм и поломки отрезного диска (13) Рис.2, особенно на финишной стадии резания, обеспечить
надёжное фиксированное положение не зажатой части заготовки.
11.4. При работе с заготовками не прямоугольного профиля, используйте бруски, вставки и накладки для надёжного
закрепления и исключения деформации профиля заготовки в губках тисков (3 и 14) Рис.2.
ВНИМАНИЕ: Перед включением
вилки шнура питания (22) Рис.2 отрезной машины в розетку, всегда нужно
удостовериться, что кнопка включения (20) Рис.2 правильно действует и возвращается в позицию «Выклпри
её отпускании.
11.5. Перед нажатием на кнопку пуска (20) Рис.2 убедитесь, что свободному вращению отрезного диска (13) ничего
не мешает. Включение вращения отрезного диска (13) производится нажатием и последующим удержанием
кнопки
пуска (20) расположенной на ручке (7) Рис.2. Во время вращения отрезного диска (13) Рис.2 оператор не должен
находиться в плоскости его вращения.
ВНИМАНИЕ: Крепко удерживайте ручку (7) Рис.2 отрезной машины. Помните, что в момент включения и остановки
под воздействием изменения центробежной силы отрезного диска (13) Рис.2 отрезная машина может перемещаться.
11.6. Перемещение отрезного диска (13)
к заготовке и скорость подачи резания производится ручным усилием
оператора на ручку (7) , предварительно необходимо разблокировать подвижный защитный кожух (12),
выдвинув стопор (11) Рис.2
Избыточное давление (повышенная скорость подачи) на ручку (7) может привести к разрушению отрезного диска (13)
Рис.2 и повлечь травму.
11.7. После окончания резания, удерживая отрезную машину за ручку (7) в нижнем положении, отпустите
кнопку
пуска (20), дождитесь полной остановки отрезного диска (13), ручку (7) Рис.2 переведите в крайнее верхнее
положение.
9
12. ЗАМЕНА ОТРЕЗНОГО ДИСКА
ПРЕДУПРЕЖДЕНИЕ: Перед снятием или установкой отрезного диска, прежде всего, убедитесь в том, что
отрезная машина отключена, и вилка шнура питания (22) Рис.2 извлечена из питающей розетки.
12.1. Снятие отрезного диска
12.1.1. Открыть кожух шпинделя (27), предварительно ослабив винт (28) Рис.2
12.1.2. Удерживая левой рукой защитный кожух (12) в поднятом положении, кнопкой (9) заблокировать
вращение
отрезного диска (13) Рис.2.
12.1.3. Ключом (2) Рис.2 против часовой стрелки открутите болт (33) Рис.6. Снимите пружинную шайбу (34) и
плоскую шайбу (35), внешний фланец (36) и отрезной диск (13) Рис.6.
Рис.6 Рис.7
12.2. Установка отрезного диска (Рис.6)
Перед установкой отрезного диска (13) Рис.2 на машину внимательно осмотрите его. На нём не должно быть сколов и
трещин, поверхности отрезного диска должны быть равной, сухой и чистой.
12.2.1. Обеспечьте доступ к установке отрезного диска (13) см.п.12.1.1. Установите отрезной диск (13) в соответствии с
обратной последовательностью разборки см.п
.12.1.3. и Рис.7 так, чтобы ответная часть внешнего фланца (36)
совместилась с посадочной частью шпинделя.
12.2.2.До определённого усилия затянуть болт (34), заблокировав вращение шпинделя кнопкой (9) Рис.1. Чрезмерное
усилие при закручивании болта (34) может привести к разрушению отрезного диска (13), а не достаточное к его
проскальзыванию при нагрузке.
Помните, что отрезной диск (13) весьма хрупкий, крайне
внимательно обращайтесь с отрезным диском, избегая
его ударов и падений.
12.2.3. Закрыть кожух шпинделя (27), и зафиксировать его положение, затянув винт (28) Рис.2
13. ЗАМЕНА ЩЁТОК (Рис.2)
13.1. Ресурс щеток зависит от нагрузки на двигатель. Проверяйте состояние щеток через каждые 50 часов работы, как
для новой машины, так и после установки нового комплекта щеток. После
первой проверки, осматривайте их с
периодичностью около 10 часов до следующей замены.
Для осмотра и замены щеток необходимо на двух противоположных сторонах электродвигателя (5) выкрутить две
крышки щёткодержателя (6), извлечь щётки и при необходимости заменить.
Заменяйте угольные щетки D (Рис.1), когда они
изношены до 4,8 мм их длины. Щетки необходимо менять парами.
Для безопасной и надежной работы машины помните, что ремонт и регулировка машины должны проводиться
в условиях сертифицированных сервисных центров с использованием только оригинальных запасных частей
и расходных материалов
