10
14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Перед началом любых регулировочных и ремонтных и сервисных работ убедитесь, что отрезная
машина отключена из розетки.
14.1. Периодически удаляйте стружку из пылесборника (23) Рис.2, извлекая его, открутив винт (24) Рис.2 и со всех
резьбовых и подвижных узлов и механизмов машины.
14.2. По окончанию работы очистить отрезную машину. Машинным маслом смазать
ходовой винт (15) Рис.2. и

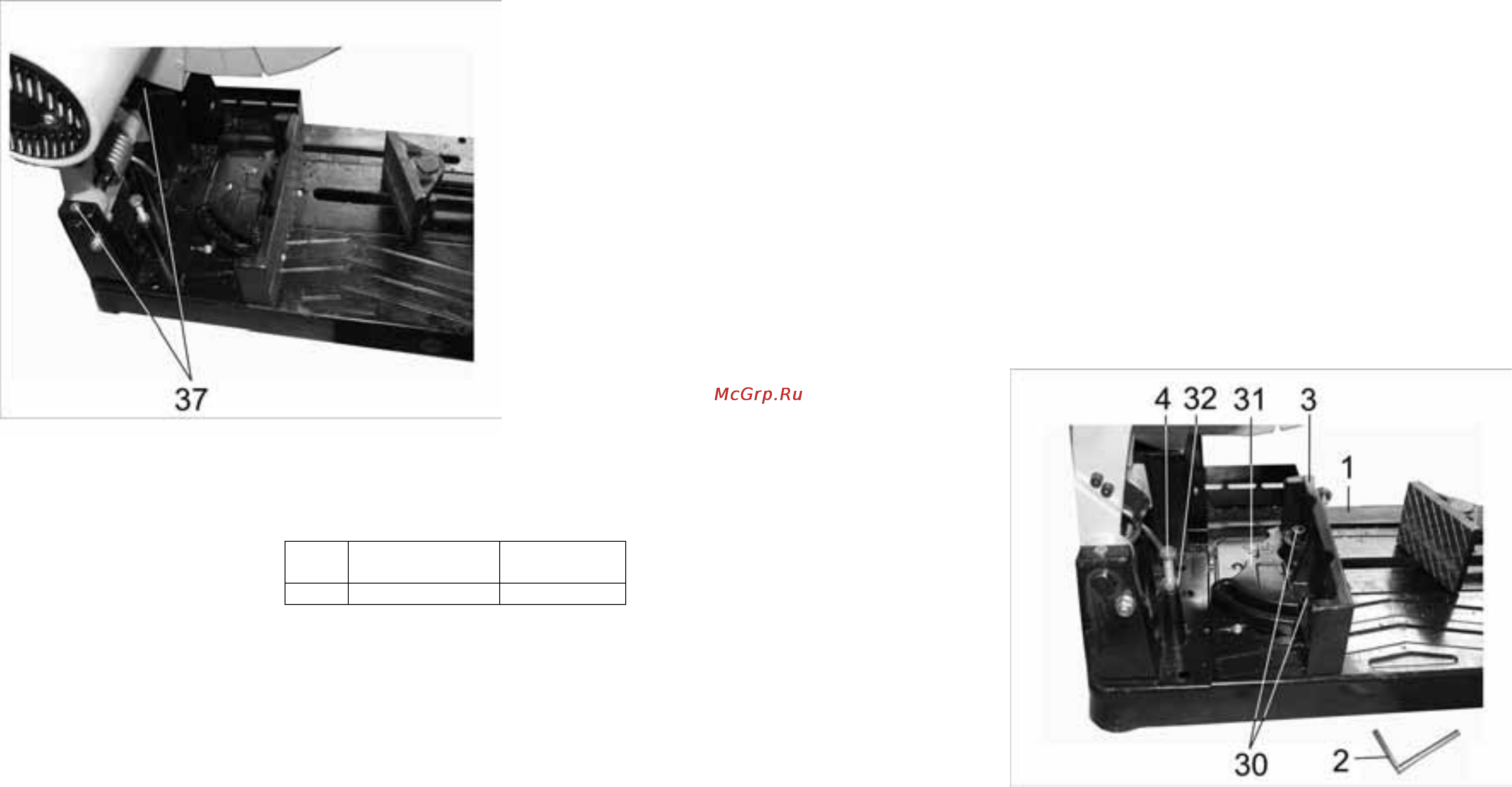

произвести шприцовку масленок (37) Рис.8.
Рис.8
15. РЕКОМЕНДУЕМЫЕ ОТРЕЗНЫЕ ДИСКИ
Отрезные диски предназначены для различных отрезных и прорезных работ по металлу
Код Внешний
диаметр (мм)
Внутренняя
посадка (мм)
25509 355 25,4
16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Отрезная дисковая машина модели «КОРВЕТ 434» соответствует требованиям ТУ-4833-012-44744687-2004,
ГОСТ Р МЭК 1029-1, ГОСТ 14254, ГОСТ Р 51318.14.2-99 обеспечивающим безопасность жизни, здоровья
потребителей и охрану окружающей среды, и признана годной к эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
7
8. ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ (Рис.2)
ПРЕДУПРЕЖДЕНИЕ: Прежде всего, убедитесь в том, что отрезная машина отключена от сети.
8.1. При транспортировке и перемещении отрезной машины ручка (7) опускается, и нижнее положение фиксируется
цепью (16). Перемещение отрезной машины производится, непосредственно за транспортную ручку (21).
9. СБОРКА
9.1. Сборка отрезной машины
9.1.1. Как показано на Рис.2 установить маховик (В
) Рис.1 и с помощью шестигранного винта, используя ключ (С) Рис.1,
закрепить его на ходовом винте (15) Рис.2.
9.2. Монтаж отрезной машины
9.2.1. Установить отрезную машину на ровной и устойчивой поверхности верстака рассчитанного на вес отрезной
машины с учётом обрабатываемой заготовки.
10. РЕГУЛИРОВКА
Отрезная машина точно отрегулирована на заводе - изготовителе, но при транспортировке
точность установок
регулировочных винтов может нарушиться.
ВНИМАНИЕ: Перед регулировкой узлов и механизмов отрезной машины, извлечь вилку шнура электропитания
(22) из питающей розетки Рис.2.
10.1. Регулировка угла резания (Рис.3)
10.1.1.Ослабить два установочных болта (30) с помощью ключа (2).
10.1.2. Совместить указатель (31), на поворотных губках (3), с выбранным показанием шкалы на рабочем столе (1).
10.1.3. Закрепить губки тисков (3),
закрутив ключом (2) до определённого усилия установочные болты (30).
10.1.4. Сделать пробное резание, произвести инструментальное измерение результата.
10.1.5. При необходимости повторить регулировку, для чего опустить ручку (7) Рис.2, установить, между плоскостью
губок тисков (3) и отрезным диском (13) используя угольник, угломер, шаблон или образец необходимый угол резания.
Рис.3
10.2. Регулировка установки тисков (Рис.2)
10.2.1. При использовании заготовок различной конфигурации и профиля предусмотрены крепёжные отверстия в
рабочем столе (1) для ступенчатой переустановки поворотных губок тисков (3).
10.3. Регулировка установки упора (Рис.2)
10.3.1. Для регулировки установки упора (26) необходимо: ослабить два винта (25), установить упор (26) в необходимое
положение и закрепить его с помощью винтов (25).
10.4. Установка
определённой глубины резания
При установке определённой (фиксированной) глубины резания установить и контргайкой (32) Рис.3 закрепить
регулировочный болт (4) Рис.3 в необходимом положении так, чтобы при полностью опущенной ручке (7) Рис.2
отрезной диск (13) Рис.2 не касался рабочего стола (1).
