6

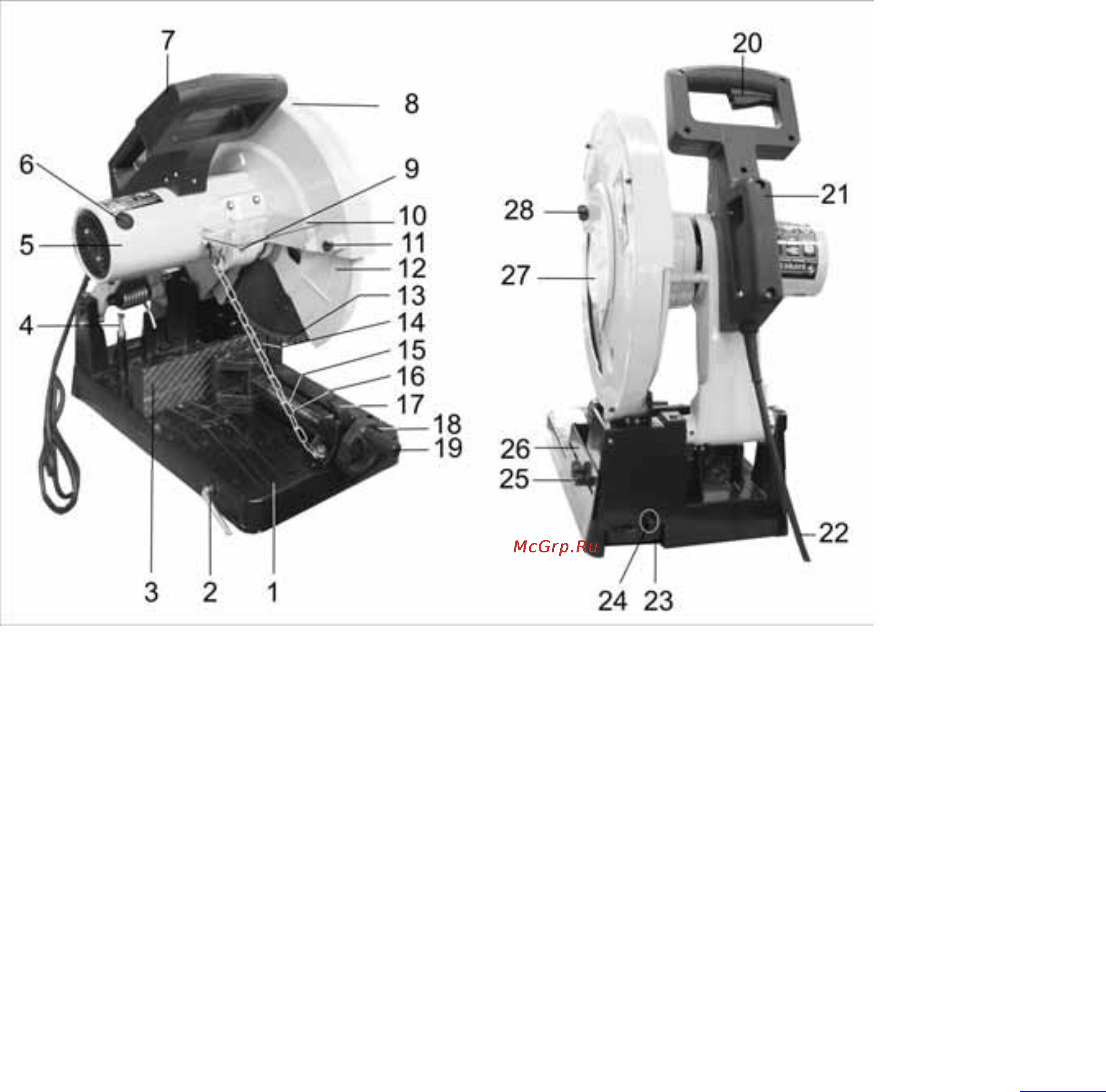

7. УСТРОЙСТВО
Рис.2
1
Рабочий стол (станина)
2
Ключ шестигранный
3
Губки тисков (поворотные)
4
Болт регулировочный
5
Электродвигатель
6
Крышка щеткодержателя
7
Ручка (рабочая)
8
Защитный кожух
9
Кнопка (блокировки шпинделя)
10
Экран защитный
11
Стопор (защитного кожуха)
12
Защитный кожух (подвижный)
13
Диск отрезной
14
Губки тисков (подвижные)
15
Винт ходовой
16
Цепь
17
Полугайка
18
Маховик
19
Ручка (
маховика)
20
Кнопка пуска
21
Ручка (транспортная)
22
Шнур питания
23
Пылесборник
24
Винт (крепления пылесборника)
25
Винт фиксации упора
26
Упор
27
Кожух шпинделя
28
Винт (крепления кожуха шпинделя)
11
17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную и безаварийную работу отрезной дисковой машины при условии
правильного монтажа и обслуживания ее в соответствии с требованиями по эксплуатации и хранению, изложенными в
настоящем руководстве по эксплуатации.
Гарантийный срок эксплуатации отрезной дисковой машины – 12 месяцев со дня продажи через розничную
торговую сеть. Срок службы – 5 лет
. При отсутствии даты продажи и штампа магазина на гарантийных и отрывных
талонах гарантийный срок исчисляется со дня даты изготовления.
В случае нарушения работоспособности отрезной дисковой машины в течение гарантийного срока эксплуатации
владелец имеет право на бесплатный ремонт вышедшей из строя отрезной дисковой машины, если не будет отмечено
следующее:
1. Анализ
представленных документов выявил отклонения от требуемых норм (гарантийный талон заполнен с
нарушениями; сведения об отрезной дисковой машины в документах не соответствуют действительным, на
документе присутствуют признаки вторичного заполнения, истек срок обязательств гарантийного обслуживания и
др.).
2. Отмечена попытка разборки отрезной машины без надлежащих оснований, оговоренных в руководстве по
эксплуатации на
неё; нарушены пломбы, на шлицах винтов, на корпусе присутствуют следы разборки (при
этом в гарантийном талоне нет отметки Сервисного Центра или его полномочных представителей о
проведенном обслуживании, ремонте).
3. Неисправность отрезной машины стала следствием воздействия высоких или низких температур; попавших
внутрь посторонних предметов, жидкостей, сильного загрязнения, воздействия на изделие обстоятельств
«
непреодолимой силы».
4. Отрезная машина эксплуатировалась: с изношенным, поврежденным режущим инструментом; без требуемого
ухода; с использованием расходных материалов ненадлежащего качества, с нарушением сроков
техобслуживания и регламентных работ.
5. При выявлении причин, вызвавших неисправность, Специалисты Службы определят, что при эксплуатации
были нарушены требования и рекомендации руководства по эксплуатации (Методика и иллюстрации
производителя
).
6. Если невнимательность или небрежность оператора, пропустившего первичные признаки дефекта (возможно
производственного), привела к необходимости сложного комплексного ремонта.
7. Для ремонта предъявлена отрезная машина с естественно изношенными деталями (сальники, уплотнительные
кольца, прокладки…), поскольку эксплуатировалась с интенсивностью, на которую не рассчитана.
• Гарантия не распространяется: на быстроизнашивающиеся детали и узлы, сменные
и съемные
принадлежности, если на них присутствуют следы эксплуатации: (отрезные диски, ремни приводные и т.д.)
• Предметом гарантии не является неполная комплектация отрезной машины, которая могла быть выявлена при
продаже; претензии третьих лиц не принимаются,
• Отрезная машина в ремонт сдается чистой, в комплекте с принадлежностями.
ПРИМЕЧАНИЕ:
1. При
промышленном использовании отрезной машины (эксплуатируется бригадой, обеспечивает непрерывный
производственный процесс) – срок гарантии сокращается на 50%
2. Техническое обслуживание отрезной машины, проведение регламентных работ, регулировок, испытаний не
относятся к гарантийным обязательствам и оплачиваются согласно действующим ставкам Сервисного Центра.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы отрезной машины, например: падение оборотов, изменение
шума, появления постороннего запаха, дыма, вибрации, стука, и т.п. - прекратите работу и обратитесь в
Сервисный Центр.
Мы гарантируем работу машины в соответствии с требованиями нормативных документов, перечисленных выше.
Повреждения, вызванные нормальным износом, перегрузкой машины или неправильной эксплуатацией и хранением, не
являются предметом гарантии.
Изготовитель:
ИНСТРИМПЕКС, Китай, г. Шанхай, район Пудонг, ул. Лаошан Учун, д.551
Импортер:
ООО «Энкор - Инструмент - Воронеж»: 394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
