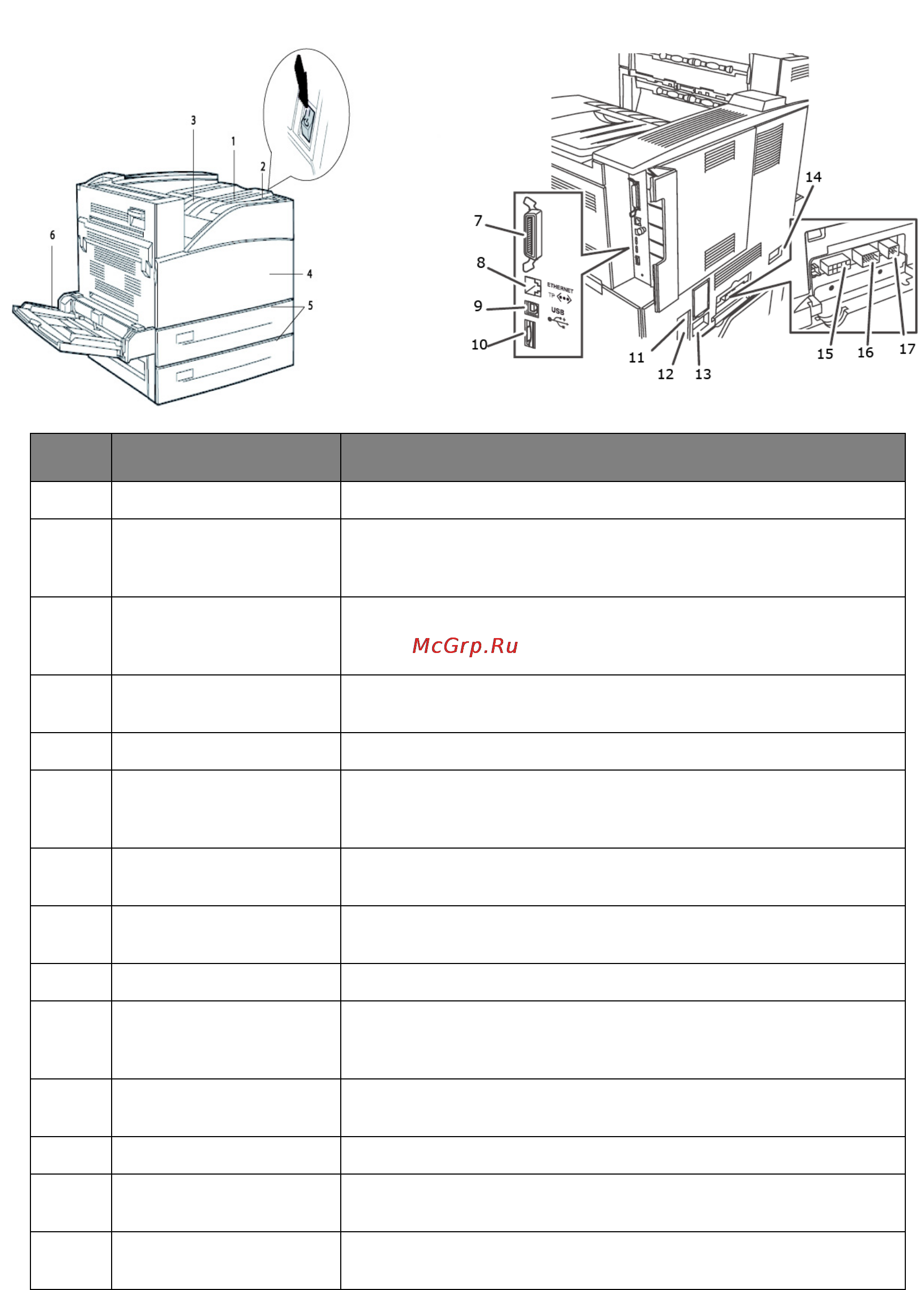

Основные компоненты и их функции
Стандартная конфигурация
НАИМЕНОВАНИЕ ОПИСАНИЕ
1 Панель управления Состоит из основных кнопок, индикаторов и дисплея.
2 Выключатель Включает и выключает принтер. Чтобы включить принтер,
переключите выключатель в положение <|>, и в положение
<0>, чтобы выключить принтер.
3 Стандартный выходной
лоток верхнего
приемника
Предназначен для вывода отпечатанных страниц отпечатанной
стороной вниз.
4 Передняя крышка За ней расположены барабан и картридж с тонером, а также
другие внутренние детали принтера.
5 Лотки 1 и 2 Податчики на 500 листов.
6 Лоток 5 –
универсальный
податчик
Для ручной и автоматической подачи.
7 Разъем параллельного
интерфейса, IEEE 1284
Для подключения кабеля параллельного интерфейса.
8 Подключение к сети
Ethernet 10/100 BaseT
Для подключения кабеля интерфейса Ethernet.
9 Разъем USB 2.0 Для подключения кабеля интерфейса USB.
10 Разъем
последовательного
интерфейса RS232
Для подключения кабеля последовательного интерфейса.
11 Сброс прерывателя при
замыкании на землю
Для восстановления питания в случае его отключения.
12 Разъем кабеля питания Для подключения кабеля питания.
13 Подключение кабеля
питания финишера
Для подключения кабеля питания дополнительного финишера.
14 Разъем лотка подачи 6
на 2000 листов
Для подключения дополнительного податчика большой
емкости.
