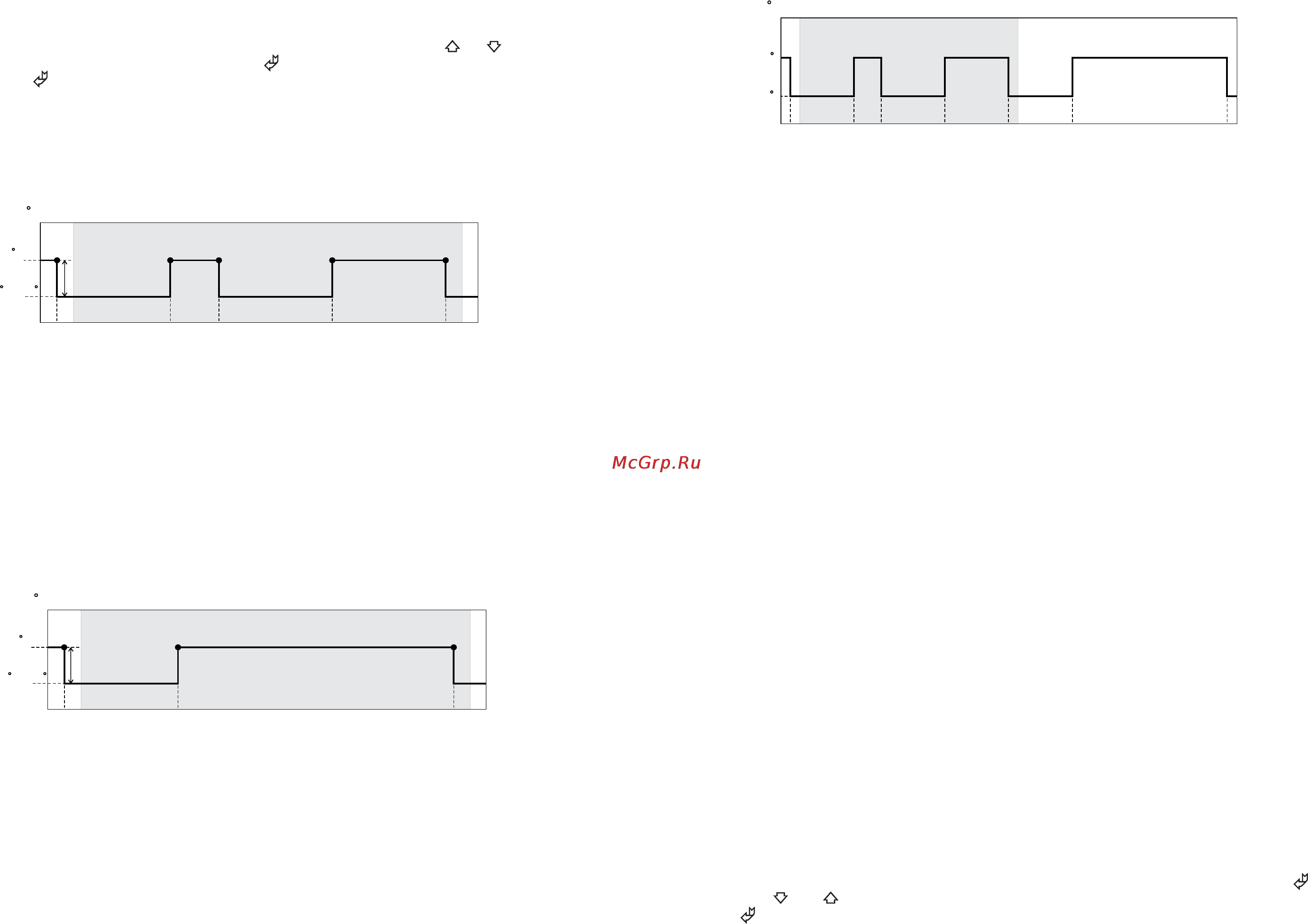

Режим 3 недельный цикл Режим 0 термостат отключен Для того чтобы включить или отключить термостат необходимо с помощью кнопок больше и меньше обозначенных символами Ли9 выбрать пункт меню режим нажать кнопку ввод выбрать число 0 1 2 3 и нажать кнопку ввод лР еще раз При включенном внутреннем термостате индикатор ТЕРМОСТАТ 9 горит постоянно Если выбран режим 0 индикатор гаснет Режим 1 рабочий день режим состоит из двух запрограммированных интервалов которые повторяются каждые сутки В каждом интервале температура воздуха в помещении понижается на три градуса и миникотельная работает в экономичном режиме На заводе изготовителе запрограммированы интервалы которые показаны на графике температуры воздуха в помещении при работе термостата в режиме 1 см Рис 4 Т воздуха Рис 4 График температуры воздуха в помещении для Режима 1 В случае необходимости можно изменить каждый из интервалов в пользовательском меню см Приложение 2 Первый интервал задается в пунктах П 8 П 9 Второй интервал задается в пунктах П 10 П 11 Температура на которую уменьшится температура воздуха в помещении в экономичном режиме задается в П 12 Режим 2 выходной день режим состоит из одного запрограммированного интервала который повторяется каждые сутки В этом интервале температура воздуха в помещении понижается на три градуса и ми ни котельная работает в экономичном режиме На заводе изготовителе запрограммирован интервал который показан на графике температуры воздуха в помещении при работе В случае необходимости можно изменить интервал в пользовательском меню см Приложение 2 Интервал задается в пунктах П 13 П 14 Температура на которую уменьшится температура воздуха в помещении в экономичном режиме задается в П 15 Режим 3 недельный цикл В этом режиме первый и второй режимы совмещены Режим 1 работает в рабочие дни с понедельника по пятницу включительно день недели 1 5 Режим 2 работает в субботу и воскресенье день недели 6 7 Пример графика температуры воздуха в помещении при работе термостата в режиме 3 и уставке температуры воздуха в помещении 20 С показан на рисунке 6 стр 10 Время часы Рис 6 График температуры воздуха в помещении для Режима 3 7 18 При подключении внешнего программируемого термостата к колодкам Т1 Т2 нагрев в миникотельной включается если контакты реле термостата замкнуты При размыкании контактов начинает периодически мигать индикатор ТЕРМОСТАТ 8 и нагрев всех ступеней отключается одновременно Внешний термостат можно использовать как программируемый по времени таймер который включает и отключает нагрев в определенное программой время При этом датчик температуры воздуха помещения подключается к мин и котельной и работает в обычном режиме Если внешний термостат используется как таймере регулировкой графика температуры в помещении по определенной программе то датчик температуры воздуха в помещении колодки А В необходимо отключить При подключении внешнего термостата внутренний необходимо отключить для обеспечения корректной работы ми ни котельной 7 19 Для правильной работы внутреннего термостата в соответствии с указанными режимами необходимо установить внутренние часы в соответствии с вашим часовым поясом Если время отличается от установленного на заводе время московское 4часа то необходимо его переустановить в пользовательском меню см Приложение 2 пункты П 5 П 6 П 7 7 20 Режим погодозависимого регулирования который предусмотрен в миникотельной используется для регулирования температуры теплоносителя в отопительном контуре в зависимости температуры на улице в том случае если нет возможности регулировать температуру по датчику температуры в помещении Датчик температуры воздуха в помещении при этом не подключается При подключении датчика температуры воздуха в помещении он работает как ограничитель максимальной температуры в помещении При работе в этом режиме температура теплоносителя в отопительном контуре регулируется по графику Рис 7 На графике имеется несколько линий наклон которых учитывает теплопотери здания В случае если здание утеплено недостаточно для компенсации тепло потерь потребуется несколько большая температура теплоносителя в отопительном контуре и соответственно наклон линии будет крутым Если теплоизоляция дома хорошая то наклон линии более пологий 7 21 Для включения погодозависимого регулирования необходимо выбрать по представленным графикам коэффициент наклона линии регулирования и записать его в память миникотельной в пользовательском меню см Приложение 2 пункт П 17 Данный график построен с учетом условия что нагрев не включается когда температура воздуха на улице достигает 20 С и соответственно температура воздуха в помещении тоже равна температуре на улице Эта температура записана в память миникотельной на предприятии изготовителе Для изменения этой температуры необходимо в меню перейти в режим отображения температуры датчика наружного воздуха нажать кнопку ввод и кнопками О и Л установить требуемую температуру После этого нажать кнопку ввод Для отключения погодозависимого регулирования необходимо установить коэффициент К 0 в пункте П 17 пользовательского меню см Приложение 2 стр 11
