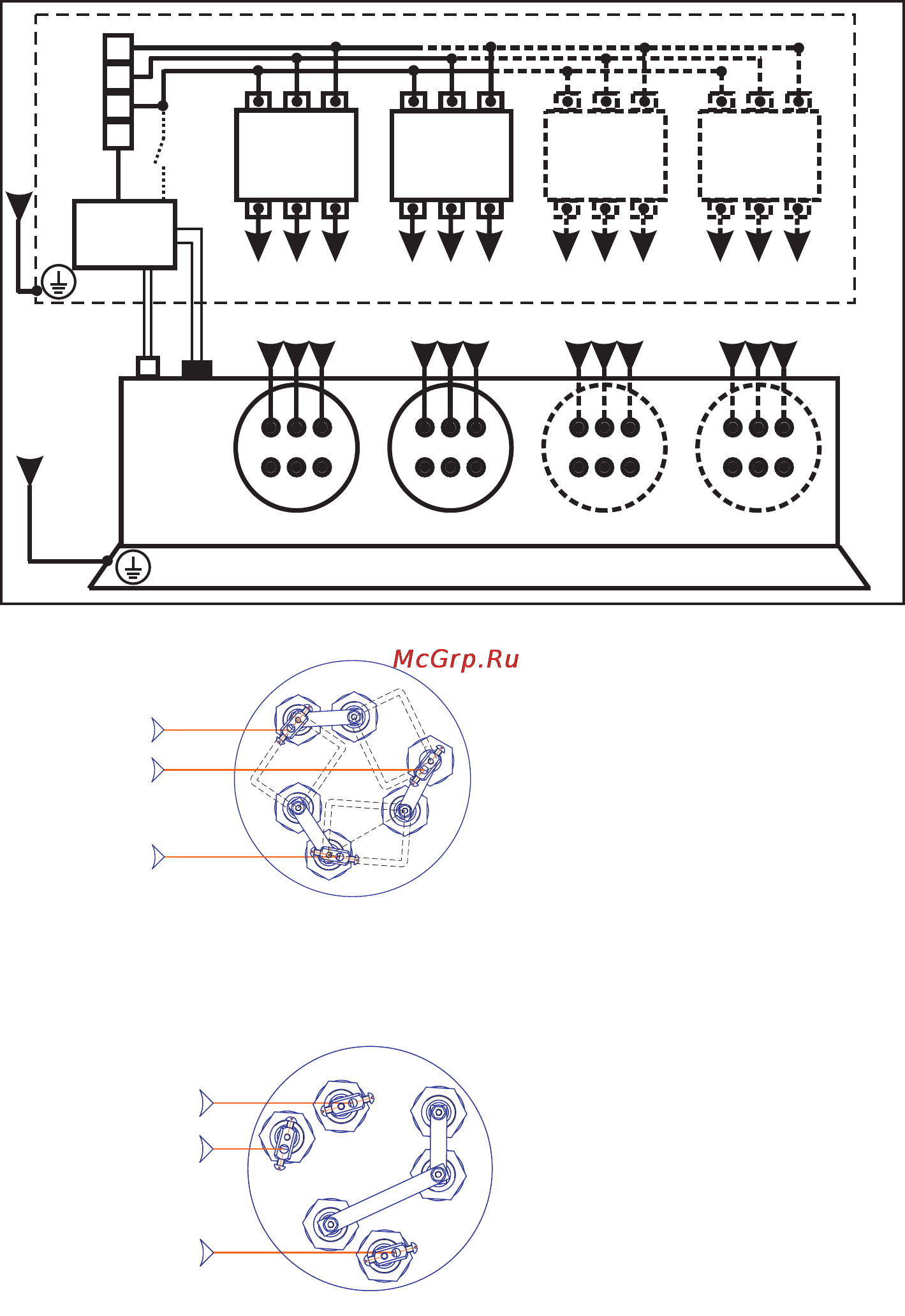

Эван ЭПО -72 [11/11] Рисунок 4 электрическая схема подключения

Содержание

• Мве 1
• Руководство по эксплуатации 1
• Сэван 1
• Рисунок 1 5
• Рисунок 2 6
• Рисунок 3 примерная схема системы отопления 9
• Подключение секций мощностью 12 18 квт 11
• Подключение секций мощностью 24 30 квт 11
• Рисунок 4 электрическая схема подключения 11

Похожие устройства

• HP Pavilion h8-1302er Инструкция по эксплуатации
• Icom IC-M422 Инструкция по эксплуатации
• Эван ЭПО -84 Инструкция по эксплуатации
• HP Pavilion h9-1200er Инструкция по эксплуатации
• Icom IC-M424 Инструкция по эксплуатации
• Эван ЭПО -96 Инструкция по эксплуатации
• HP Pavilion h9-1201er Инструкция по эксплуатации
• Icom IC-M504 Инструкция по эксплуатации
• Эван ЭПО -108 Инструкция по эксплуатации
• Kraftway i53450/6/GTX550Ti Инструкция по эксплуатации
• Icom IC-M504A Инструкция по эксплуатации
• Эван C7.5 Инструкция по эксплуатации
• Iiyama ProLite PLT2250MTS-B1 Инструкция по эксплуатации
• Icom IC-M604 Инструкция по эксплуатации
• Эван C9 Инструкция по эксплуатации
• Samsung S23B350H Инструкция по эксплуатации
• Icom IC-M604A Инструкция по эксплуатации
• Эван C12 Инструкция по эксплуатации
• Icom IC-M802 Инструкция по эксплуатации
• Iiyama ProLite PLT2451MTS-B1 Инструкция по эксплуатации

ПУЛЬТ УПРАВЛЕНИЯ в a PE1 N i AÁ L 135 Сеть ПУСКАТЕЛЬ I секции 246 m I nil М 3 135 1 35 ПУСКАТЕЛЬ II секции 24 6 ПУСКАТЕЛЬ III секции I I1 35 ПУСКАТЕЛЬ IV секции I 246I 246I ABC ABC ABC ABC на ТЭНы I секции наТЭНы II секции наТЭНы III секции на ТЭНы IV секции Подключение секций мощностью 24 30 кВт напряжение на пульт поступает Загоревшийся сигнал НАГРЕВ ТЭН свидетельствует о том что напряжение поступает и на ТЭНы I секции ступени котла Если температура теплоносителя в котле выше 30 градусов то напряжение на ТЭНы поступать не будет и световой сигнал НАГРЕВ ТЭН не загорится 7 2 4 Выбор желаемого температурного режима теплоносителя осуществляется плавным вращением ручки терморегулятора ТЕМПЕРАТУРА 7 2 5 Для ступенчатого повышения мощности прибора до номинальной величины указанной в таблице 1 служат один ЭПО 36 42 48 54 60 или два ЭПО 72 84 дополнительных выключателя II СТУПЕНЬ III СТУПЕНЬ Номинальная мощность каждой ступени указана в разделе 11 7 2 6 При подключении к пульту управления ЭПО 36 60 к клеммной колодке РАЗЪЕМ XI воздушного датчика температуры схема управления автоматически переключится на совместную работу с этим датчиком При выборе датчика следует помнить что при замыкании контакта датчика отопительный прибор отключается Установите регулятор воздушного датчика на отметку необходимой для поддержания в помещении температуры Ручку регулятора температуры теплоносителя на пульте управления прибора ЭПО выведите на отметку максимальной температуры Далее включение и отключение прибора для поддержания заданной температуры будет происходить автоматически 7 2 7 Допускается небольшой шум при работе пульта управления 7 3 Порядок работы приборов ЭПО 96 108 120 Подключение секций мощностью 12 18 кВт Рисунок 4 Электрическая схема подключения 10 7 3 1 Прибор управляется с пульта управления 7 3 2 Перед включением прибора поставьте ручку терморегулятора ТЕМПЕРАТУРА вращением против часовой стрелки в крайнее левое положение 7 3 3 Переключите выключатель СЕТЬ в положение ВКЛ Загорев шийся световой сигнал СЕТЬ свидетельствует о том что напряжение на пульт поступает Переключите любой выключатель СТУПЕНЬ в положение ВКЛ Загоревшийся сигнал НАГРЕВ ТЭН свидетельствует о том что напряжение поступает и на ТЭНы одной из секций ступеней котла Если температура теплоносителя в котле выше 30 градусов то напряжение на ТЭНы поступать не будет и световой сигнал НАГРЕВ ТЭН не загорится 7 3 4 Выбор желаемого температурного режима теплоносителя осуществляется плавным вращением ручки терморегулятора ТЕМПЕРАТУРА 7 3 5 Для ступенчатого повышения мощности прибора до номинальной величины указанной в таблице 1 служат четыре выключателя СТУПЕНЬ Номинальная мощность каждой ступени указана в разделе 11 7 3 6 Допускается небольшой шум при работе пульта управления 11
