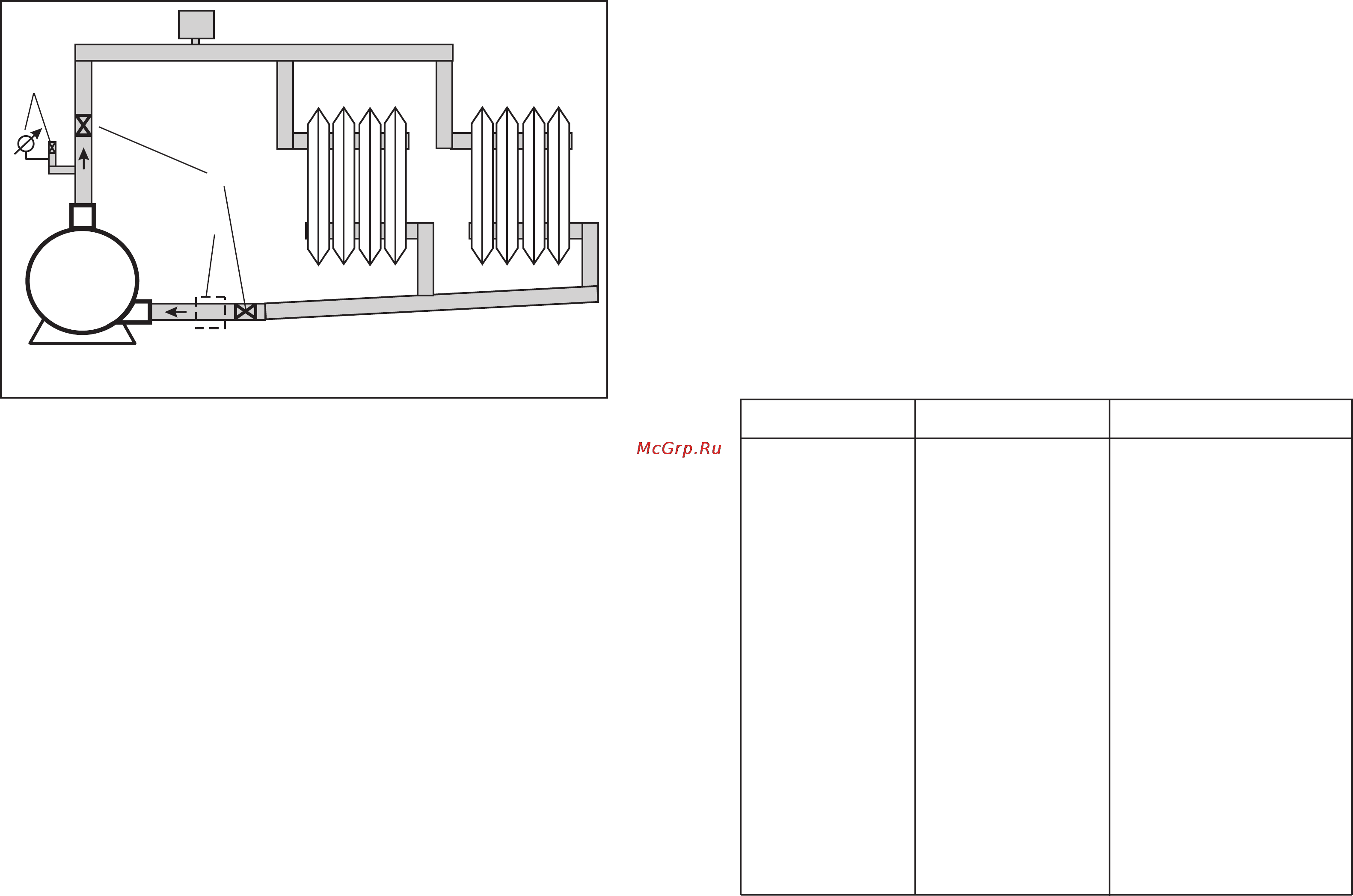

8 5 Наиболее оптимальным вариантом для потребителя является заключение договора на техническое обслуживание в течение всего срока службы прибора с одной из организаций предложенных продавцом 8 6 Все сведения о техническом обслуживании прибора оформ ляются Актом о проведенных работах и соответствующей записью в разделе Отметка о проведенных работах 9 Правила хранения и транспортирования 9 1 Хранить прибор необходимо в закрытых или других помещени ях с естественной вентиляцией где колебания температуры и влажность воздуха существенно меньше чем на открытом воздухе в районах с умеренным и холодным климатом при температуре не выше 40 С и не ниже минус 50 С относительной влажности не более 80 при 25 С 9 2 Прибор можно транспортировать любым видом закрытого транспорта с обязательным соблюдением мер предосторожности при пе ревозке хрупких грузов 10 Возможные неисправности и методы их устранения Рисунок 3 Примерная схема системы отопления В системе отопления необходимо использовать циркуляционный насос установленный в соответствии с рисунком 3 Система отопления должна обязательно иметь расширительную ем кость сообщающуюся с атмосферой При использовании расширительной емкости мембранного типа экспанзомата на выходе из прибора перед шаровым вентилем должена устанавливаться группа безопасности включающая всебя предохранительный клапан рассчитанный на давление не более 0 4 МПа манометр и автоматический воздухо отводчик Установку экспанзомата производить в соответствии с инструкцией по эксплуатации экспанзомата Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие необходимо к этому отверстию выполнить слив в канализационную систему защищающий от этих факторов 6 1 6 На входе и выходе из котла в соответствии с рисунком 3 ус танавливаются шаровые вентили применяемые при демонтаже ремонте и техническом обслуживании прибора Установка запорной арматуры на трубопроводе соединяющем рас ширительную емкость с системой отопления запрещается 6 1 7 Давление опрессовки системы отопления с котлом после мон тажа не более 0 6 МПа 6 1 8 Котёл должен быть смонтирован в горизонтальном положении выходной патрубок вверху Пульт управления монтируется вертикально на высоте 1 4 1 7 м от пола на стенах и конструкциях в хорошо освещенных помещениях 8 Возможная неисправность Вероятная причина Метод устранения правильность Прибор не включа Неправильное подклю Проверить ется чение прибора к элек подключения прибора в соот ветствии с рисунком 4 Об трической сети ратить особое внимание на правильность подключения защитного проводника РЕ и нулевого рабочего проводника И Нарушение целостнос Проверить целостность под ти подводящей элект водящей электропроводки ропроводки Отсутствие электри ческого контакта в местах соединения подводящей электропороводки к зажимам прибора Проверить качество контак тных соединений подводящей электропроводки к зажимам прибора При необходимости зачистить места контакта При работе прибора Напряжение в элетрисильно гудит дре ческой сети ниже ука безжит магнитная занного в таблице 1 система пускателя Обратится в энергоснабжаю щую организацию к электри ческим сетям которой про изведено подключение 13
