Daikin FVXM35FV1B9 [11/20] Монтаж комнатного блока 1

■Русский 9

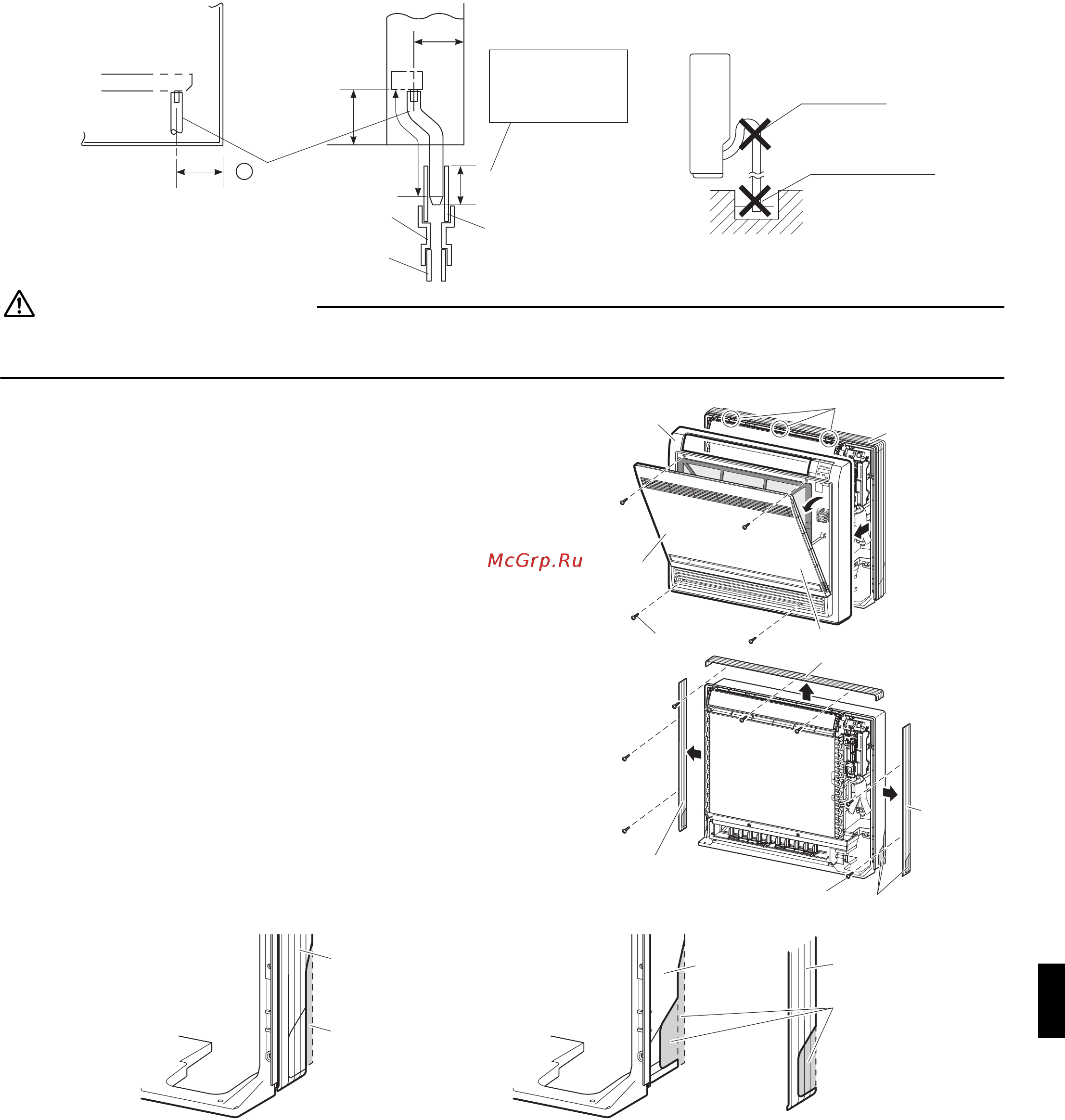

Монтаж Комнатного Блока (1)

3. Дренажный трубопровод

1)

В качестве дренажной трубы используйте имеющуюся в продаже трубу из жесткого поливинилхлорида (обычно это труба

VP 20, наружный диаметр 26мм, внутренний диаметр 20мм).

2) Дренажный шланг (наружный диаметр на соединительном конце18мм, длина 220мм) поставляется вместе

с комнатным блоком. Подготовьте позицию для присоединения дренажного шланга, показанную на рисунке ниже.

3)

Дренажную трубу следует располагать с таким

наклоном вниз

, чтобы вода текла равномерно, без застоев.

(Не должно быть ловушек.)

Для склеивания используйте поливинилхлоридную добавку, улучшающую сцепление. Несоблюдение данного правила

может привести к утечке воды.

4. Монтаж комнатного блока

4-1. Подготовка

• Откройте лицевую панель, открутите 4 винта и снимите

переднюю решетку, потянув ее вперед.

• Выполните процедуру, приведенную ниже, при снятии

частей с прорезями.

■ Для молдингов

3)

Снимите левый и правый кожухи (2 выступа с каждой стороны).

4) Снимите части с прорезями в нижней раме и кожухи

с помощью кусачек.

5) Установка осуществляется путем выполнения

следующих этапов обратном порядке (3>2>1).
