10 ■Русский

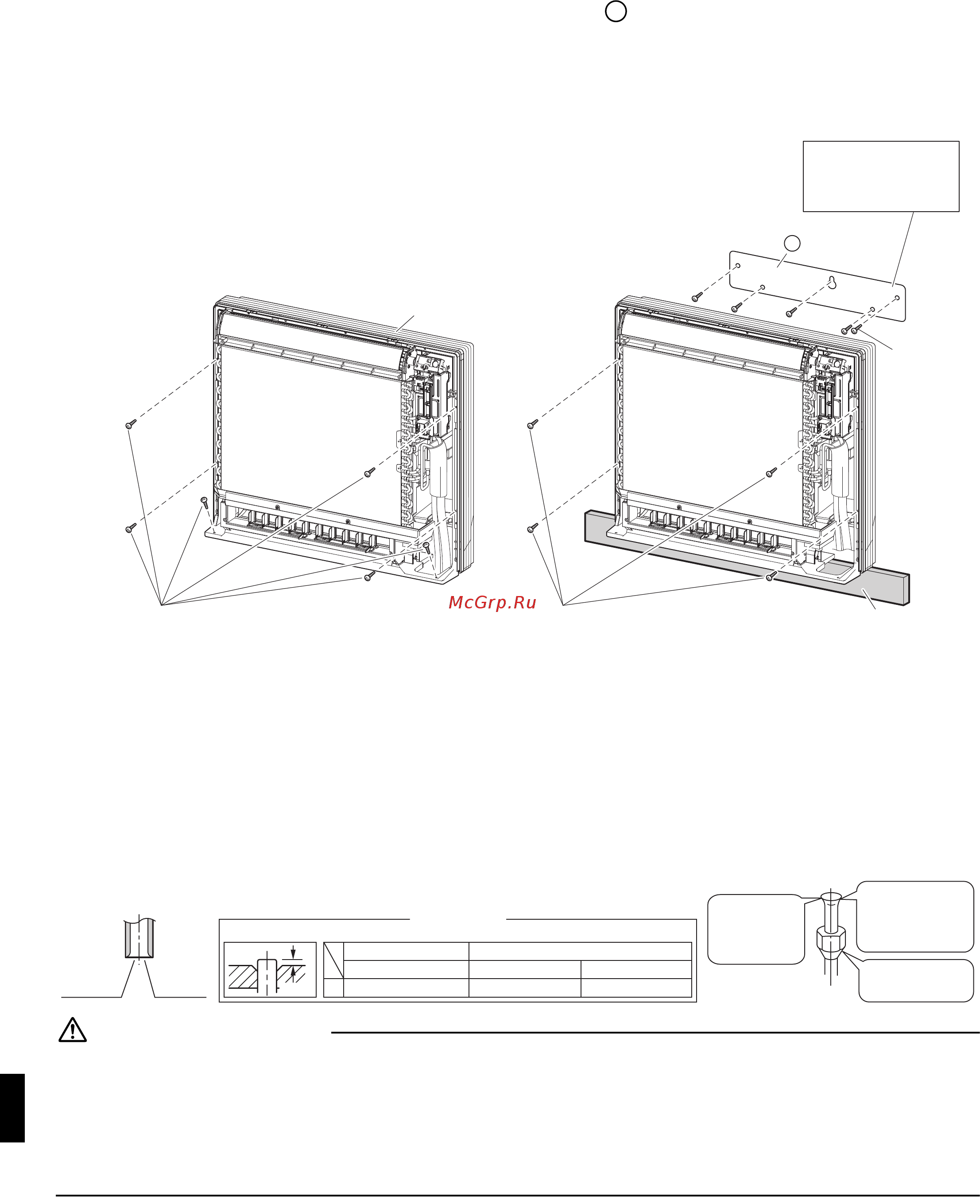

Монтаж Комнатного Блока (1)
4-2. Монтаж
• Закрепите 6 винтами для напольной установки. (Не забудьте закрепить к задней стенке.)
• При настенной установке, закрепите установочную пластину 5 винтами и внутренний блок 4 винтами.
Не устанавливайте блок на расстоянии более 6 см над полом.
• Монтажную пластину следует установить на стену, которая способна выдержать вес внутреннего агрегата.
1) Временно закрепите монтажную пластину на стене. Убедитесь в том, что панель расположена горизонтально
и отметьте точки для сверления отверстий на стене.
2) Закрепите монтажную пластину на стене винтами.
3) Закончив присоединение трубопровода для хладагента и дренажного трубопровода, заделайте зазоры
сквозного отверстия шпатлевкой.
Зазор может привести к конденсации влаги на трубопроводе для хладагента и на дренажном
трубопроводе или к проникновению в трубы насекомых.
4) По окончании всех соединений установите на прежнее место лицевую панель и переднюю решетку.
5. Развальцовка конца трубы
1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз, так чтобы стружка не попала в трубу.
3) Наденьте на трубу гайку раструба.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
ПРЕДУПРЕЖДЕНИЕ
1) Не применяйте на развальцованной детали минеральное масло.
2)
Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы агрегатов.
3)
Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе с агрегатом.
4) Для обеспечения гарантии срока службы данного блока R32 на него не допускается установка осушителя.
5) Осушающий материал может расплавить и повредить систему.
6) Защитите или закройте трубопровод хладагента, чтобы предотвратить механические повреждения.
7) Неполная развальцовка может привести к утечке газообразного хладагента.
A
Корпус
6 винтов (M4 × 25) (Приобретаются на месте)
Напольный монтаж Настенный монтаж
4 винта (M4 × 25) (Приобретаются на месте)
5 винтов
(M4 × 25)
(Приобретается
на месте)
Монтажная
платина
A
Накладка
Монтажную пластину
следует установить на
стену, которая способна
выдержать вес
внутреннего агрегата.
На внутренней
вальцовочной
поверхности не
должно быть
царапин.
Конец трубы должен
быть развальцован
равномерно, и иметь
абсолютно круглую
форму.
Убедитесь, что
установлена
накидная гайка.
Установите точно в положение, показанное ниже.
A
Развальцовка
Матрица
A 0-0,5 мм
Зажимного типа
Вальцовочный инструмент
для R32
1,0–1,5 мм
Муфтового типа (типа Ridgid)
1,5-2,0 мм
Барашкового типа (типа Imperial)
Обычный вальцовочный инструмент
(Отрежьте
точно под
прямым
углом.)
Удалите
заусенцы
3PRU477070-1F.book Page 10 Thursday, March 28, 2019 9:28 AM
