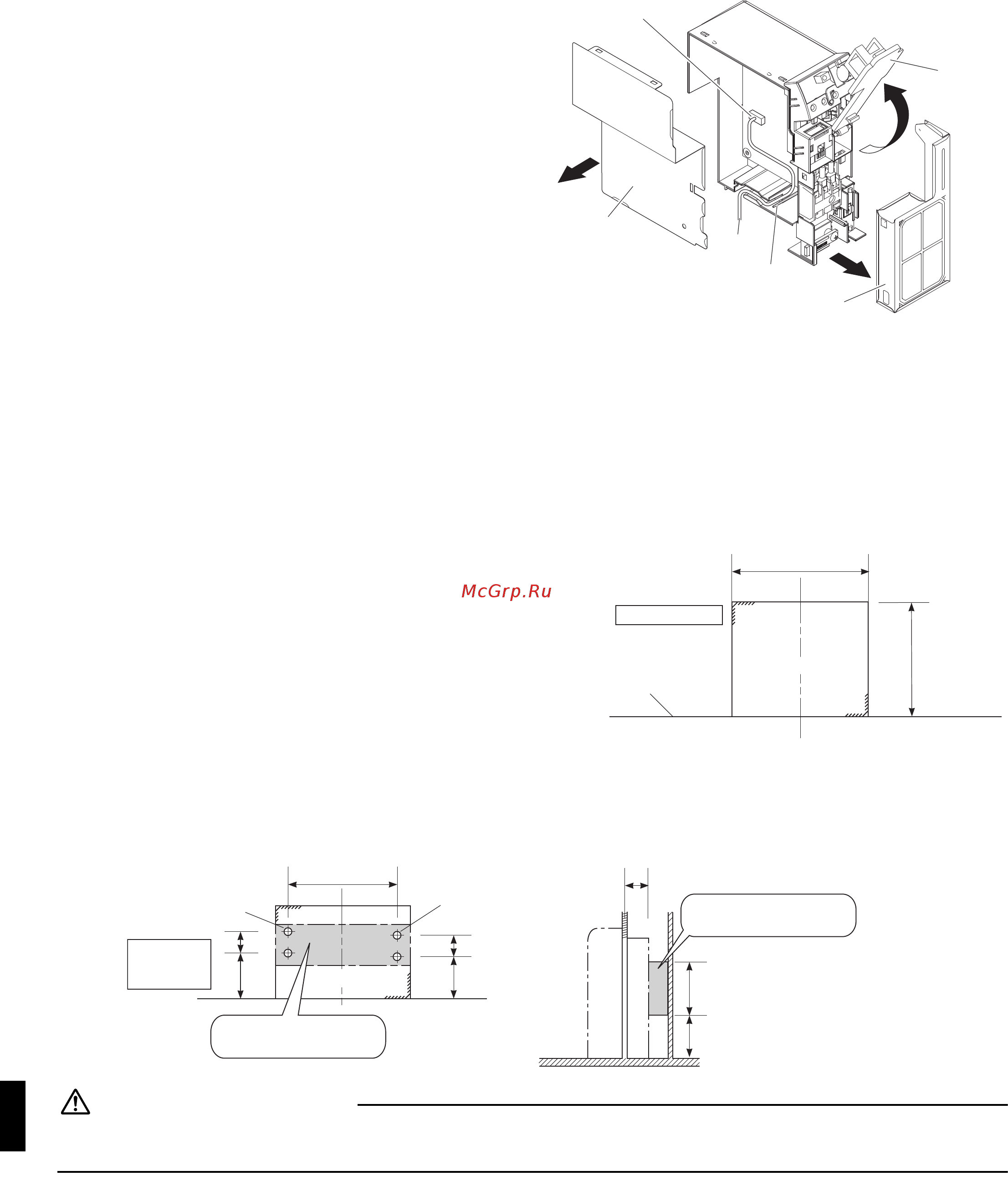

Монтаж Комнатного Блока (2)

11.При подключении к системе HA

1) Снимите блок электрических компонентов.

(См. раздел 3. Способ задания различных

адресов на страница 7.)

2) Отрежьте штифты кусачками.

3)

Проложите проводку в соответствии с рисунком

и подключите соединительный шнур к разъему S21.

крышку и пластину крепления датчика.

Установка по полумаскируемому профилю

Здесь рассматриваются лишь позиции, являющиеся специфическими для данного метода монтажа. Дополнительные

инструкции см. в п. Установка по наружному профилю.

1. Отверстие в стене

• Высверлите в стене отверстие диаметром, указанным на

рисунке справа.

2.

Установка дополнительной платы для присоединения основного блока

• Заднюю часть блока можно прикрепить винтами на позициях, указанных на рисунке снизу. При установке

дополнительной платы учитывайте глубину внутренней стенки.
