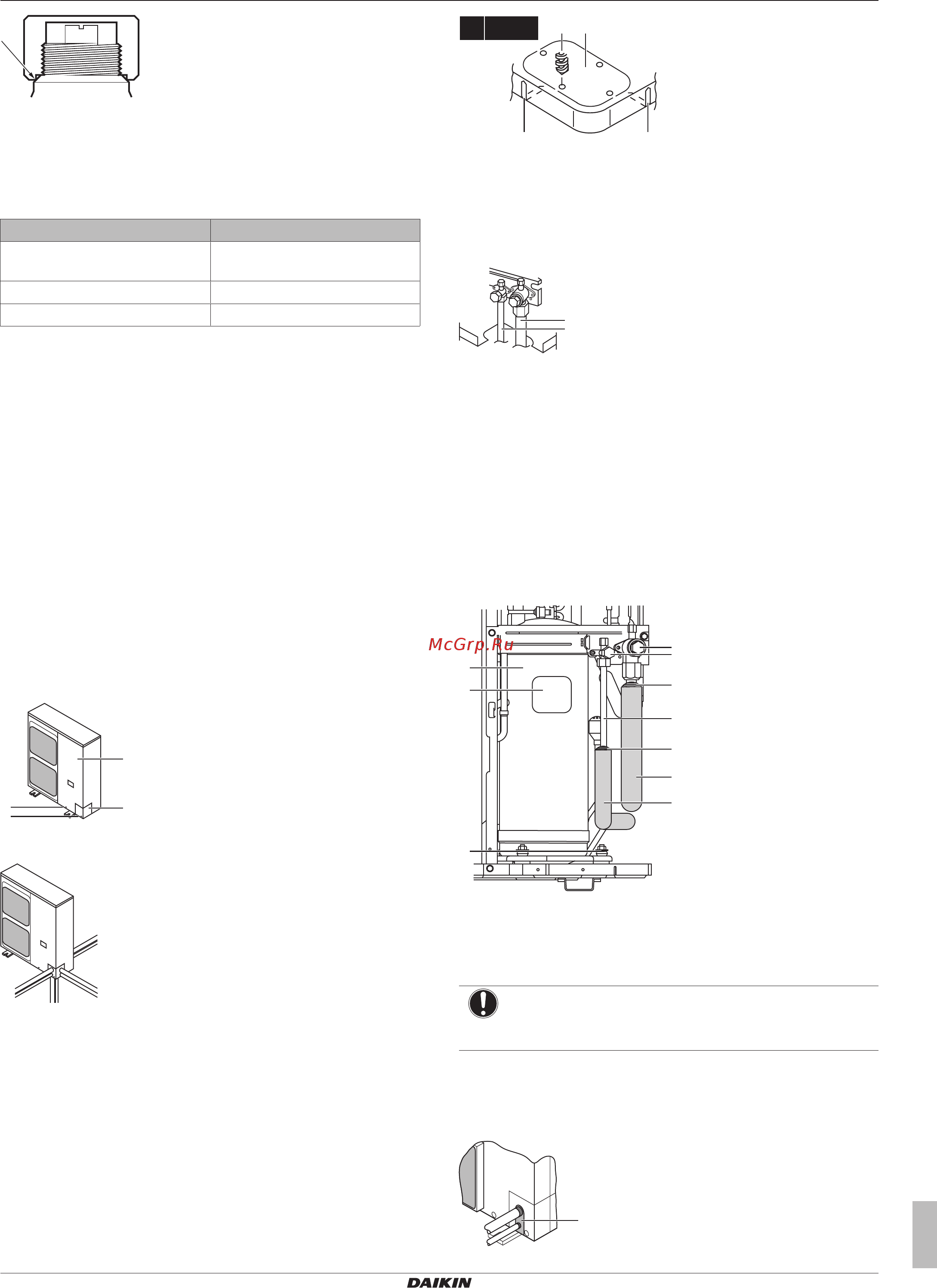

![Daikin EHVH11S26CB9W [37/156] Подсоединение трубопровода хладагента к наружному блоку](/views2/1746951/page37/bg25.png)
7 Монтаж
Руководство по применению для установщика
37
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – низкотемпературный раздельный
4P384975-1 – 2015.04
▪ После операций с запорным вентилем обязательно плотно
затяните крышку штока.
▪ Крутящий момент затяжки указан в приведенной таблице.
▪ После затяжки крышки штока проверьте, чтобы не было
утечки хладагента.
Позиция Момент затяжки (Н∙м)
Крышка штока, сторона
жидкости
13.5~16.5
Крышка штока, сторона газа 22.5~27.5
Крышка сервисного порта 11.5~13.9
Обращение с крышкой сервисного порта
Необходимо учитывать следующие правила:
▪ Обязательно используйте зарядный шланг с депрессором
золотника клапана, поскольку сервисный порт является
клапаном Шредера.
▪ После операций с сервисным портом обязательно плотно
затяните крышку. Крутящий момент затяжки указан в таблице
в главе "Обращение с крышкой штока"на стр.36.
▪ После затягивания крышки сервисного порта произведите
проверку утечки хладагента.
7.5.8 Подсоединение трубопровода
хладагента к наружному блоку
1 Сделайте следующее:
▪ Снимите сервисную крышку (а) с винтом (b).
▪ Снимите крышку входного отверстия трубопровода (c) с
винтом (d).
c
a
b
d
2 Наметьте схему прокладки трубопровода (a, b, c или d).
a
b
c
d
3 Если выбрана схема прокладки трубопровода,
направленная вниз:
▪ Просверлите (a, 4×) и высвободите выбивное отверстие
(b).
▪ Срежьте кромки (c) ножовкой.
cc
ba
4× Ø6 mm
4 Сделайте следующее:
▪ Подсоедините стопорный клапан к трубопроводу
жидкого хладагента (a).
▪ Подсоедините стопорный клапан к трубопроводу
газообразного хладагента (b).
a
b
5 Сделайте следующее:
▪ Заизолируйте трубопроводы жидкого (a) и газообразного
(b) хладагентов.
▪ Проследите за тем, чтобы трубы и их изоляция НЕ
соприкасались с компрессором (c), крышкой клеммной
коробки (d) и болтами (e) компрессора. В случае
выявления возможности соприкосновения изоляции
трубопровода жидкого хладагента с крышкой клеммной
колодки компрессора измените высоту изоляции
(f=изоляция на безопасном расстоянии от крышки
клеммной колодки (d) компрессора).
▪ Плотно заделайте концы изоляции (герметиком и т.п.)
(g).
d
c
e
b
a
g
g
h
h
f
6 Если наружный блок установлен выше внутреннего,
закройте запорные клапаны (h, см. выше) герметичным
материалом во избежание просачивания конденсата с
запорных клапанов во внутренний блок.
ПРИМЕЧАНИЕ
Любые открытые трубы подвержены образованию
конденсата.
7 Установите на место сервисную крышку и крышку входного
отверстия трубопровода.
8 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему снега и насекомых.
a
