MSI MPG Z490 GAMING PLUS [162/196] Pci_e1 5 слоты расширения pcie
![MSI MPG Z490 GAMING PLUS [162/196] Pci_e1 5 слоты расширения pcie](/views2/1747130/page162/bga2.png)
16
Компоненты материнской платы
PCI_E1~5: Слоты расширения PCIe
⚠
Внимание!
∙
При установке массивной видеокарты, необходимо использовать такой
инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса
графической карты и во избежание деформации слота.
∙
Для установки одной карты расширения PCIe x16 с оптимальной
производительностью рекомендуется использовать слот PCI_E1.
∙
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.

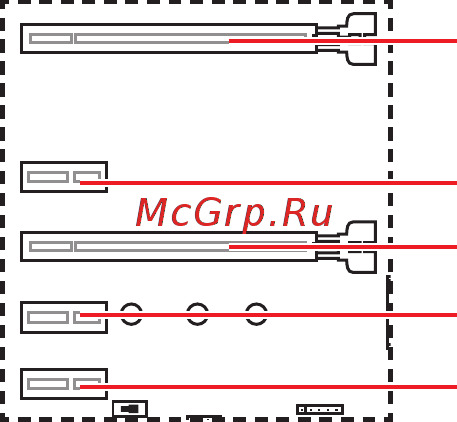

PCI_E1: PCIe 3.0 x16 (CPU)
PCI_E3: PCIe 3.0 x4 (PCH)
PCI_E2: PCIe 3.0 x1 (PCH)
PCI_E5: PCIe 3.0 x1 (PCH)
PCI_E4: PCIe 3.0 x1 (PCH)
