2 Информация о документации
Руководство по применению для установщика
7
ERGA04~08DAV3(A) + EHBH/X04+08DA
Daikin Altherma 3 R W
4P496758-1B – 2019.10
ПРЕДУПРЕЖДЕНИЕ
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь в том, что электропроводка по месту
установки системы соответствует действующим
законодательным нормам.
▪ Прокладка электропроводки ОБЯЗАТЕЛЬНО
должна осуществляться в соответствии с
прилагаемыми к аппарату схемами.
▪ НИ В КОЕМ СЛУЧАЕ НЕ сдавливайте собранные в
пучок кабели, следите за тем, чтобы они не
соприкасались с трубами и острыми краями.
Проследите за тем, чтобы на разъемы клемм не
оказывалось внешние давление.
▪ Обязательно выполните заземление. НЕ
ДОПУСКАЕТСЯ заземление блока на
трубопроводы инженерных сетей, разрядники и
телефонные линии. Ненадежное заземление может
привести к поражению электрическим током.
▪ Для питания системы необходима отдельная цепь
электропитания. НЕ ДОПУСКАЕТСЯ подключение к
электрической цепи, которая уже подает питание на
другое оборудование.
▪ Проследите за установкой предохранителей или
размыкателей цепи.
▪ Необходимо установить предохранитель утечки на
землю. Невыполнение этого требования может
привести к поражению электрическим током или к
возгоранию.
▪ Устанавливая средство защиты от утечки на землю,
убедитесь в том, что оно совместимо с инвертором
(устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных
срабатываний средства защиты.
ПРЕДОСТЕРЕЖЕНИЕ
При подсоединении электропроводки питания сначала
необходимо устанавливать соединение с землей, а
затем выполнять токоведущие соединения. При
отсоединении электропроводки питания сначала
необходимо разрывать токоведущие соединения, а
затем – соединение с землей. Длина проводов между
креплением электропроводки питания и самой
клеммной колодкой должна быть такой, чтобы
токоведущие провода натягивались прежде чем
окажется натянут провод заземления в случае
натяжения электропроводки питания при ослаблении
ее крепления.
ПРИМЕЧАНИЕ
Меры предосторожности при прокладке
электропроводки питания:

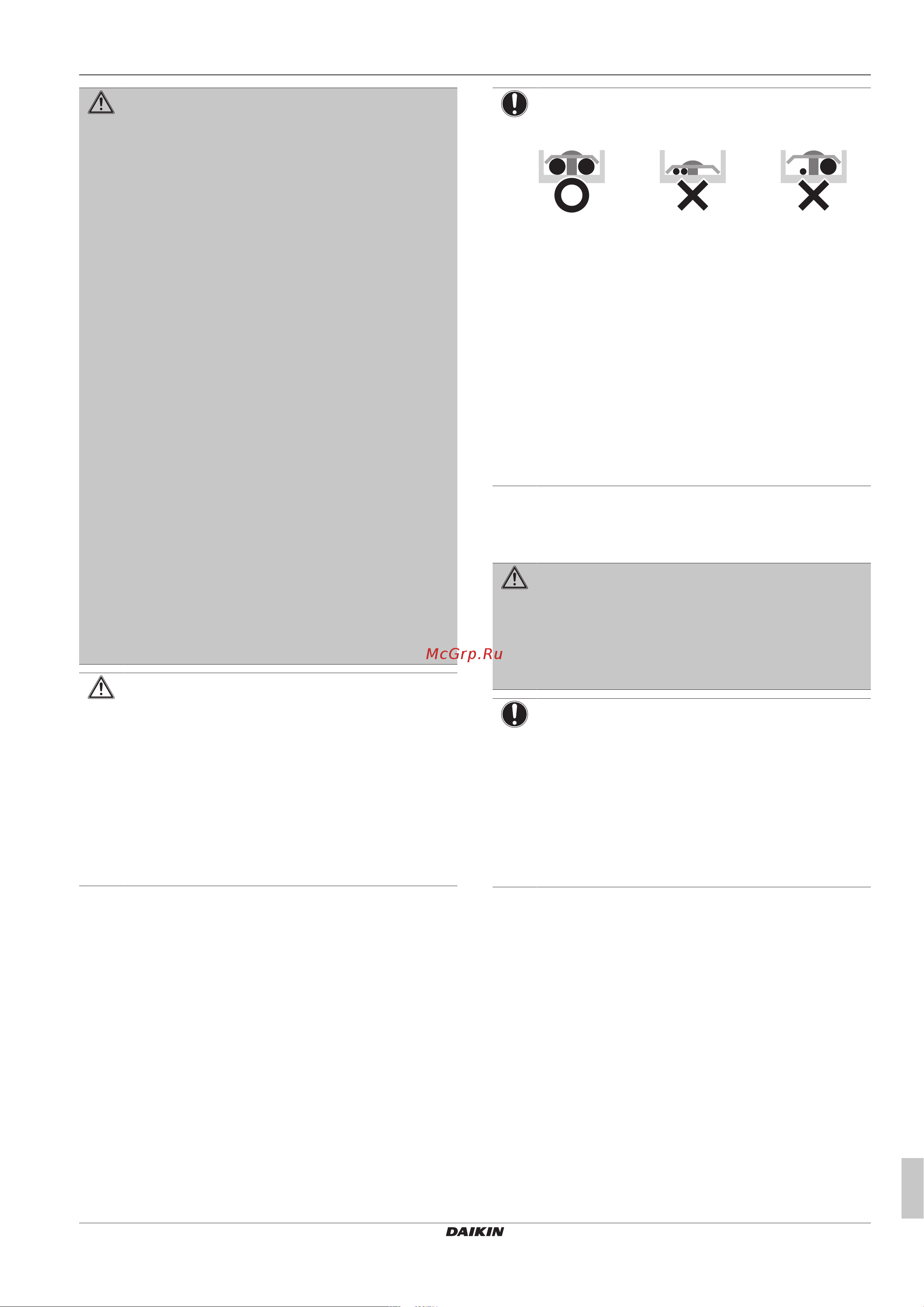

▪ НЕ подключайте к клеммной колодке
электропитания провода разной толщины (люфт в
контактах электропроводки питания может привести
к перегреву).
▪ Подключать провода одинаковой толщины следует,
как показано на рисунке выше.
▪ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте
соответствующую отвертку. Отвертка с маленькой
головкой повредит головку и сделает адекватную
затяжку невозможной.
▪ Излишнее затягивание винтов клемм может
привести к их поломке.
Во избежание помех силовые кабели следует прокладывать не
ближе 1м от телевизоров или радиоприемников. В зависимости
от длин радиоволн расстояние в 1 м может оказаться
недостаточным.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ
проверьте надежность крепления каждой
электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки
закрыты.
ПРИМЕЧАНИЕ
Применимо только в случае трехфазного питания и
пуска компрессора посредством ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ.
Если существует вероятность обратной фазы после
мгновенного отключения питания и подачи и
отключения напряжения в ходе работы системы,
подключите в определенном месте цепь защиты
обратной фазы. Работа устройства в обратной фазе
может послужить причиной поломки компрессора и
других компонентов.
2 Информация о
документации
2.1 Информация о настоящем
документе
Целевая аудитория
Уполномоченные установщики
Комплект документации
Настоящий документ является частью комплекта документации.
В полный комплект входит следующее:
