4 Монтаж
Руководство по монтажу
15
EHVH/X04+08S18+23DA + EHVH/X04+08S18+23DJ
Daikin Altherma 3 R F
4P584428-1 – 2019.06

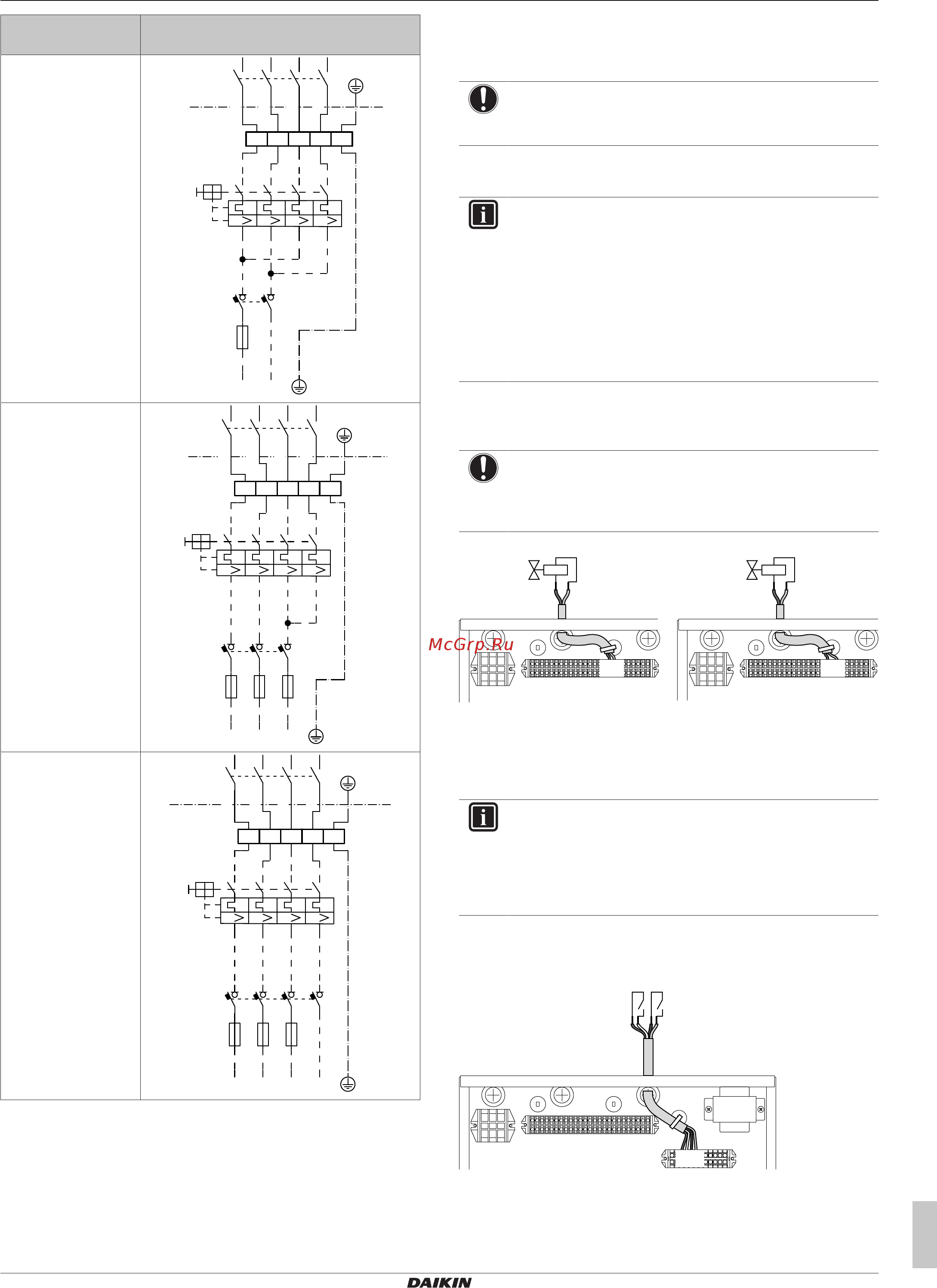

Модель
(электропитание)
Подключение электропитания к
резервному нагревателю
*6V (6V: 1N~230В)
1N~, 50 Hz
230 V AC
SWB
4
3
6
5
2
1
K5M
14
13
Q1DI
1
2
3
4
5
6
7
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
*6V (6T1: 3~230В)
SWB
3~, 50 Hz
230 V AC
4
3
6
5
2
1
K5M
14
13
1
2
3
4
5
6
7
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
*9W (3N~400В)
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1
2
3
4
5
6
7
8
F1B
II I I
X6M
2
1
K5M
4
3
6
5
14
13
BRN
GRY
BLK
BLU
F1B Предохранитель защиты от перегрузки (приобретается
на месте). Рекомендуемый предохранитель для
моделей *3V: 2-полюсный; 20А; кривая 400В; класс
отключения C. Рекомендуемый предохранитель для
моделей *6V и *9W: 4-полюсный; 20А; кривая 400В;
класс отключения C.
K1M Контактор (в нижней распределительной коробке)
K5M Защитный контактор (в нижней распределительной
коробке)
Q1DI Устройство защитного отключения (приобретается на
месте)
SWB Распределительная коробка
X6M Клеммная колодка (приобретается на месте)
ПРИМЕЧАНИЕ
НЕ отсоединяете и не удаляйте кабель питания
резервного нагревателя.
4.5.5 Подсоединение запорного клапана
ИНФОРМАЦИЯ
Пример использования запорного клапана. При
наличии одной зоны температуры воды на выходе и
использовании теплого пола в сочетании с
конвекторами теплового насоса во избежание
образования на полу конденсата при работе в режиме
охлаждения установите перед контуром теплого пола
запорный клапан. Дополнительная информация
приведена в руководстве по применению для
установщика.
1 Подсоедините кабель управления клапана к
соответствующим контактам, как показано на приведенном
рисунке.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подключается по-
разному.
X1M
X2M
X1M
X2M
NO NC
M2S M2S
21 28
21 29
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.6 Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, проверьте полярность.
Положительный вывод СЛЕДУЕТ подсоединять к
контактам X5M/6 и X5M/4; отрицательный — к
контактам X5M/5 и X5M/3.
1 Подсоедините кабель электрических счетчиков к
соответствующим контактам, как показано на приведенном
рисунке.
X1M
X2M
X5M
S3S S2S
3
4
56
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
