5 Конфигурирование
Руководство по монтажу
17
EHVH/X04+08S18+23DA + EHVH/X04+08S18+23DJ
Daikin Altherma 3 R F
4P584428-1 – 2019.06
X1M
X2M
A8P
X5M
1 2 3 4 5
X801M
S6S
S7S
S8S
S9S
a
a Необходима установка EKRP1AHTA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.12 Подключение предохранительного
термостата (с размыкающим
контактом)

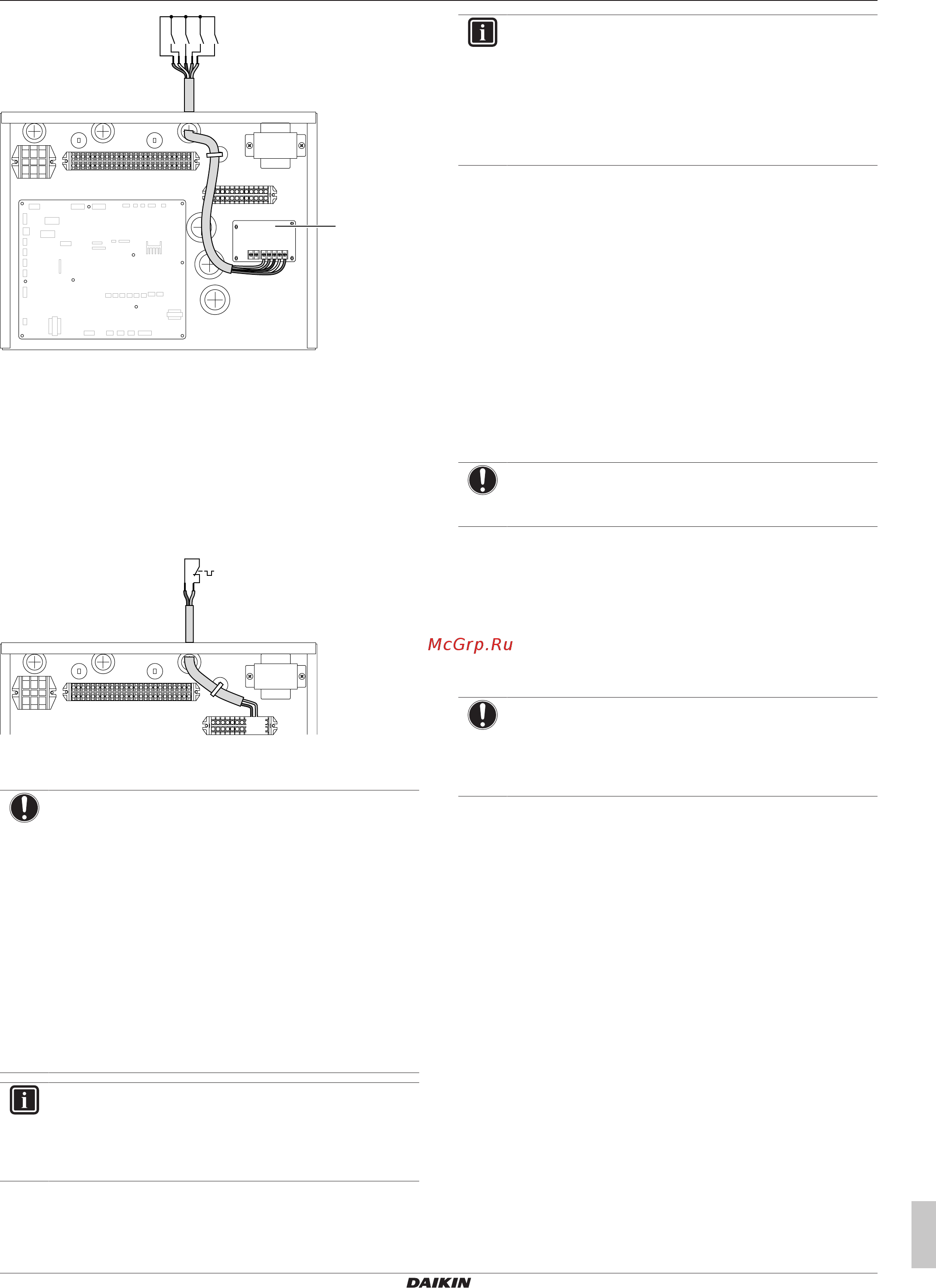

1 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам,
согласно иллюстрации ниже.
X1M
X2M
X5M
9 10
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ПРИМЕЧАНИЕ
Убедитесь в том, что предохранительный термостат
выбран и установлен согласно действующему
законодательству.
В любом случае, чтобы предотвратить ненужные
срабатывания предохранительного термостата,
необходимо убедиться в следующем:
▪ предохранительный термостат имеет ручной сброс;
▪ предохранительный термостат рассчитан на
максимальную скорость изменения температуры
2°C/мин.
▪ расстояние между предохранительным
термостатом и 3‑ходовым клапаном составляет не
менее 2м.
ИНФОРМАЦИЯ
После установки предохранительного термостата
ВСЕГДА выполняйте его настройку. Без настройки
внутренний агрегат игнорирует контакт
предохранительного термостата.
ИНФОРМАЦИЯ
Контакт подачи электропитания с предпочтительным
энергосбережением подсоединяется к тем же клеммам
(X5M/9+10), что и предохранительный термостат. Это
возможно только для системы, имеющей подачу
электропитания с предпочтительным
энергосбережением или предохранительный
термостат.
4.6 Завершение монтажа
внутреннего агрегата
4.6.1 Чтобы закрыть внутренний агрегат
1 Закройте крышку распределительной коробки.
2 Установите распределительную коробку на место.
3 Установите обратно верхнюю панель.
4 Установите на место боковые панели.
5 Установите на место переднюю панель.
6 Подсоедините кабели к панели интерфейса пользователя.
7 Установите панель интерфейса пользователя.
ПРИМЕЧАНИЕ
При закрытии крышки внутреннего агрегата убедитесь,
что момент затяжки НЕ превышает 4,1Н•м.
5 Конфигурирование
5.1 Обзор: Конфигурирование
В этой главе приводится порядок действий и необходимые
сведения, касающиеся настройки системы после монтажа.
ПРИМЕЧАНИЕ
В данной главе приводится ТОЛЬКО базовое
объяснение конфигурации. Более подробное
объяснение и справочная информация приведены в
руководстве по применению для установщика.
Почему
Если НЕ сконфигурировать систему правильно, она НЕ будет
работать так, как нужно. Конфигурация влияет на следующее:
▪ Расчеты программного обеспечения
▪ Что можно увидеть и сделать с помощью интерфейса
пользователя
Как
Конфигурация системы может производится через интерфейс
пользователя.
▪ В первый раз — мастер настройки конфигурации. При
ВКЛЮЧЕНИИ интерфейса пользователя в первый раз (через
внутренний агрегат) запускается функция мастера настройки
конфигурации, которая помогает настроить конфигурацию
системы.
▪ Перезапустите мастер настройки конфигурации. Если
конфигурация системы уже настроена, вы можете
перезапустить мастер настройки конфигурации. Чтобы
перезапустить мастер настройки конфигурации, используйте
путь Настройки установщика > Мастер конфигурирования.
Доступ к настройкам Настройки установщика описан в
разделе «5.1.1Для доступа к наиболее часто используемым
командам»на стр.18.
