5 Конфигурирование
Руководство по монтажу
20
EHVH/X04+08S18+23DA + EHVH/X04+08S18+23DJ
Daikin Altherma 3 R F
4P584428-1 – 2019.06

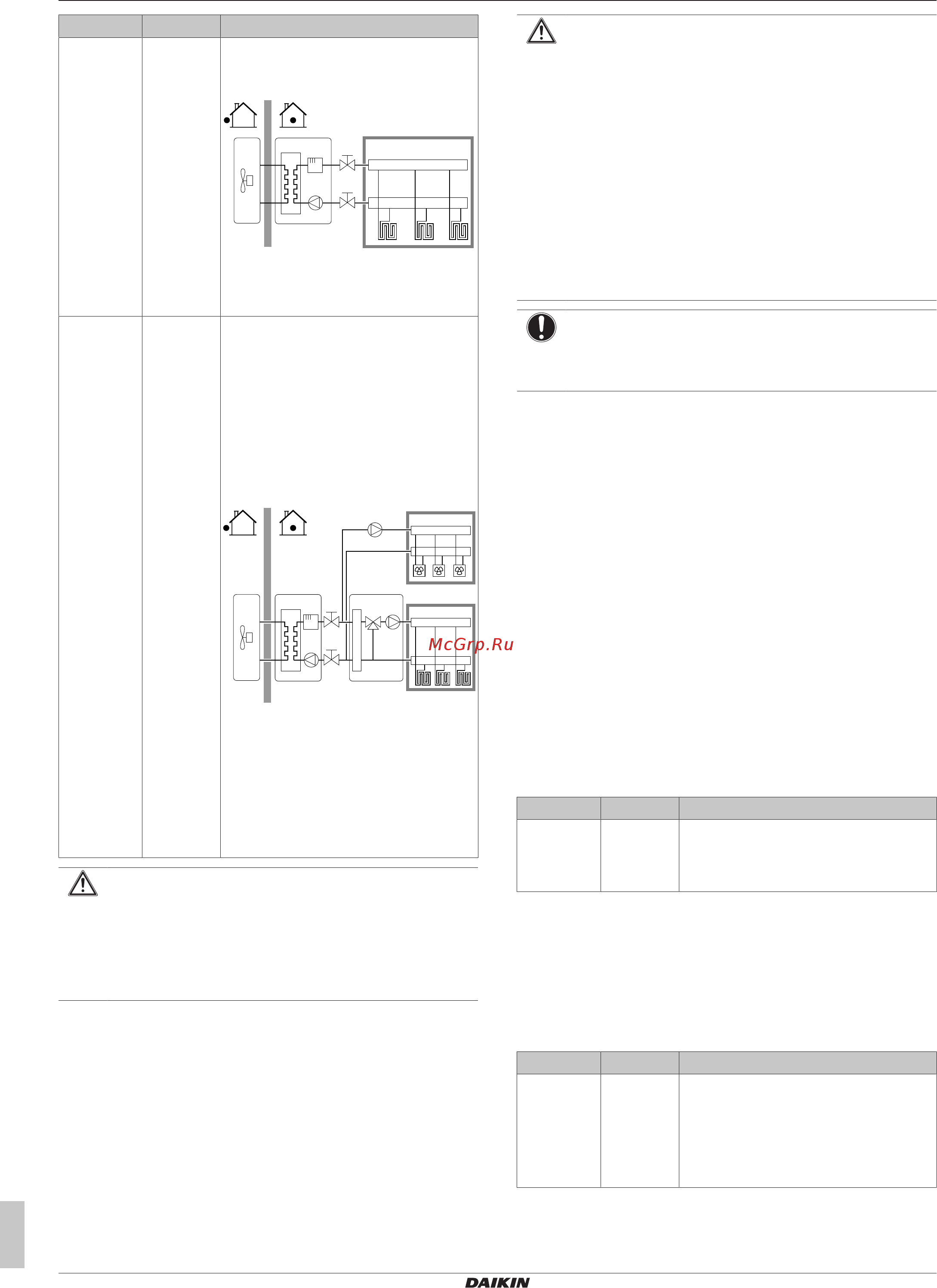

# Код Описание
[4.4] [7‑02] ▪ 0: Одна зона
Только одна зона температуры
воды на выходе:
a
▪ a: Основная зона температуры
воды на выходе
[4.4] [7‑02] ▪ 1: Две зоны
Две зоны температуры воды на
выходе. Основная зона
температуры воды на выходе
состоит из нагревательных
приборов с более высокой
нагрузкой и станции смешивания,
установленной для получения
требуемой температуры воды на
выходе. При нагреве:
a
b
c
▪ a: Дополнительная зона
температуры воды на выходе:
самая высокая температура
▪ b: Основная зона температуры
воды на выходе: самая низкая
температура
▪ c: Станция смешивания
ПРЕДОСТЕРЕЖЕНИЕ
Если имеются две зоны, важно, чтобы зона с самой
низкой температурой воды была сконфигурирована как
основная зона, а зона с самой высокой температурой
воды была сконфигурирована как дополнительная
зона. Неправильное конфигурирование системы может
привести к повреждению нагревательных приборов.
ПРЕДОСТЕРЕЖЕНИЕ
Если имеются две зоны и типы нагревательных
приборов сконфигурированы неправильно, вода
высокой температуры может быть направлена к
низкотемпературному нагревательному прибору
(нагрев полов). Во избежание этого:
▪ Установите аквастатный/термостатический клапан,
чтобы избежать слишком высоких температур в
направлении низкотемпературного нагревательного
прибора.
▪ Обязательно задайте типы нагревательных
приборов для основной зоны [2.7] и для
дополнительной зоны [3.7] правильно в
соответствии с подключенным нагревательным
прибором.
ПРИМЕЧАНИЕ
В систему может встраиваться перепускной клапан
избыточного давления. Учитывайте, что этот клапан
может быть не показан на рисунках.
5.2.4 Мастер настройки конфигурации:
Резервный нагреватель
Резервный нагреватель адаптирован для подключения к
большинству европейских электрических сетей. Если резервный
нагреватель доступен, напряжение, конфигурация и мощность
должны быть заданы на интерфейсе пользователя.
В целях обеспечения правильной работы для средств
измерения и/или управления энергопотреблением должны быть
заданы значения мощности для различных ступеней резервного
нагревателя. При измерении значение сопротивления каждого
нагревателя вы можете задать точную мощность нагревателя, и
это приведет к более точным данным по энергии.
Напряжение
▪ Для модели 3 В задается настройка 230В, 1 фаза.
▪ Для модели 6 В можно выбрать вариант:
▪ 230В, 1 фаза
▪ 230В, 3 фазы
▪ Для модели 9 т задается настройка 400В, 3 фазы.
# Код Описание
[9.3.2] [5‑0D] ▪ 0: 230В, 1 фаза
▪ 1: 230В, 3 фазы
▪ 2: 400В, 3 фазы
Конфигурирование
Конфигурацию резервного нагревателя можно настраивать
различными способами. Можно выбрать, чтобы иметь только 1-
ступенчатый резервный нагреватель или резервный
нагреватель с 2ступенями. При наличии 2 ступеней мощность
второй ступени зависит от этой настройки. Также можно
выбрать, иметь ли более высокую мощность второй ступени в
аварийной ситуации.
# Код Описание
[9.3.3] [4‑0A] ▪ 0: Реле 1
▪ 1: Реле 1 / Реле 1+2
(a)
▪ 2: Реле 1 / Реле 2
(a)
▪ 3: Реле 1 / Реле 2 Авар. ситуация
Реле 1+2
(a)
(a) Недоступно для моделей 3 В.
