POLSKIpl
44
Ilustracje znajdują się na początku instrukcji
obsługi.

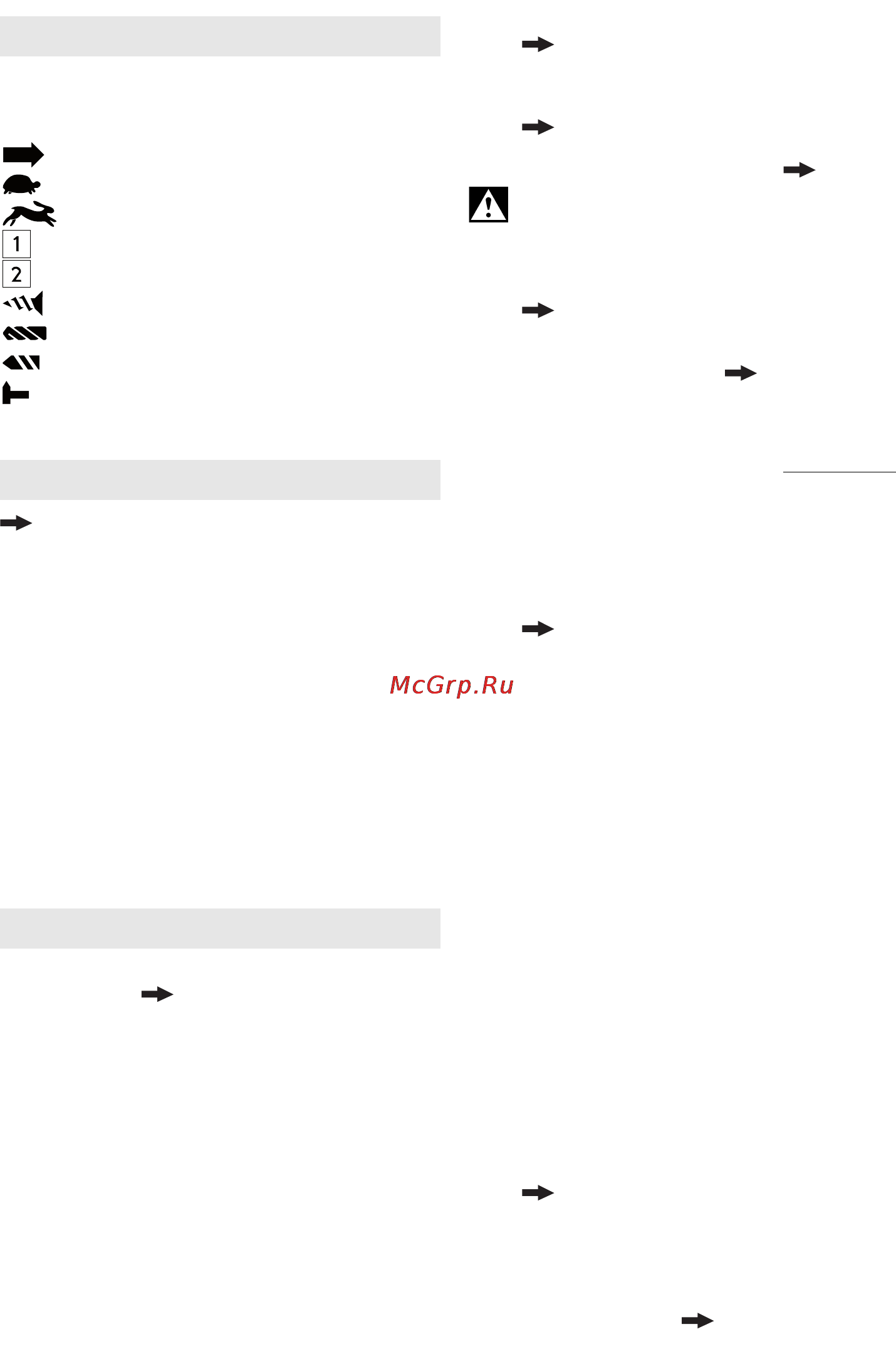

Objaśnienia do symboli:
Kierunek ruchu
Wolno
Szybko
Pierwszy bieg
Drugi bieg
Śruby
Wiertło
Bez ograniczenia momentu obrotowego
Wiercenie udarowe
Moment obrotowy
Il. A
1 Szybkomocujący uchwyt wiertarski
2 Tuleja (moment obrotowy, wiercenie, wiercenie
udarowe)*
3P
rzełącznik (1./2. bieg)
4Przełącznik kierunku obrotów (wybór kierunku
obrotów, zabezpieczenie na czas transportu) -
z obu stron urządzenia
5 Zaczep na pasek *
6 Zaczep na pasek *
7P
rzycisk odblokowywania akumulatora
8Przycisk wskaźnika pojemności
9Wskaźnik pojemności i sygnalizator
10
Akumulator
11 Dioda LED
12 Przycisk
* w zależności od wyposażenia
7.1 Akumulator, wskaźnik pojemności i syg-
nalizator Il. B
Przed pierwszych użyciem należy naładować
akumulator.
W przypadku spadku mocy należy ponownie nała-
dować akumulator.
Optymalna temperatura składowania wynosi od
10°C do 30°C.
7.2 Wyjmowanie, wkładanie akumulatora
Il. C
7.3 Ustawianie kierunku obrotów, zabezpie-
czenie transportowe (blokada włączania)
Il. D
7.4 Wybór stopnia przełożenia Il. E
Przełącznik (3) uruchamiać tylko przy zatrzy-
manym silniku!
7.5 Ustawianie ograniczenia momentu obro-
towego, wiercenie, wiercenie udarowe
Il. F
7.6 Włączanie/wyłączanie, regulowanie
prędkości obrotowej Il. A
Włączanie, prędkość obrotowa: nacisnąć prze-
łącznik (12). Prędkość obrotową można zmie-
niać poprzez naciskanie przycisku.
Wy
łączanie: zwolnić przycisk (12). Wskazówka:
Hałas występujący przy wyłączaniu urzą-
dzenia jest spowodowany rodzajem
konstrukcji (szybkie zatrzymanie) i wywiera
wpływu na funkcjonowanie oraz długość
okresu eksploatacji urządzenia.
7.7 Szybkomocujący uchwyt wiertarski
Il. G
W przypadku miękkiego chwytu narzędzia ewentu-
alnie trzeba dokręcić narzędzie po krótkim czasie
wiercenia.
Wskazówki dotyczące
urządzeń z oznaczeniem
SB...
:
1. Słyszalne ewentualnie po otwarciu uchwytu
grzechotanie (uwarunkowane konstrukcyjnie)
zostanie usunięte przez pokręcenie tuleją w
przeciwną stronę.
2. Montowanie narzędzia:
Obrócić tuleję w kierunku "GRIP, ZU", aż
zostanie pokonany wyczuwalny opór mecha-
niczny.
Uwaga! Narzędzie nie jest jeszcze zamoco-
wane! Kręcić mocno tak długo (musi być przy
tym słyszalne "klikanie"), aż dalsze kręcenie
nie będzie już możliwe - dopiero teraz narzę-
dzie jest bezpiecznie zamocowane.
Czyszczenie: Od czasu do czasu odwrócić
urządzenie i skierować szybkomocujący
uchwyt wiertarski ku dołowi, następnie obrócić
do oporu tuleję w kierunku „GRIP, ZU“, a potem
w kierunku „AUF, RELEASE“. Nagromadzony
pył wysypie się z uchwytu wiertarskiego.
7.8 Odkręcanie uchwytu wiertarskiego
Il. H
Nakręcanie wykonywane jest w odwrotnej kolej-
noś
ci.
7.9 Uchwyt wiertarski z systemem szybko-
wymiennym Quick (w BS 14.4 LT Quick,
BS 18 LT Quick) Il. I
Zdejmowanie: przesunąć pierścień blokady w
przód (a) i zdjąć uchwyt wiertarski ku przodowi (b).
5. Ilustracje
6. Przegląd
7. Użytkowanie
Nm
