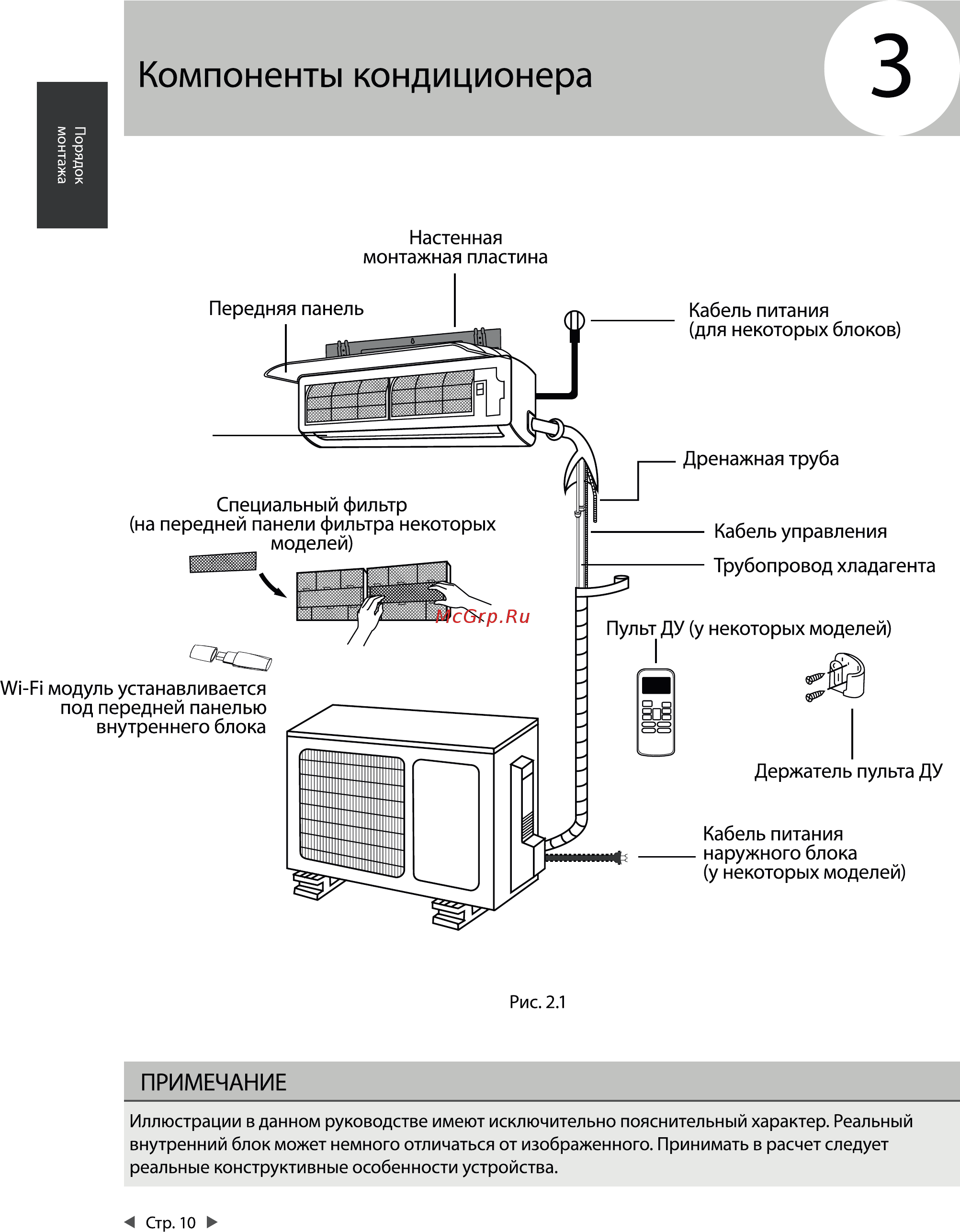

Компоненты кондиционера Настенная монтажная пластина Передняя панель Кабель питания для некоторых блоков Дренажная труба Специальный фильтр на передней панели фильтра некоторых моделей Кабель управления Трубопровод хладагента 1 Пульт ДУ у некоторых моделей w Т модуль устанавливается под передней панелью внутреннего блока Держатель пульта ДУ Кабель питания наружного блока у некоторых моделей Рис 2 1 ПРИМЕЧАНИЕ Иллюстрации в данном руководстве имеют исключительно пояснительный характер Реальный внутренний блок может немного отличаться от изображенного Принимать в расчет следует реальные конструктивные особенности устройства Стр 10
