Leberg OCEAN INVERTER 2 LS-24OLI2 LU-24OLI2 [31/36] Внимание

Содержание

• Важное примечание 1
• Инструкция по монтажу 1
• Сплит система кондиционирования воздуха настенного типа 1
• Дополнительное оборудование 6 3
• Инструкция по монтажу 3
• Компоненты кондиционера 0 3
• Краткое изложение порядка монтажа 3
• Монтаж внутреннего блока 1 3
• Монтаж наружного блока 0 3
• О меры предосторожности 3
• Содержание 3
• И отсутствия утечек газа 4
• Проверка электрооборудования 4
• Соединение трубопровода хладагента 5 4
• Тестовой запуск 4
• Удаление воздуха 4
• Указания по утилизации 34 4
• А опасно 5
• Меры предосторожности 5
• Прочтите этот раздел прежде чем приступать к установке 5
• Внимание 6
• Опасно 6
• Предупреждение относительно фторсодержащих газов 6
• Им 1 7
• Наименование внешний вид количество 8
• Краткое изложение порядка монтажа внутренний блок 9
• Компоненты кондиционера 11
• Инструкции по монтажу наружный блок 12
• Монтаж внутреннего блока 12
• Внимание 13
• Внимание 15
• Д опасно 17
• О прочтите эти правила перед началом электромонтажных работ 17
• А опасно 18
• Внимание 19
• Монтаж наружного блока 21
• Д опасно 23
• Болтами 24
• Вверните анкерные болты в отверстия 24
• Внимание 24
• Для установки блока на настенный кронштейн выполните следующие действия 24
• Если это допустимо настенный блок можно смонтировать с резиновыми прокладками для снижения вибрации и шума 24
• Каждого анкерного болта 24
• Клеммная колодка наружного блока защищена крышкой электрического щитка расположенной на боковой стенке блока на внутренней стороне крышки электрического щитка напечатана подробная электрическая схема 24
• Монтажные опоры блока на кронштейны 24
• Монтажных кронштейнов установите монтажные кронштейны на место и забейте анкерные болты в стену 24
• На основе размеров приведенных в таблице установочных размеров блоков 24
• Надежно прикрепите блок к кронштейнам 24
• Осторожно поднимите блок и поместите 24
• Отметьте положение отверстий кронштейна 24
• Перед монтажом настенного блока убедитесь в том что стена выполнена из кирпича бетона или аналогичного прочного материала стена должна быть способна выдержать вес не менее чем в четыре раза превосходящий вес блока 24
• Просверлите отверстия для анкерных болтов 3 очистите отверстия от пыли и мусора 4 наденьте шайбу и наверните гайку на конец 24
• Прочтите эти правила перед началом электромонтажных работ 24
• Расположены горизонтально 24
• Снижение вибрации настенного блока 24
• Убедитесь в том что монтажные кронштейны 24
• Шаг 4 подключить сигнальный и силовой кабели 24
• А опасно 25
• Впив 26
• Замечание относительно длины трубопровода 26
• Инструкции по соединению трубопровода хладагента 26
• Соединение трубопровода хладагента 26
• Инструкции по присоединению трубопровода к внутреннему блоку 28
• Не прикладывайте чрезмерных усилий при затяжке 28
• Инструкции по присоединению трубопровода к наружному блоку 29
• Удаление воздуха 30
• Внимание 31
• Замечания относительно заправки дополнительного количества хладагента 31
• Л риск поражения 32
• Опасно 32
• Проверка отсутствия утечки газа 32
• Проверка электробезопасности 32
• Проверка электрооборудования и отсутствия утечек газа 32
• Электрическим током 32
• Cool охлаждение выберите минимально 33
• Heat нагрев выберите максимально 33
• Возможную температуру 33
• Все соединения с конусными гайками и убедитесь в отсутствии утечек в системе 33
• Дайте кондиционеру поработать в каждом 33
• Действия перед тестовым запуском 33
• Для включения кондиционера 33
• И жидкости высокого и низкого давления полностью открыты 33
• Инструкции по тестовому запуску 33
• Нажимайте кнопку mode режим чтобы 33
• Не пройдена 33
• Перечень необходимых 33
• Последовательно выбрать следующие функции 33
• Проверка отсутствия утечек газа проверьте 33
• Проверка пройдена 33
• Проверок 33
• Режиме в течение 5 минут и проверьте следующее 33
• Тестовой запуск 33
• Тестовой запуск необходимо проводить в течение не менее 30 минут 1 подключите электропитание к блоку 2 нажмите кнопку on off на пду 33
• Тестовой запуск следует проводить только после выполнения следующих действий проверка электробезопасности 33
• Убедитесь в безопасности и правильности функционирования электрической системы 33
• Убедитесь в том что вентили газа 33
• Указания по утилизации на территории ес 35

Похожие устройства

• Leberg OCEAN INVERTER 2 LS-24OLI2 LU-24OLI2 Инструкция пользователя
• Leberg OCEAN INVERTER 2 LS-24OLI2 LU-24OLI2 Инструкция пользователя для пульта управления RG 57
• Leberg OCEAN LS-07OL LU-07OL Инструкция по установке
• Leberg OCEAN LS-07OL LU-07OL Инструкция пользователя для пульта управления RG 57
• Leberg OCEAN LS-07OL LU-07OL Инструкция пользователя
• Leberg OCEAN LS-09OL LU-09OL Инструкция пользователя для пульта управления RG 57
• Leberg OCEAN LS-09OL LU-09OL Инструкция пользователя
• Leberg OCEAN LS-09OL LU-09OL Инструкция по установке
• Leberg OCEAN LS-12OL LU-12OL Инструкция по установке
• Leberg OCEAN LS-12OL LU-12OL Инструкция пользователя для пульта управления RG 57
• Leberg OCEAN LS-12OL LU-12OL Инструкция пользователя
• Leberg OCEAN LS-18OL LU-18OL Инструкция пользователя
• Leberg OCEAN LS-18OL LU-18OL Инструкция пользователя для пульта управления RG 57
• Leberg OCEAN LS-18OL LU-18OL Инструкция по установке
• Leberg OCEAN LS-24OL LU-24OL Инструкция пользователя для пульта управления RG 57
• Leberg OCEAN LS-24OL LU-24OL Инструкция по установке
• Leberg OCEAN LS-24OL LU-24OL Инструкция пользователя
• Leberg NATURE LINE LS-07NL / LU-07NL Инструкция по установке
• Leberg NATURE LINE LS-07NL / LU-07NL Инструкция пользователя
• Leberg NATURE LINE LS-07NL / LU-07NL Инструкция пользователя для пульта управления RG 57

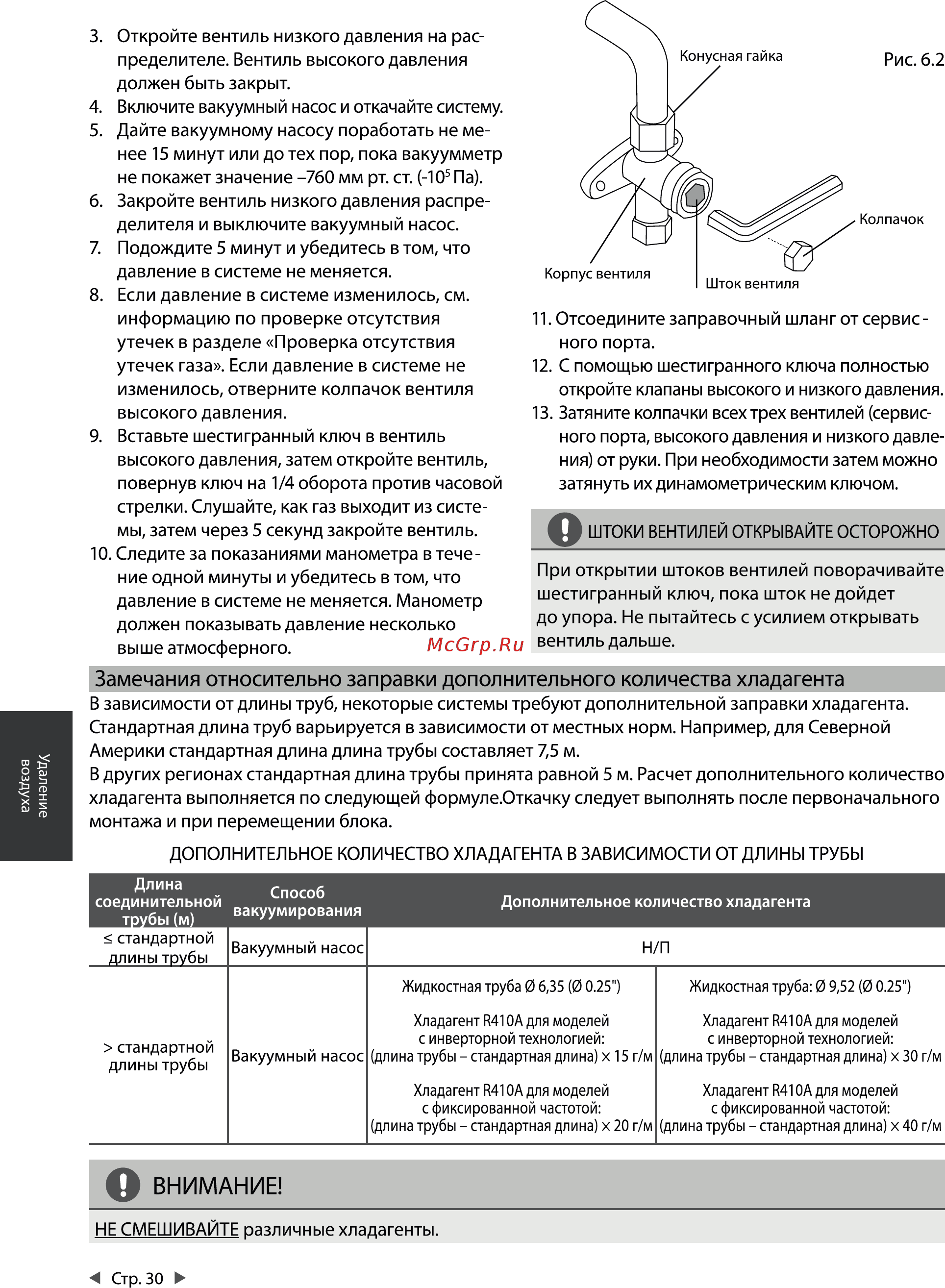

3 Откройте вентиль низкого давления на рас пределителе Вентиль высокого давления должен быть закрыт 4 Включите вакуумный насос и откачайте систему 5 Дайте вакуумному насосу поработать не ме нее 15 минут или до тех пор пока вакуумметр не покажет значение 760 мм рт ст 105 Па 6 Закройте вентиль низкого давления распре делителя и выключите вакуумный насос 7 Подождите 5 минут и убедитесь в том что давление в системе не меняется 8 Если давление в системе изменилось см информацию по проверке отсутствия утечек в разделе Проверка отсутствия утечек газа Если давление в системе не изменилось отверните колпачок вентиля высокого давления 9 Вставьте шестигранный ключ в вентиль высокого давления затем откройте вентиль повернув ключ на 1 4 оборота против часовой стрелки Слушайте как газ выходит из систе мы затем через 5 секунд закройте вентиль 10 Следите за показаниями манометра в тече ние одной минуты и убедитесь в том что давление в системе не меняется Манометр должен показывать давление несколько выше атмосферного Рис 6 2 Колпачок 11 Отсоедините заправочный шланг от сервис ного порта 12 С помощью шестигранного ключа полностью откройте клапаны высокого и низкого давления 13 Затяните колпачки всех трех вентилей сервис ного порта высокого давления и низкого давле ния от руки При необходимости затем можно затянуть их динамометрическим ключом О ШТОКИ ВЕНТИЛЕЙ ОТКРЫВАЙТЕ ОСТОРОЖНО При открытии штоков вентилей поворачивайте шестигранный ключ пока шток не дойдет до упора Не пытайтесь с усилием открывать вентиль дальше Замечания относительно заправки дополнительного количества хладагента Удаление воздуха В зависимости от длины труб некоторые системы требуют дополнительной заправки хладагента Стандартная длина труб варьируется в зависимости от местных норм Например для Северной Америки стандартная длина длина трубы составляет 7 5 м В других регионах стандартная длина трубы принята равной 5 м Расчет дополнительного количество хладагента выполняется по следующей формуле Откачку следует выполнять после первоначального монтажа и при перемещении блока ДОПОЛНИТЕЛЬНОЕ КОЛИЧЕСТВО ХЛАДАГЕНТА В ЗАВИСИМОСТИ ОТ ДЛИНЫ ТРУБЫ Длина Способ соединительной вакуумирования трубы м стандартной длины трубы Дополнительное количество хладагента Вакуумный насос Н П Жидкостная труба 0 6 35 0 0 25 стандартной длины трубы Вакуумный насос Жидкостная труба 0 9 52 0 0 25 Хладагент Л41ОА для моделей Хладагент Я410А для моделей с инверторной технологией с инверторной технологией длина трубы стандартная длина х 15 г м длина трубы стандартная длина х 30 г м Хладагент Я41ОА для моделей Хладагент Я410А для моделей с фиксированной частотой с фиксированной частотой длина трубы стандартная длина х 20 г м длина трубы стандартная длина х 40 г м О ВНИМАНИЕ НЕ СМЕШИВАЙТЕ различные хладагенты Стр 30
