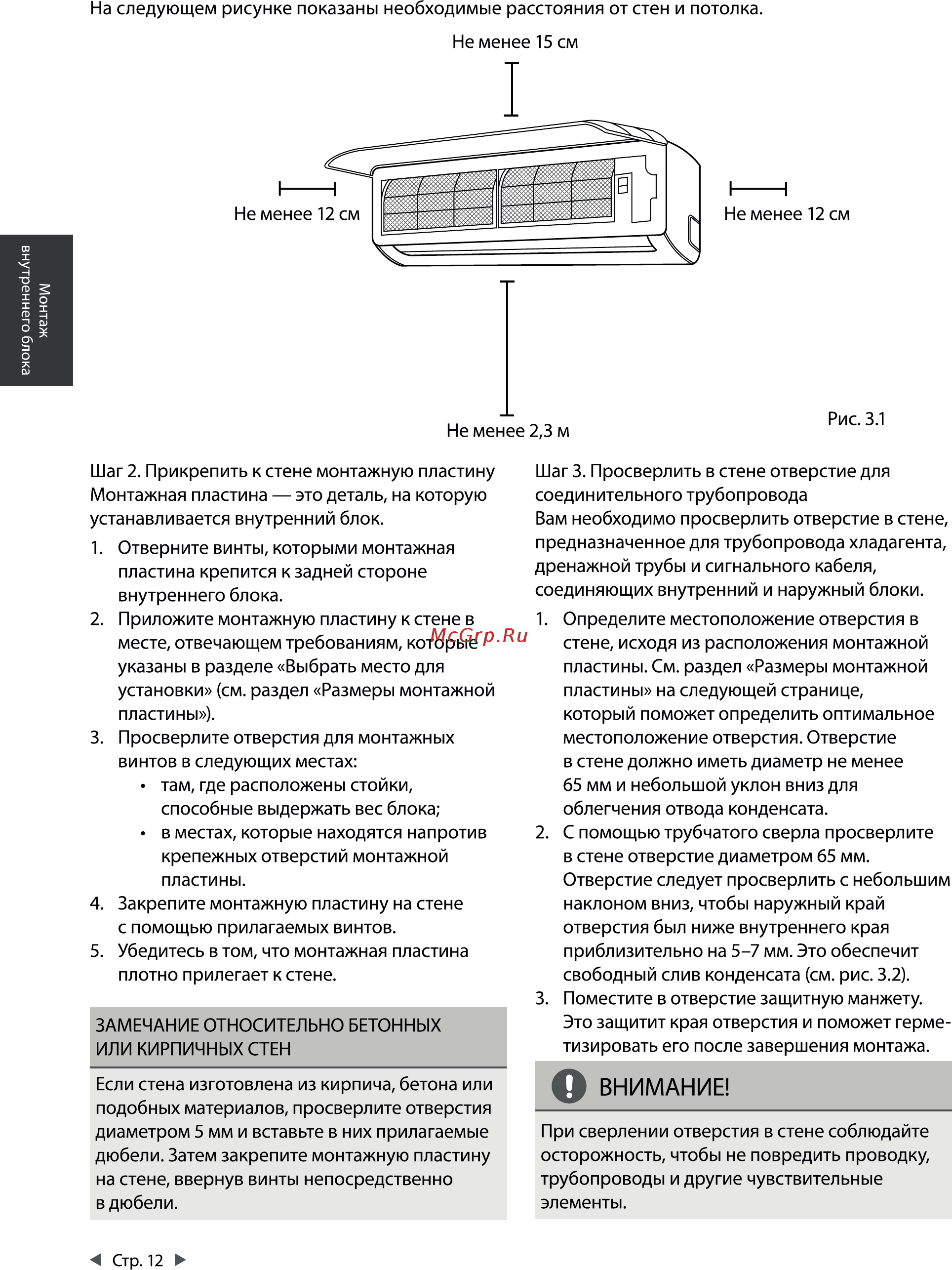

На следующем рисунке показаны необходимые расстояния от стен и потолка Не менее 15 см Монтаж внутреннего блока Не менее 2 3 м Шаг 2 Прикрепить к стене монтажную пластину Монтажная пластина это деталь на которую устанавливается внутренний блок 1 Отверните винты которыми монтажная пластина крепится к задней стороне внутреннего блока 2 Приложите монтажную пластину к стене в месте отвечающем требованиям которые указаны в разделе Выбрать место для установки см раздел Размеры монтажной пластины 3 Просверлите отверстия для монтажных винтов в следующих местах там где расположены стойки способные выдержать вес блока в местах которые находятся напротив крепежных отверстий монтажной пластины 4 Закрепите монтажную пластину на стене с помощью прилагаемых винтов 5 Убедитесь в том что монтажная пластина плотно прилегает к стене ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО БЕТОННЫХ ИЛИ КИРПИЧНЫХ СТЕН Если стена изготовлена из кирпича бетона или подобных материалов просверлите отверстия диаметром 5 мм и вставьте в них прилагаемые дюбели Затем закрепите монтажную пластину на стене ввернув винты непосредственно в дюбели Стр 12 Рис 3 1 Шаг 3 Просверлить в стене отверстие для соединительного трубопровода Вам необходимо просверлить отверстие в стене предназначенное для трубопровода хладагента дренажной трубы и сигнального кабеля соединяющих внутренний и наружный блоки 1 Определите местоположение отверстия в стене исходя из расположения монтажной пластины См раздел Размеры монтажной пластины на следующей странице который поможет определить оптимальное местоположение отверстия Отверстие в стене должно иметь диаметр не менее 65 мм и небольшой уклон вниз для облегчения отвода конденсата 2 С помощью трубчатого сверла просверлите в стене отверстие диаметром 65 мм Отверстие следует просверлить с небольшим наклоном вниз чтобы наружный край отверстия был ниже внутреннего края приблизительно на 5 7 мм Это обеспечит свободный слив конденсата см рис 3 2 3 Поместите в отверстие защитную манжету Это защитит края отверстия и поможет герме тизировать его после завершения монтажа О ВНИМАНИЕ При сверлении отверстия в стене соблюдайте осторожность чтобы не повредить проводку трубопроводы и другие чувствительные элементы
