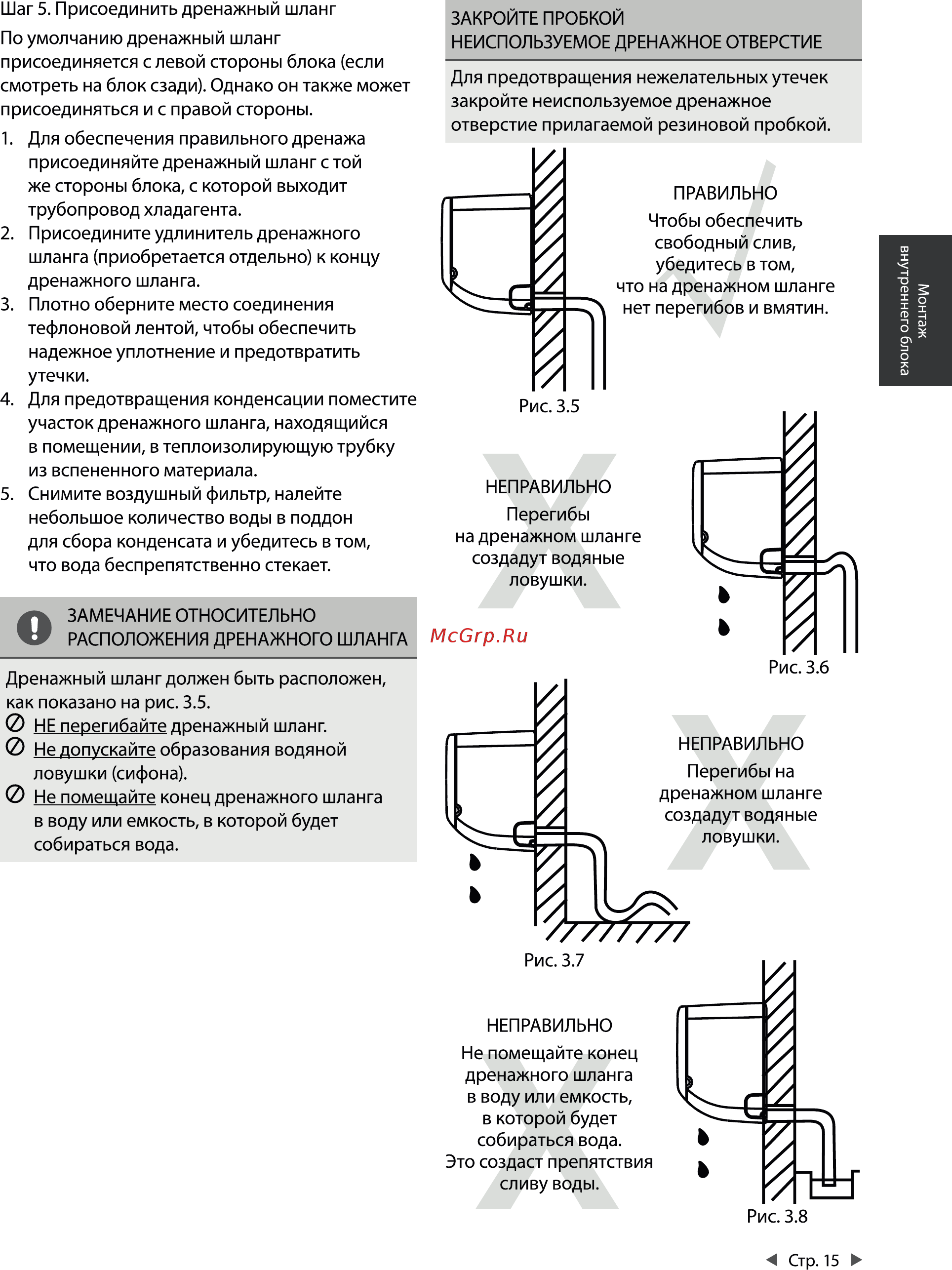

Шаг 5 Присоединить дренажный шланг По умолчанию дренажный шланг присоединяется с левой стороны блока если смотреть на блок сзади Однако он также может присоединяться и с правой стороны 1 Для обеспечения правильного дренажа присоединяйте дренажный шланг с той же стороны блока с которой выходит ЗАКРОЙТЕ ПРОБКОЙ НЕИСПОЛЬЗУЕМОЕ ДРЕНАЖНОЕ ОТВЕРСТИЕ Для предотвращения нежелательных утечек закройте неиспользуемое дренажное отверстие прилагаемой резиновой пробкой ПРАВИЛЬНО Чтобы обеспечить свободный слив убедитесь в том что на дренажном шланге нет перегибов и вмятин дренажного шланга 3 Плотно оберните место соединения тефлоновой лентой чтобы обеспечить надежное уплотнение и предотвратить утечки 4 Для предотвращения конденсации поместите участок дренажного шланга находящийся в помещении в теплоизолирующую трубку из вспененного материала 5 Снимите воздушный фильтр налейте небольшое количество воды в поддон для сбора конденсата и убедитесь в том что вода беспрепятственно стекает О НЕПРАВИЛЬНО Перегибы на дренажном шланге создадут водяные ловушки ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО РАСПОЛОЖЕНИЯ ДРЕНАЖНОГО ШЛАНГА Дренажный шланг должен быть расположен как показано на рис 3 5 О НЕ перегибайте дренажный шланг О Не допускайте образования водяной ловушки сифона О Не помещайте конец дренажного шланга в воду или емкость в которой будет собираться вода Рис 3 7 НЕПРАВИЛЬНО Не помещайте конец дренажного шланга в воду или емкость в которой будет собираться вода Это создаст препятствия сливу воды Стр 15 Монтаж внутреннего блока трубопровод хладагента 2 Присоедините удлинитель дренажного шланга приобретается отдельно к концу
