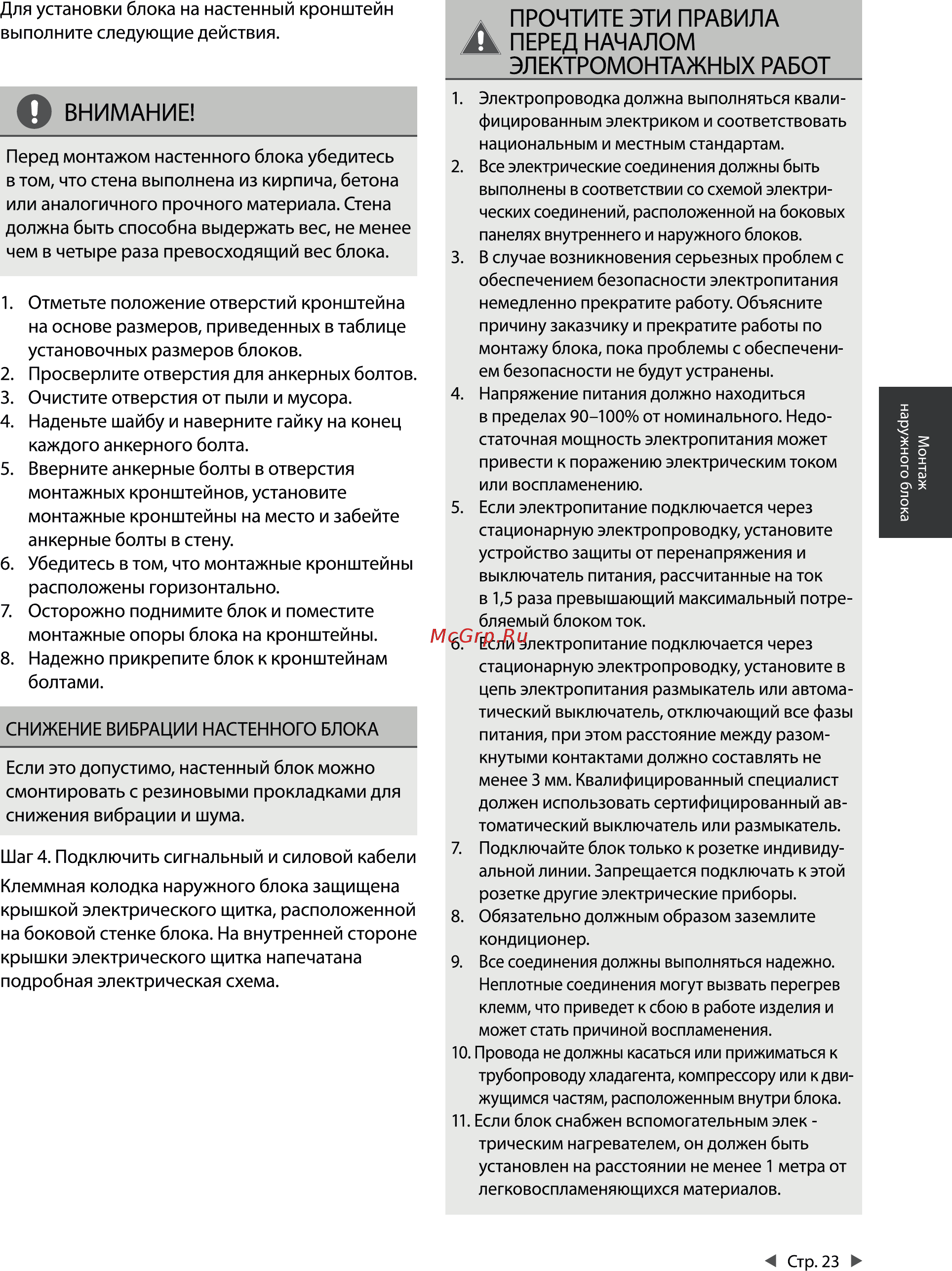

Для установки блока на настенный кронштейн выполните следующие действия О ВНИМАНИЕ Перед монтажом настенного блока убедитесь в том что стена выполнена из кирпича бетона или аналогичного прочного материала Стена должна быть способна выдержать вес не менее чем в четыре раза превосходящий вес блока ПРОЧТИТЕ ЭТИ ПРАВИЛА ПЕРЕД НАЧАЛОМ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ 1 Электропроводка фицированным должна электриком выполняться и квали соответствовать национальным и местным стандартам 2 Все электрические соединения должны быть выполнены в соответствии со схемой электри ческих соединений расположенной на боковых панелях внутреннего и наружного блоков 3 В случае возникновения серьезных проблем с обеспечением безопасности электропитания немедленно прекратите работу Объясните причину заказчику и прекратите работы по монтажу блока пока проблемы с обеспечени ем безопасности не будут устранены 4 Напряжение питания должно находиться Монтаж наружного блока 1 Отметьте положение отверстий кронштейна на основе размеров приведенных в таблице установочных размеров блоков 2 Просверлите отверстия для анкерных болтов 3 Очистите отверстия от пыли и мусора 4 Наденьте шайбу и наверните гайку на конец каждого анкерного болта 5 Вверните анкерные болты в отверстия монтажных кронштейнов установите монтажные кронштейны на место и забейте анкерные болты в стену 6 Убедитесь в том что монтажные кронштейны расположены горизонтально 7 Осторожно поднимите блок и поместите монтажные опоры блока на кронштейны 8 Надежно прикрепите блок к кронштейнам болтами в пределах 90 100 от номинального Недо статочная мощность электропитания может привести к поражению электрическим током или воспламенению 5 Если электропитание подключается через стационарную электропроводку установите устройство защиты от перенапряжения и выключатель питания рассчитанные на ток в 1 5 раза превышающий максимальный потре бляемый блоком ток б Если электропитание подключается через стационарную электропроводку установите в цепь электропитания размыкатель или автома тический выключатель отключающий все фазы СНИЖЕНИЕ ВИБРАЦИИ НАСТЕННОГО БЛОКА Если это допустимо настенный блок можно смонтировать с резиновыми прокладками для снижения вибрации и шума Шаг 4 Подключить сигнальный и силовой кабели питания при этом расстояние между разом кнутыми контактами должно составлять не менее 3 мм Квалифицированный специалист должен использовать сертифицированный ав томатический выключатель или размыкатель 7 Подключайте блок только к розетке индивиду альной линии Запрещается подключать к этой Клеммная колодка наружного блока защищена крышкой электрического щитка расположенной на боковой стенке блока На внутренней стороне крышки электрического щитка напечатана подробная электрическая схема розетке другие электрические приборы 8 Обязательно должным образом заземлите кондиционер 9 Все соединения должны выполняться надежно Неплотные соединения могут вызвать перегрев клемм что приведет к сбою в работе изделия и может стать причиной воспламенения 10 Провода не должны касаться или прижиматься к трубопроводу хладагента компрессору или к дви жущимся частям расположенным внутри блока 11 Если блок снабжен вспомогательным элек трическим нагревателем он должен быть установлен на расстоянии не менее 1 метра от легковоспламеняющихся материалов Стр 23
