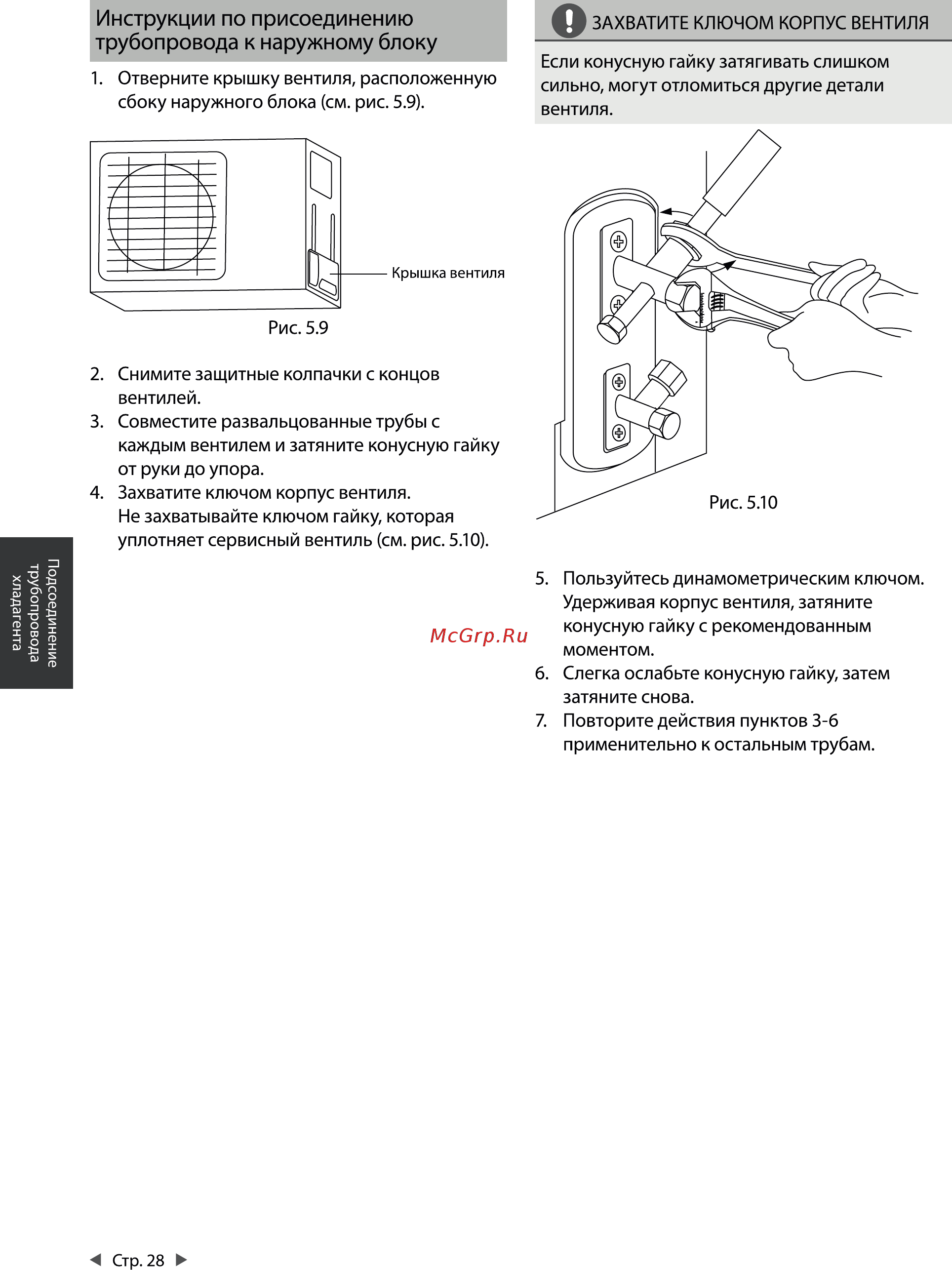

Инструкции по присоединению трубопровода к наружному блоку 1 Отверните крышку вентиля расположенную сбоку наружного блока см рис 5 9 ф ЗАХВАТИТЕ КЛЮЧОМ КОРПУС ВЕНТИЛЯ Если конусную гайку затягивать слишком сильно могут отломиться другие детали вентиля Крышка вентиля 2 Снимите защитные колпачки с концов вентилей 3 Совместите развальцованные трубы с каждым вентилем и затяните конусную гайку от руки до упора 4 Захватите ключом корпус вентиля Не захватывайте ключом гайку которая уплотняет сервисный вентиль см рис 5 10 Подсоединение трубопровода хладагента 5 Пользуйтесь динамометрическим ключом Удерживая корпус вентиля затяните конусную гайку с рекомендованным моментом 6 Слегка ослабьте конусную гайку затем затяните снова 7 Повторите действия пунктов З б применительно к остальным трубам Стр 28
