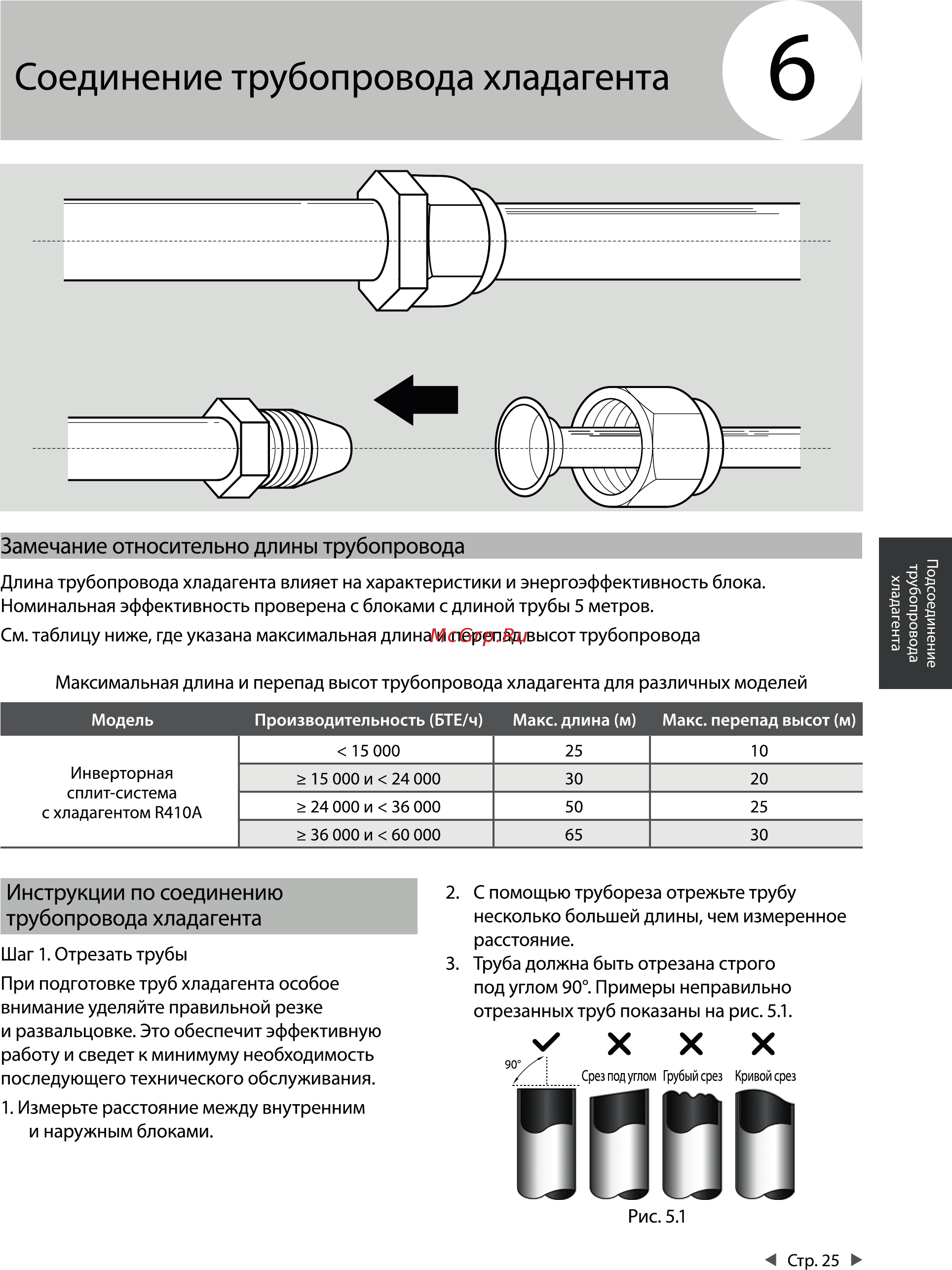

Соединение трубопровода хладагента Замечание относительно длины трубопровода Подсоединение трубопровода хладагента Длина трубопровода хладагента влияет на характеристики и энергоэффективность блока Номинальная эффективность проверена с блоками с длиной трубы 5 метров См таблицу ниже где указана максимальная длина и перепад высот трубопровода Максимальная длина и перепад высот трубопровода хладагента для различных моделей Модель Производительность БТЕ ч Макс длина м Макс перепад высот м 15 000 25 10 15 000 и 24 000 30 20 24 000 и 36 000 50 25 36 000 и 60 000 65 30 Инверторная сплит система с хладагентом К410А Инструкции по соединению трубопровода хладагента Шаг 1 Отрезать трубы При подготовке труб хладагента особое внимание уделяйте правильной резке и развальцовке Это обеспечит эффективную работу и сведет к минимуму необходимость последующего технического обслуживания 1 Измерьте расстояние между внутренним и наружным блоками 2 С помощью трубореза отрежьте трубу несколько большей длины чем измеренное расстояние 3 Труба должна быть отрезана строго под углом 90 Примеры неправильно отрезанных труб показаны на рис 5 1 XXX впив 90 X _ Срез под углом Грубый срез Кривой срез Рис 5 1 Стр 25
