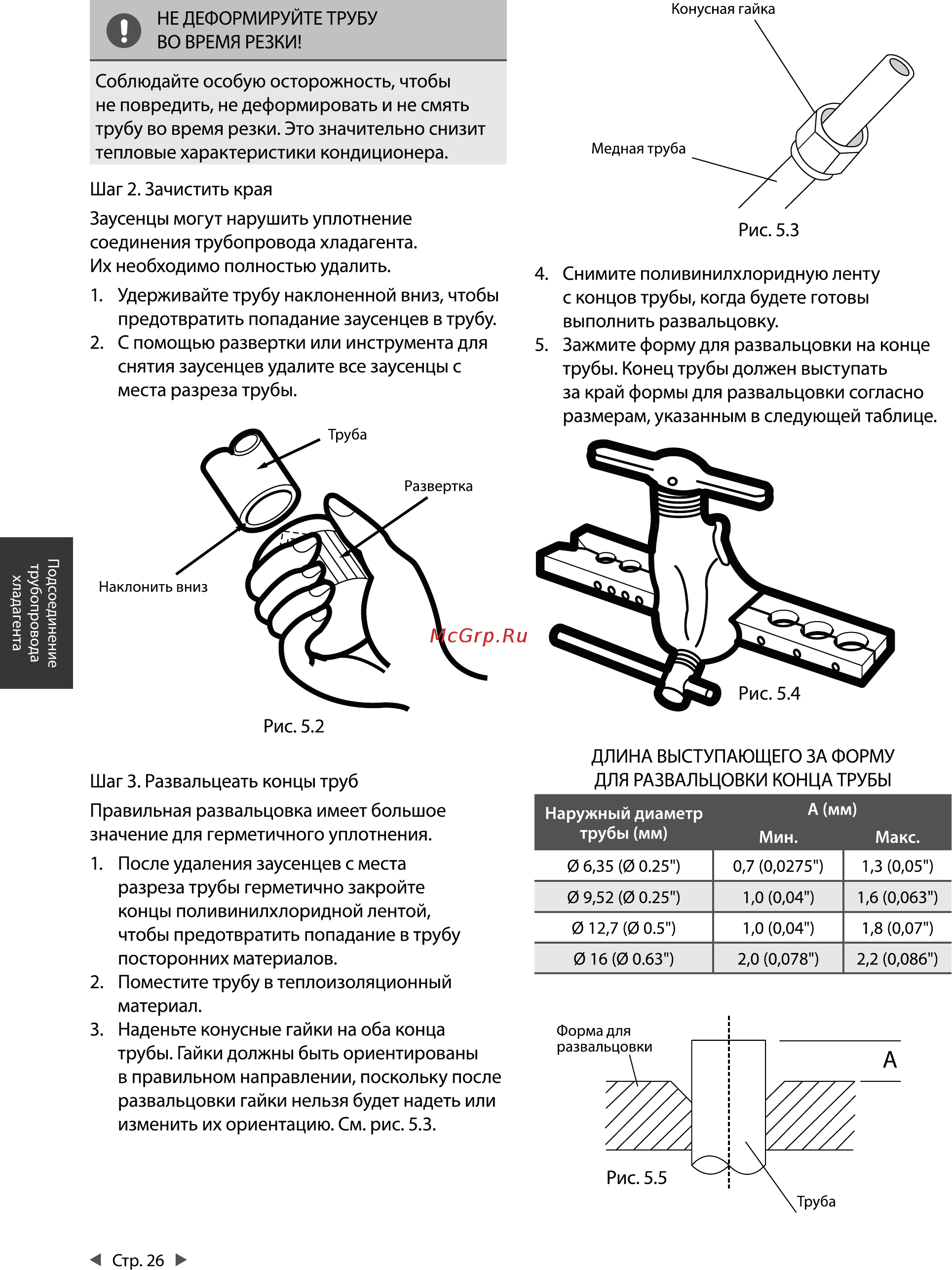

О НЕ ДЕФОРМИРУЙТЕ ТРУБУ ВО ВРЕМЯ РЕЗКИ Соблюдайте особую осторожность чтобы не повредить не деформировать и не смять трубу во время резки Это значительно снизит тепловые характеристики кондиционера Шаг 2 Зачистить края Заусенцы могут нарушить уплотнение соединения трубопровода хладагента Их необходимо полностью удалить 1 Удерживайте трубу наклоненной вниз чтобы предотвратить попадание заусенцев в трубу 2 С помощью развертки или инструмента для снятия заусенцев удалите все заусенцы с места разреза трубы 4 Снимите поливинилхлоридную ленту с концов трубы когда будете готовы выполнить развальцовку 5 Зажмите форму для развальцовки на конце трубы Конец трубы должен выступать за край формы для развальцовки согласно размерам указанным в следующей таблице Подсоединение трубопровода хладагента Шаг 3 Развальцеать концы труб Правильная развальцовка имеет большое значение для герметичного уплотнения 1 После удаления заусенцев с места разреза трубы герметично закройте концы поливинилхлоридной лентой чтобы предотвратить попадание в трубу посторонних материалов 2 Поместите трубу в теплоизоляционный материал 3 Наденьте конусные гайки на оба конца трубы Гайки должны быть ориентированы в правильном направлении поскольку после развальцовки гайки нельзя будет надеть или изменить их ориентацию См рис 5 3 Стр 26 ДЛИНА ВЫСТУПАЮЩЕГО ЗА ФОРМУ ДЛЯ РАЗВАЛЬЦОВКИ КОНЦА ТРУБЫ Наружный диаметр трубы мм Мин А мм Макс 0 6 35 0 0 25 0 7 0 0275 1 3 0 05 0 9 52 0 0 25 1 0 0 04 1 6 0 063 012 7 0 0 5 1 0 0 04 1 8 0 07 0 16 0 0 63 2 0 0 078 2 2 0 086
