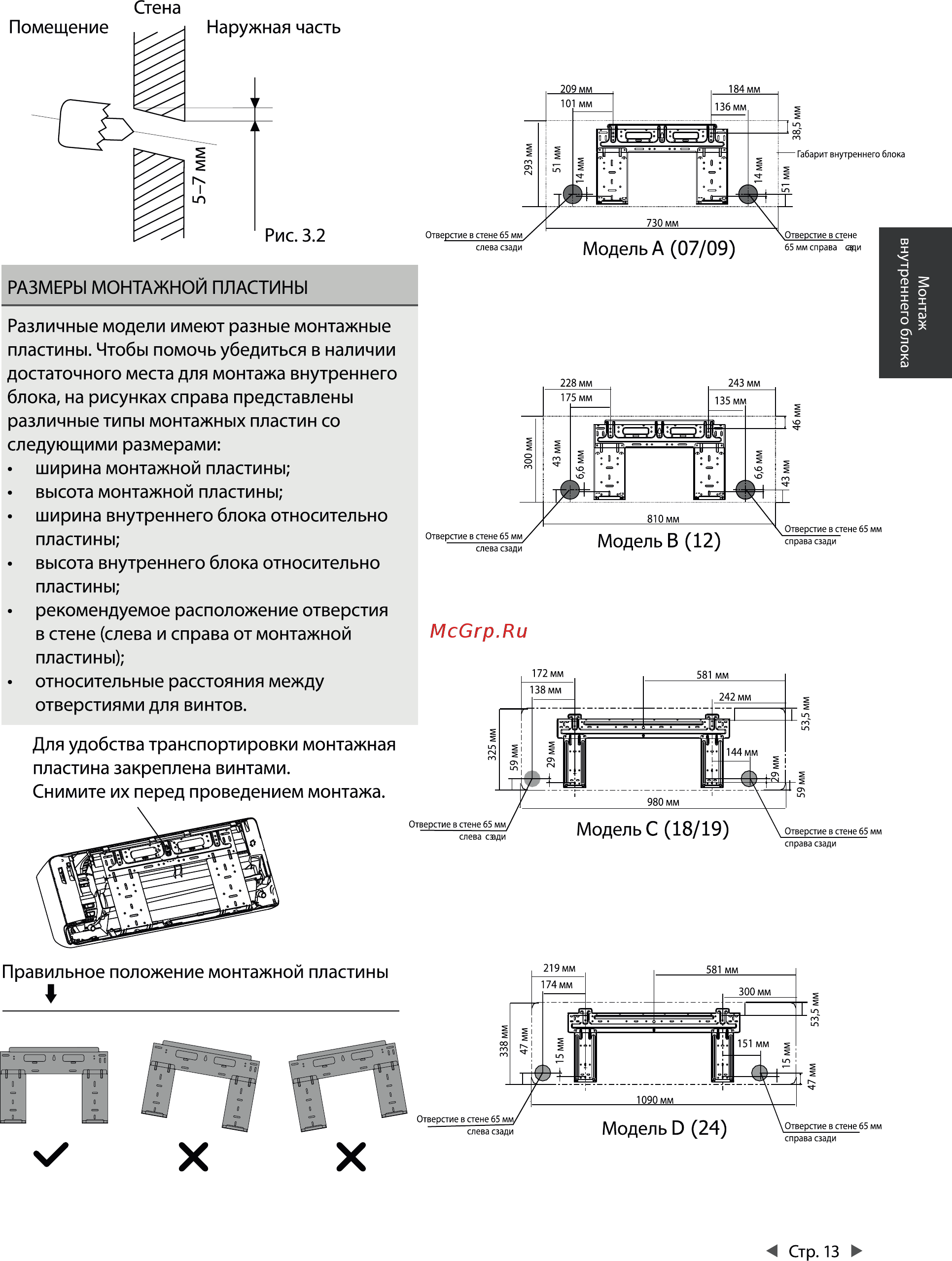

Монтаж внутреннего блока РАЗМЕРЫ МОНТАЖНОЙ ПЛАСТИНЫ Различные модели имеют разные монтажные пластины Чтобы помочь убедиться в наличии достаточного места для монтажа внутреннего блока на рисунках справа представлены различные типы монтажных пластин со следующими размерами ширина монтажной пластины высота монтажной пластины ширина внутреннего блока относительно пластины высота внутреннего блока относительно пластины рекомендуемое расположение отверстия в стене слева и справа от монтажной пластины относительные расстояния между отверстиями для винтов Для удобства транспортировки монтажная пластина закреплена винтами Снимите их перед проведением монтажа Правильное положение монтажной пластины Стр 13
