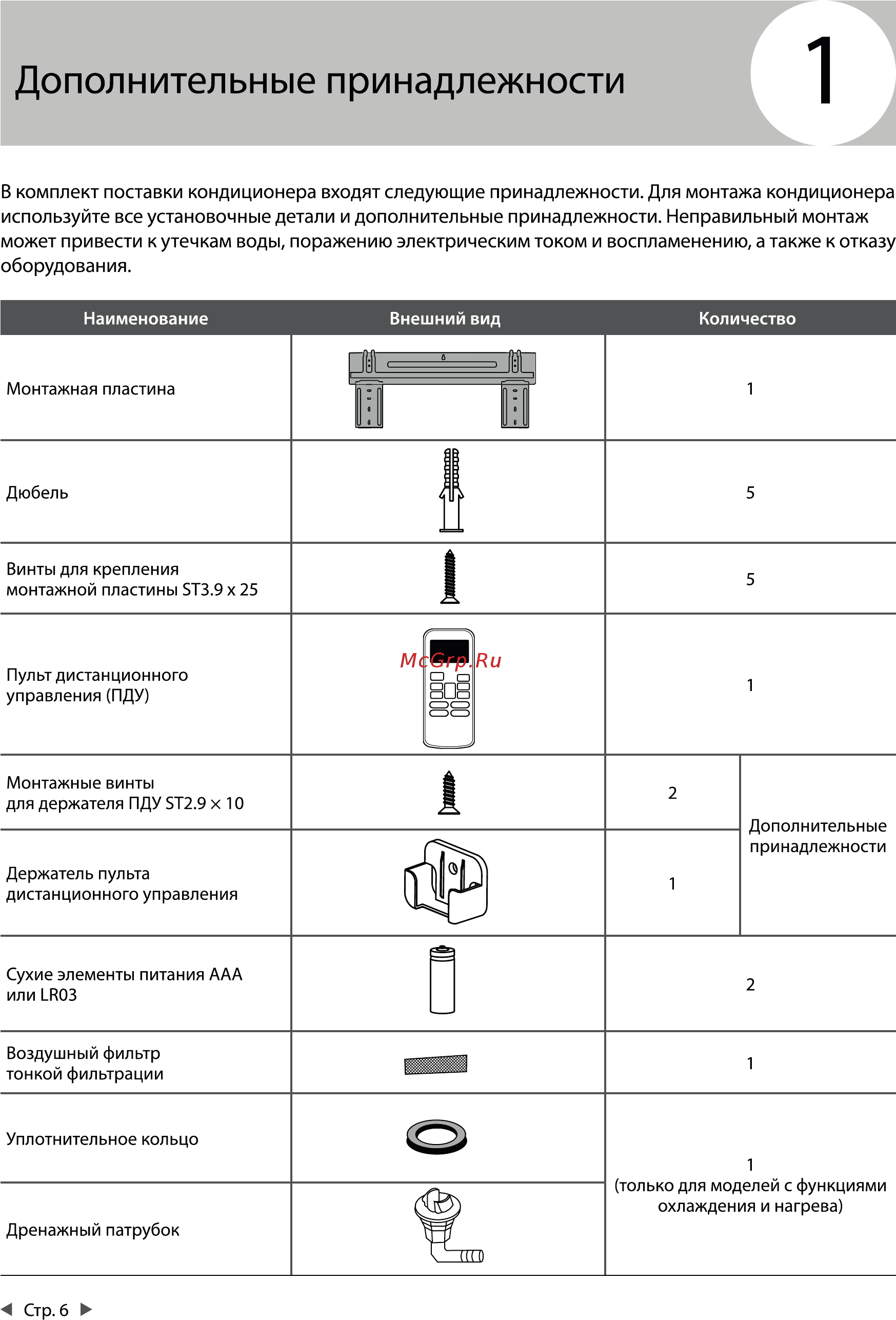

Дополнительные принадлежности В комплект поставки кондиционера входят следующие принадлежности Для монтажа кондиционера используйте все установочные детали и дополнительные принадлежности Неправильный монтаж может привести к утечкам воды поражению электрическим током и воспламенению а также к отказу оборудования Наименование Монтажная пластина Внешний вид Количество 1 1Ь И 1 1 11 ш Дюбель 5 1 Винты для крепления монтажной пластины 5Т3 9 х 25 Монтажные винты для держателя ПДУ 5Т2 9 х 10 ИМ 1 Пульт дистанционного управления ПДУ Е 1 Держатель пульта дистанционного управления Уплотнительное кольцо 1 2 Дополнительные принадлежности 1 Сухие элементы питания ААА или ЬВОЗ Воздушный фильтр тонкой фильтрации 5 2 д Я 1 22 1 только для моделей с функциями охлаждения и нагрева Дренажный патрубок Стр б
