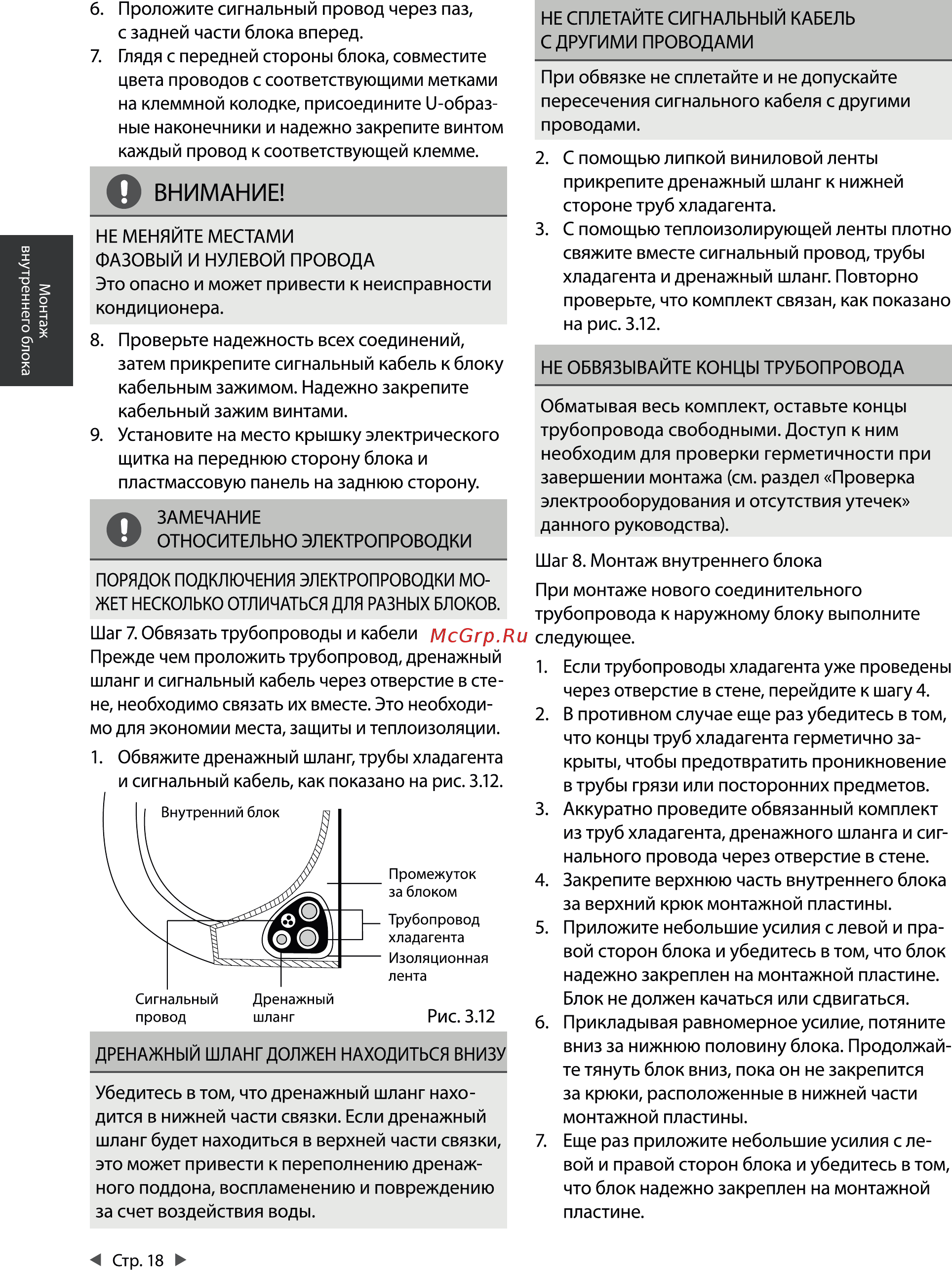

б Проложите сигнальный провод через паз с задней части блока вперед 7 Глядя с передней стороны блока совместите цвета проводов с соответствующими метками на клеммной колодке присоедините и образные наконечники и надежно закрепите винтом каждый провод к соответствующей клемме О ВНИМАНИЕ Монтаж внутреннего блока НЕ МЕНЯЙТЕ МЕСТАМИ ФАЗОВЫЙ И НУЛЕВОЙ ПРОВОДА Это опасно и может привести к неисправности кондиционера 8 Проверьте надежность всех соединений затем прикрепите сигнальный кабель к блоку кабельным зажимом Надежно закрепите кабельный зажим винтами 9 Установите на место крышку электрического щитка на переднюю сторону блока и пластмассовую панель на заднюю сторону О ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО ЭЛЕКТРОПРОВОДКИ НЕ СПЛЕТАЙТЕ СИГНАЛЬНЫЙ КАБЕЛЬ С ДРУГИМИ ПРОВОДАМИ При обвязке не сплетайте и не допускайте пересечения сигнального кабеля с другими проводами 2 С помощью липкой виниловой ленты прикрепите дренажный шланг к нижней стороне труб хладагента 3 С помощью теплоизолирующей ленты плотно свяжите вместе сигнальный провод трубы хладагента и дренажный шланг Повторно проверьте что комплект связан как показано на рис 3 12 НЕ ОБВЯЗЫВАЙТЕ КОНЦЫ ТРУБОПРОВОДА Обматывая весь комплект оставьте концы трубопровода свободными Доступ к ним необходим для проверки герметичности при завершении монтажа см раздел Проверка электрооборудования и отсутствия утечек данного руководства Шаг 8 Монтаж внутреннего блока ПОРЯДОК ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРОВОДКИ МО При монтаже нового соединительного ЖЕТ НЕСКОЛЬКО ОТЛИЧАТЬСЯ ДЛЯ РАЗНЫХ БЛОКОВ трубопровода к наружному блоку выполните Шаг 7 Обвязать трубопроводы и кабели следующее Прежде чем проложить трубопровод дренажный 1 Если трубопроводы хладагента уже проведены шланг и сигнальный кабель через отверстие в сте через отверстие в стене перейдите к шагу 4 не необходимо связать их вместе Это необходи 2 В противном случае еще раз убедитесь в том мо для экономии места защиты и теплоизоляции что концы труб хладагента герметично за 1 Обвяжите дренажный шланг трубы хладагента крыты чтобы предотвратить проникновение и сигнальный кабель как показано на рис 3 12 в трубы грязи или посторонних предметов 3 Аккуратно проведите обвязанный комплект НИЙ блок из труб хладагента дренажного шланга и сиг нального провода через отверстие в стене Промежуток 4 Закрепите верхнюю часть внутреннего блока за блоком за верхний крюк монтажной пластины Трубопровод 5 Приложите небольшие усилия с левой и пра хладагента вой сторон блока и убедитесь в том что блок Изоляционная лента надежно закреплен на монтажной пластине Сигнальный Дренажный Блок не должен качаться или сдвигаться провод шланг Рис 3 12 6 Прикладывая равномерное усилие потяните вниз за нижнюю половину блока Продолжай ДРЕНАЖНЫЙ ШЛАНГ ДОЛЖЕН НАХОДИТЬСЯ ВНИЗУ те тянуть блок вниз пока он не закрепится Убедитесь в том что дренажный шланг нахо за крюки расположенные в нижней части дится в нижней части связки Если дренажный монтажной пластины шланг будет находиться в верхней части связки 7 Еще раз приложите небольшие усилия с ле это может привести к переполнению дренаж вой и правой сторон блока и убедитесь в том ного поддона воспламенению и повреждению что блок надежно закреплен на монтажной за счет воздействия воды пластине Стр 18
