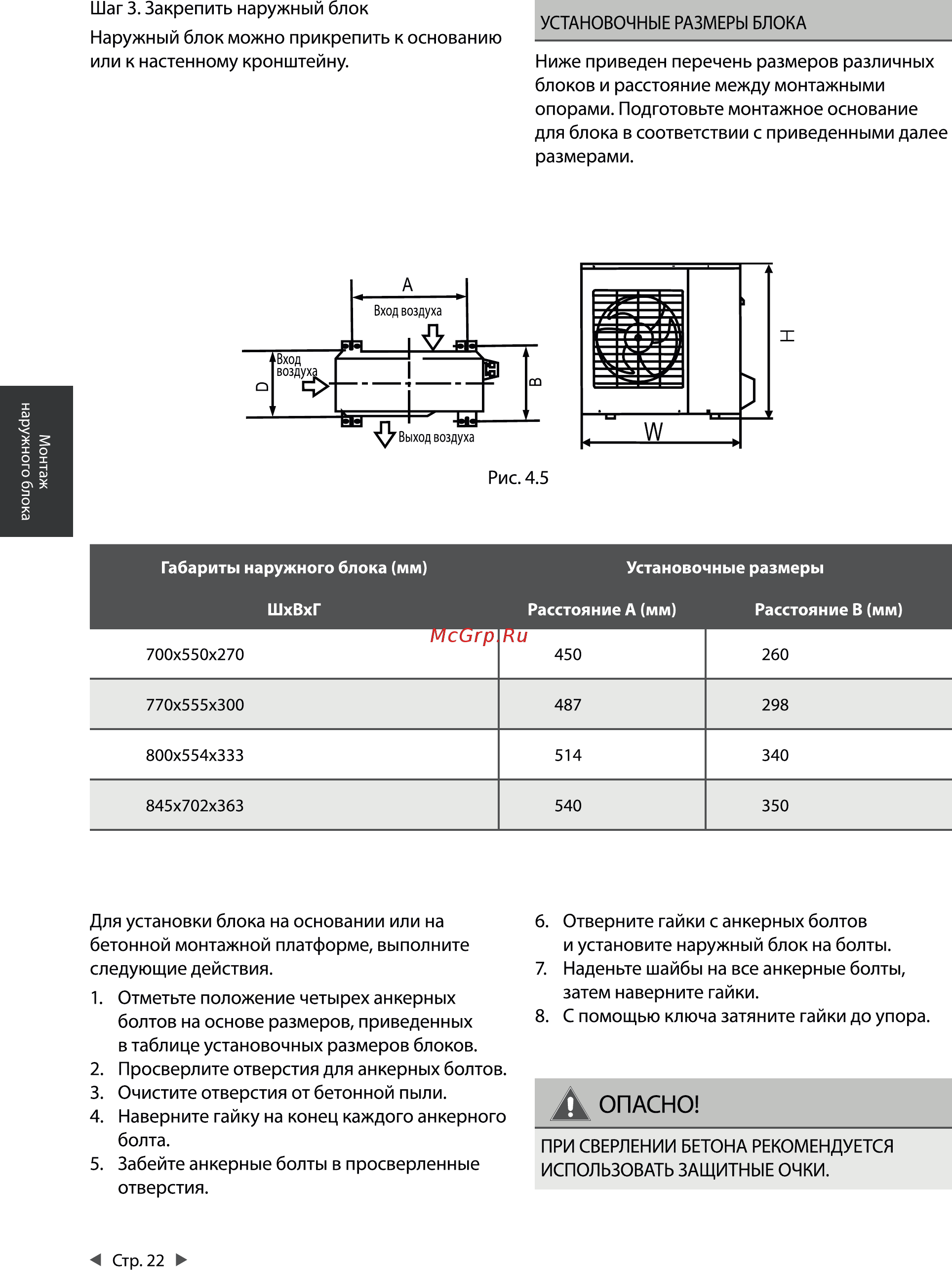

Шаг 3 Закрепить наружный блок Наружный блок можно прикрепить к основанию или к настенному кронштейну УСТАНОВОЧНЫЕ РАЗМЕРЫ БЛОКА Ниже приведен перечень размеров различных блоков и расстояние между монтажными опорами Подготовьте монтажное основание для блока в соответствии с приведенными далее размерами Монтаж наружного блока Габариты наружного блока мм ШхВхГ Установочные размеры Расстояние А мм Расстояние В мм 700x550x270 450 260 770x555x300 487 298 800x554x333 514 340 845x702x363 540 350 Для установки блока на основании или на бетонной монтажной платформе выполните следующие действия 1 Отметьте положение четырех анкерных болтов на основе размеров приведенных в таблице установочных размеров блоков 2 Просверлите отверстия для анкерных болтов 3 Очистите отверстия от бетонной пыли 4 Наверните гайку на конец каждого анкерного болта 5 Забейте анкерные болты в просверленные отверстия Стр 22 6 Отверните гайки с анкерных болтов и установите наружный блок на болты 7 Наденьте шайбы на все анкерные болты затем наверните гайки 8 С помощью ключа затяните гайки до упора Д ОПАСНО ПРИ СВЕРЛЕНИИ БЕТОНА РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ ЗАЩИТНЫЕ ОЧКИ
