5 | Руководство по применению
Руководство по применению для установщика
46
EPGA11~16DAV3 + EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P556069-1A – 2020.12
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
f Душ (приобретается по месту установки)
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
▪ При подсоединении насоса ГВБП горячая вода будет моментально
подаваться из крана.
▪ Насос ГВБП и его установка производятся на месте и входят в обязанности
установщика. Подключение электропроводки см. в «Подключение насоса
горячей воды бытового потребления» [4101].
▪ Дополнительная информация о выполнении рециркуляционного
соединения приводится в руководстве по монтажу резервуара горячей воды
бытового потребления.
Конфигурирование
▪ Дополнительную информацию см. в разделе «8Конфигурирование» [4106].
▪ Через интерфейс пользователя можно запрограммировать расписание
управления насосом ГВБП. Дополнительная информация приведена в
руководстве по применению для пользователя.

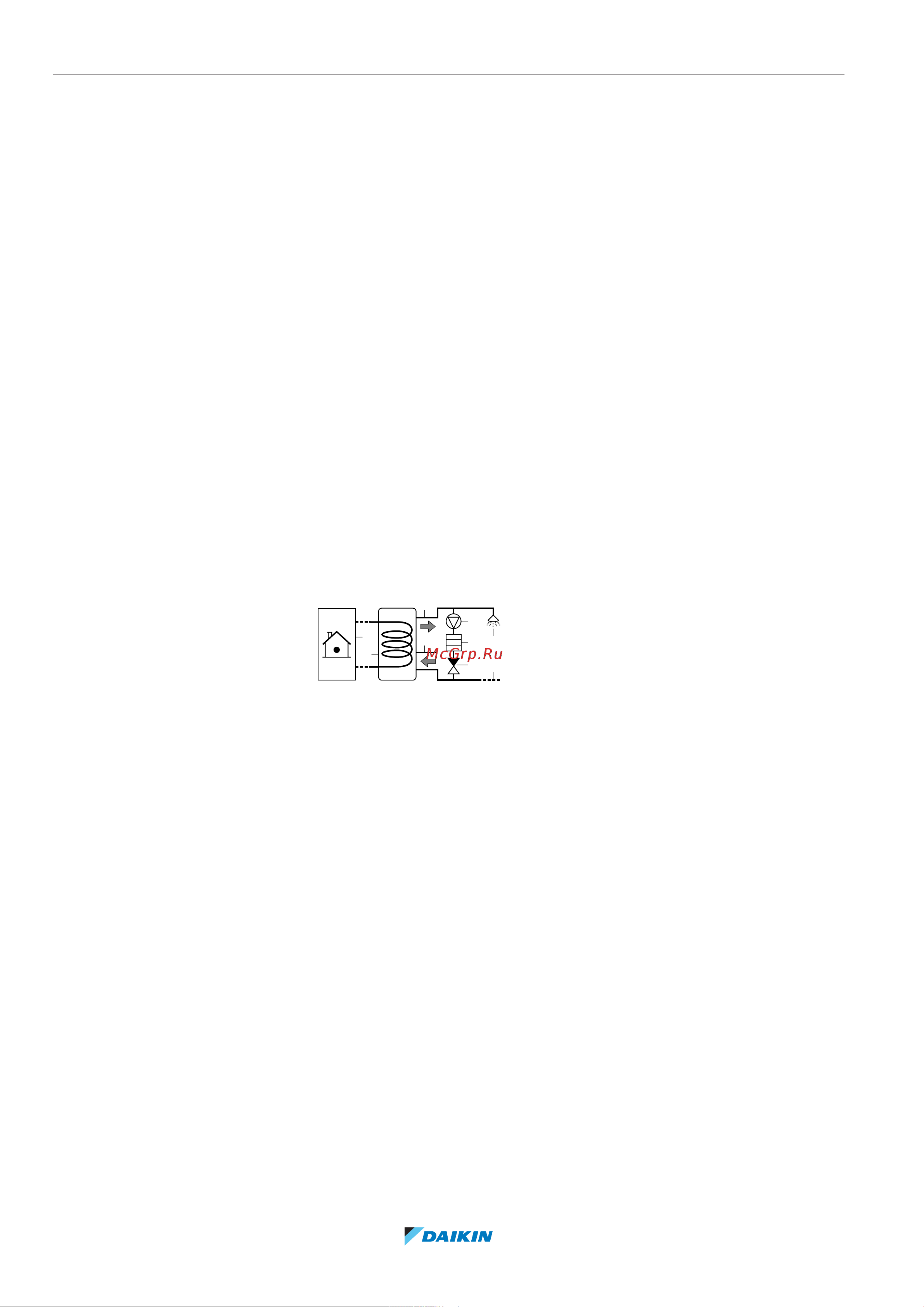

5.4.5 Насос ГВБП для дезинфекции
Настройка
c
a
b
d f
e g
h
i
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
d Нагревательный элемент (приобретается по месту установки)
e Обратный клапан (приобретается на месте)
f Душ (приобретается по месту установки)
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
▪ За монтаж насоса горячей воды бытового потребления, который
приобретается по месту, отвечает установщик. Подключение
электропроводки см. в «Подключение насоса горячей воды бытового
потребления» [4101].
▪ Если действующие нормативы требуют проводить дезинфекцию при
температуре выше максимальной уставки температуры в резервуаре (см.
[2-03] в таблице местных настроек), то можно присоединить насос ГВБП и
нагревательный элемент, как показано выше.
▪ Если действующие нормативы требуют дезинфекции трубопроводов воды
до места отвода, можно соединить насос ГВБП и нагревательный элемент
(при необходимости), как показано выше.
Конфигурирование
Работа насоса ГВБП может контролироваться внутренним агрегатом.
Дополнительную информацию см. в разделе «8Конфигурирование» [4106].
