Руководство по монтажу

EAVH/X16S18+23DA6V+9W

Daikin Altherma – низкотемпературный раздельный

4P556067-1 – 2018.10

4 Монтаж

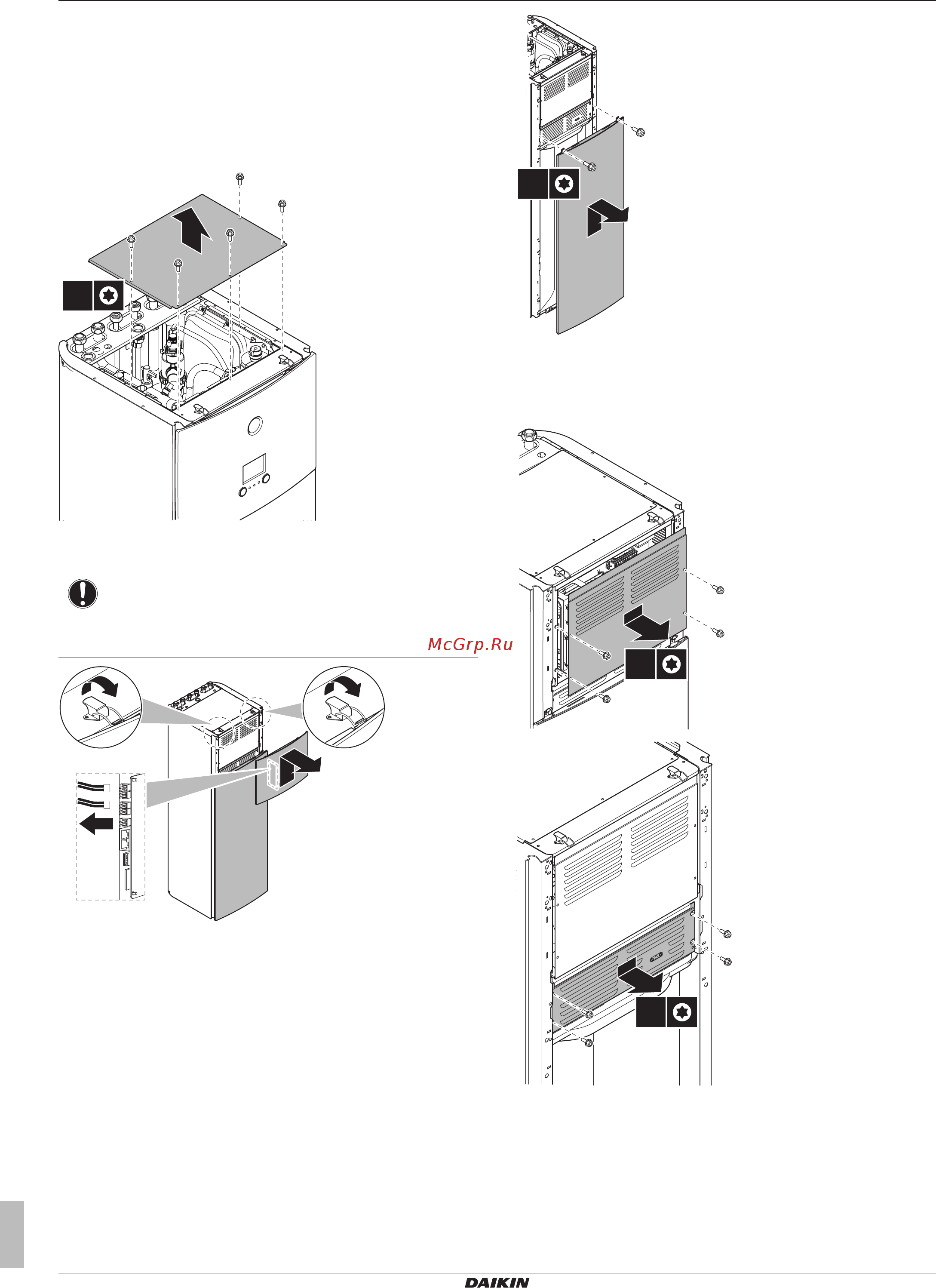

4.1 Открытие агрегата

4.1.1 Чтобы открыть внутренний агрегат

1 Снимите верхнюю панель.

5×

T25

2 Снимите панель интерфейса пользователя. Откройте петли

вверху и сдвиньте верхнюю панель вверх.

ПРИМЕЧАНИЕ

При снятии панели интерфейса пользователя также

отсоедините кабели на задней стороне панели, чтобы

предотвратить повреждение.

3 При необходимости снимите переднюю панель. Это

требуется, например, в следующих случаях:

▪ «4.1.3 Опускание распределительной коробки на

внутренний агрегат»на стр.6

▪ «4.2.2 Подсоединение сливного шланга к сливу» на

стр.7

▪ Если требуется доступ к распределительной коробке

высокого напряжения

2×

T25

4.1.2 Чтобы открыть крышку

распределительной коробки

внутреннего агрегата

4×

T25

4×

T25

4.1.3 Опускание распределительной коробки

на внутренний агрегат

Во время монтажа вам потребуется доступ к внутренней части

внутреннего агрегата. Для облегчения доступа спереди

переместите распределительную коробку ниже на агрегат, как

описано:
