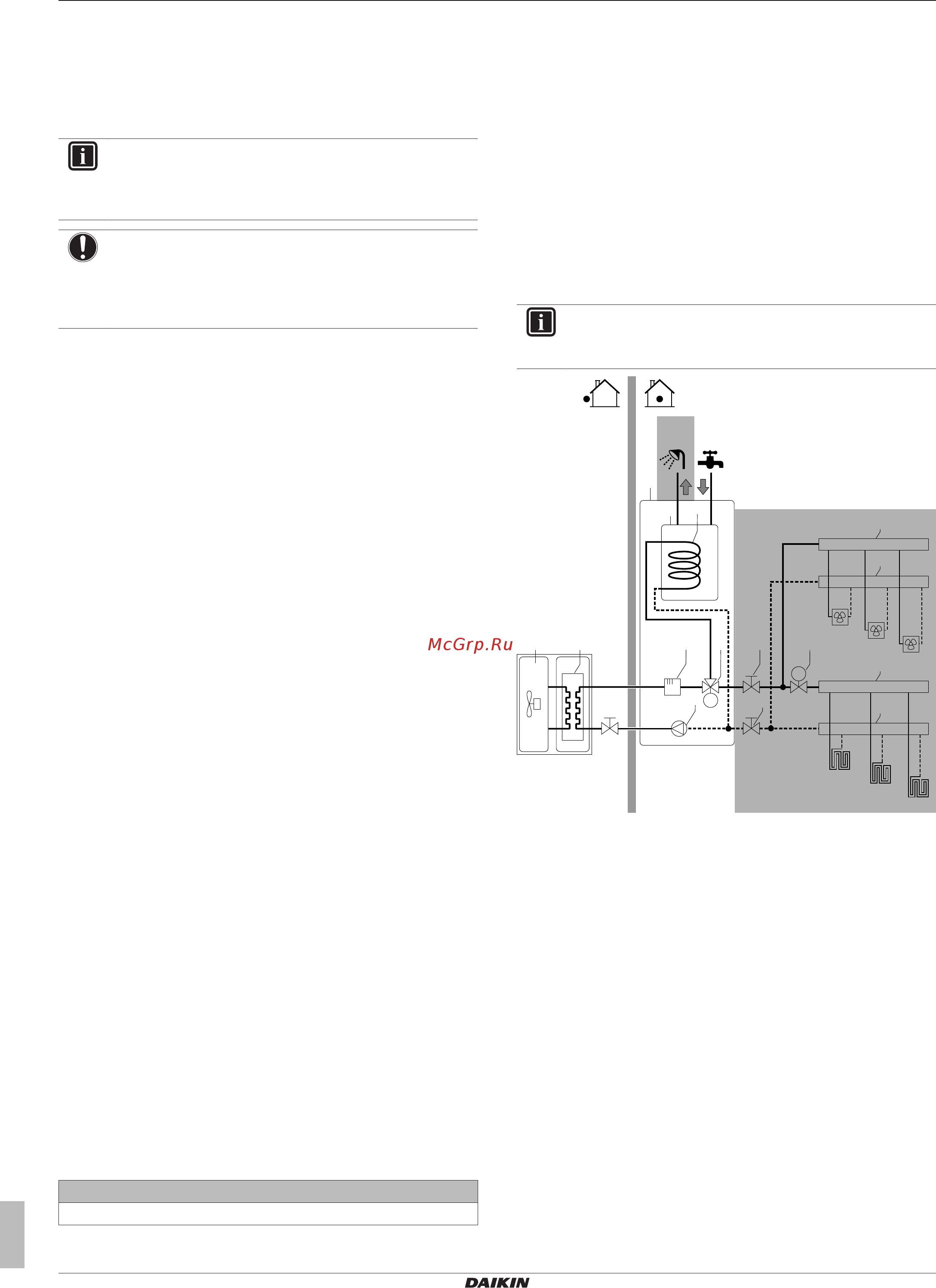

Daikin EAVX16S23DA6V [26/116] Требования к контуру циркуляции воды
6 Подготовка
Руководство по применению для установщика
26
EPGA11~16DAV3 + EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556070-1 – 2019.02
6.3 Подготовка трубопроводов
воды
6.3.1 Требования к контуру циркуляции
воды
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
ПРИМЕЧАНИЕ
В случае пластмассовых трубопроводов убедитесь в
том, что они не допускают диффузии кислорода
согласно стандарту DIN 4726. Диффузия кислорода в
трубы может привести к чрезмерной коррозии.
Соединения трубопроводов: законодательство.
Выполняйте все соединения трубопроводов согласно
применимому законодательству и инструкциям,
содержащимся в главе “Установка”, с соблюдением
направления впуска и выпуска воды.
Соединения трубопроводов: усилие. При соединении
трубопроводов НЕ прилагайте чрезмерную силу. Деформация
труб может стать причиной неправильной работы агрегата.
Соединения трубопроводов: инструменты. Поскольку
латунь является мягким материалом, пользуйтесь
соответствующими инструментами. При НЕСОБЛЮДЕНИИ
этого правила произойдет повреждение труб.
Соединения трубопроводов: воздух, влага, пыль.
Проникновение в контур циркуляции воздуха, механических
частиц и грязи может привести к поломке агрегата. Во
избежание этого:
Используйте только чистые трубы
При удалении заусенцев направляйте конец трубы вниз.
При прокладке сквозь стену закрывайте конец трубы, чтобы
в нее не попадали пыль и мелкие частицы.
Для герметизации соединений используйте хороший
резьбовый герметик.
Изоляция. Изоляция должна доходить до основания
теплообменника.
Замерзание. Обеспечьте защиту от замерзания.
Замкнутый контур. Внутренний агрегат может
использоваться ТОЛЬКО в замкнутой водяной системе.
Использование агрегата в открытой водяной системе
приведет к избыточной коррозии.
Длина трубопроводов. Рекомендуется избегать длинных
трубопроводов между резервуаром горячей воды бытового
потребления и точкой подачи горячей воды (душ, ванна и
т.п.), а также избегать глухих концов.
Диаметр трубопроводов. Диаметр труб подбирается в
зависимости от нужной интенсивности потока и фактического
внешнего статического давления насоса. Графики внешнего
статического давления внутреннего агрегата приведены в
«14Технические данные»на стр.96.
Расход воды. Минимальный требуемый расход воды для
эксплуатации внутреннего агрегата приведен в следующей
таблице. Этот расход должен быть обеспечен при любых
условиях. При меньшем расходе внутренний агрегат
прекращает работу и отображает ошибку 7H.
Минимально допустимый расход
20л/мин
Приобретаемые на месте компоненты: вода. Используйте
только те материалы, которые совместимы с водой,
используемой в системе, а также с материалами,
используемыми во внутреннем агрегате.
Приобретаемые на месте компоненты: давление и
температура воды. Проверьте, чтобы все компоненты,
установленные в проложенные по месту трубопроводы, были
способны выдерживать давление и температуру воды.
Давление воды. Максимальное давление воды составляет
4 бар. Необходимо предусмотреть необходимые средства
защиты водяного контура, НЕ допускающие превышения
максимального давления.
Температура воды. Все проложенные трубопроводы и их
оборудование (клапаны, соединения и т. д.) ДОЛЖНЫ
выдерживать следующие температуры:
ИНФОРМАЦИЯ
Приведенный рисунок является примером и может НЕ
соответствовать той или иной схеме системы.
M
M
FCU1
FCU2
FCU3
FHL1
FHL2
FHL3
a
b
c d
e f
g f h
i
i
i
i
j k
89°C
75°C
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e Насос
f Запорный вентиль
g 3-ходовой клапан с электроприводом
h 2-ходовой клапан с электроприводом (приобретается
по месту установки)
i Коллектор
j Резервуар горячей воды бытового потребления
k Змеевик теплообменника
FCU1...3 Блок фанкойла (дополнительный) (приобретается по
месту установки)
FHL1...3 Контур подогрева полов (приобретается по месту
установки)
Слив: нижние точки. На всех нижних точках системы должны
быть предусмотрены дренажные отверстия, чтобы
обеспечить полный слив воды из контура циркуляции.
Слив клапан сброса давления. Чтобы вода не капала из
блока, подсоедините сливной шланг к сливу надлежащем
образом. См. раздел «7.4.4Подсоединение сливного шланга к
сливу»на стр.35.
Воздушные клапаны. Во всех верхних точках системы
должны быть установлены воздушные клапаны, которые
также должны быть легко доступны для обслуживания. Во
внутреннем агрегате имеется два автоматических клапан
